Силовая эффективность с RHRG30120: контроль потерь и тепловой устойчивости

Современные силовые электронные системы предъявляют жесткие требования к надежности, скорости переключения и устойчивости компонентов к высоким напряжениям и токам. В импульсных источниках питания, сварочных установках, преобразователях частоты и системах резервного электропитания ключевую роль играют силовые диоды с высокой скоростью восстановления и повышенной термической стойкостью. Одним из представителей данного класса является диод onsemi RHRG30120 — высоковольтный ультрабыстрый выпрямительный элемент, рассчитанный на работу в сложных условиях промышленной эксплуатации. Данный компонент относится к категории Hyperfast Recovery Diode и предназначен для применения в силовых цепях с напряжением до 1200 В. Конструкция прибора ориентирована на минимизацию потерь при переключении и эффективное рассеивание тепла, что делает его востребованным в промышленной электронике высокой мощности.

Общая характеристика и позиционирование компонента

RHRG30120 представляет собой силовой кремниевый диод с ультрабыстрым временем обратного восстановления. Он разработан для работы в составе мостовых выпрямителей, силовых модулей и инверторных схем. Ключевые параметры устройства:

• максимальное повторяющееся обратное напряжение VRRM — 1200 В;
• средний прямой ток IF(AV) — 30 А;
• импульсный прямой ток IFSM — высокий запас по перегрузке;
• ультрабыстрое время обратного восстановления trr;
• низкий заряд обратного восстановления Qrr;

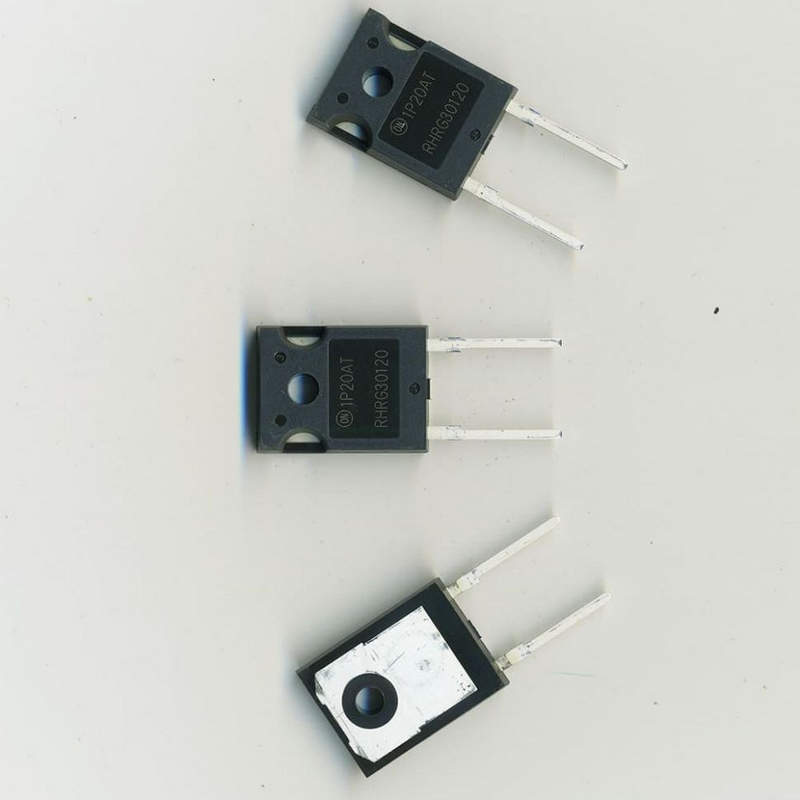

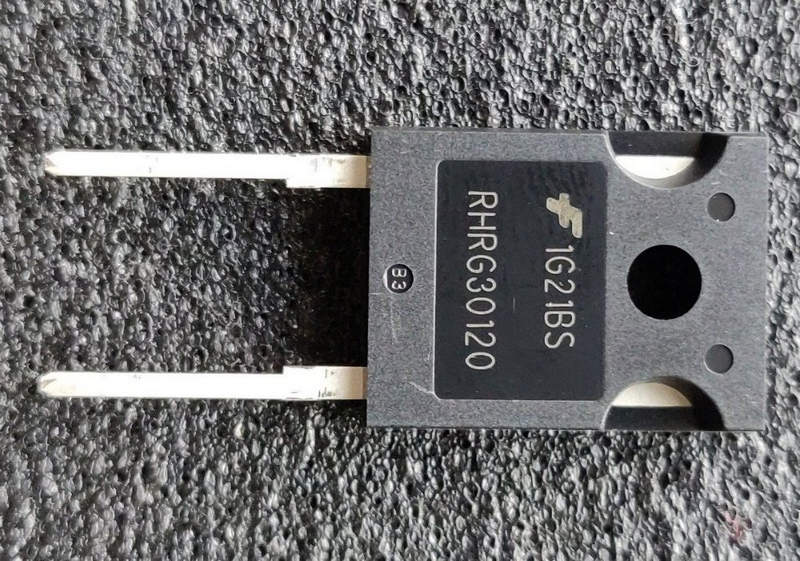

• корпус типа TO-247;
• высокая термическая устойчивость;
• низкие коммутационные потери.

Подобная совокупность характеристик позволяет использовать компонент в высокочастотных силовых схемах без существенного роста динамических потерь.

Принцип работы ультрабыстрого диода

Работа RHRG30120 основана на p-n переходе с оптимизированной структурой для быстрого удаления носителей заряда из области перехода. При смене полярности в обычном диоде возникает значительный обратный ток восстановления, увеличивающий потери и создающий электромагнитные помехи. В Hyperfast-диодах:

• уменьшено время хранения заряда;
• снижена величина обратного тока;
• оптимизирован профиль легирования;
• повышена устойчивость к dv/dt.

Это обеспечивает более мягкое восстановление, что особенно важно при работе совместно с IGBT или MOSFET транзисторами в инверторных каскадах.

Электрические характеристики

Электрические параметры определяют рабочие границы применения диода и его совместимость с другими силовыми элементами. Основные электрические показатели:

• обратное напряжение — 1200 В;
• постоянный прямой ток — 30 А при определенных условиях охлаждения;
• прямое падение напряжения VF — оптимизировано для снижения тепловых потерь;
• время восстановления — ультрабыстрое;
• допустимая рабочая температура перехода — до 175 C;
• низкое значение обратного заряда.

Снижение Qrr непосредственно влияет на уменьшение коммутационных потерь в инверторах, что повышает общий КПД системы.

Конструктивные особенности

Корпус TO-247 широко используется в силовой электронике благодаря сочетанию компактности и высокой токовой нагрузки. Он обеспечивает:

• жесткость монтажа;
• простоту установки на радиатор;
• высокую механическую надежность;
• возможность пайки или болтового крепления.

Изоляционные требования зависят от конкретной схемы и способа крепления, однако корпус рассчитан на промышленную эксплуатацию.

Преимущества использования RHRG30120 в силовых схемах

В сравнении с обычными быстрыми диодами, данная модель демонстрирует ряд эксплуатационных преимуществ:

• сниженные динамические потери;
• минимизированные электромагнитные помехи;
• повышенный КПД преобразовательных узлов;
• высокая устойчивость к импульсным перегрузкам;
• надежность при работе в высокочастотных режимах;
• прогнозируемое поведение при термических колебаниях.

Эти качества особенно важны в частотно-регулируемых приводах и сварочных источниках тока.

Области применения

RHRG30120 применяется в различных сегментах промышленной электроники. Типовые направления использования:

• импульсные источники питания высокой мощности;
• инверторы сварочного оборудования;
• частотные преобразователи;
• системы бесперебойного питания;
• солнечные инверторы;
• силовые модули в промышленной автоматике;
• энергетические преобразовательные установки.

Во всех перечисленных случаях ключевым требованием является высокая скорость переключения и устойчивость к высокому напряжению.

В целом, RHRG30120 представляет собой высоковольтный ультрабыстрый силовой диод, рассчитанный на работу при напряжении до 1200 В и токах до 30 А. Конструкция с оптимизированным временем обратного восстановления и низким зарядом Qrr делает его эффективным элементом в инверторных и импульсных схемах. Высокая термическая стойкость, промышленный корпус TO-247 и устойчивость к перегрузкам обеспечивают надежную эксплуатацию в сложных условиях.
