Промышленный датчик IGB3008BBPKG/US-104 — точность, проверенная практикой

Индукционные датчики приближения давно заняли ключевое место в системах промышленной автоматизации. Их применяют в конвейерных линиях, станках с ЧПУ, упаковочном оборудовании, роботизированных ячейках и транспортных модулях. Модель ifm IGB3008BBPKG/US-104 производства ifm electronic относится к категории цилиндрических индукционных датчиков с резьбовым корпусом, ориентированных на стабильную работу в условиях промышленной среды. Данный датчик предназначен для бесконтактного обнаружения металлических объектов и формирования дискретного сигнала на выходе. Его конструкция, электрические параметры и уровень защиты позволяют использовать устройство в широком спектре отраслей — от машиностроения до пищевой промышленности.

Общая характеристика и технические параметры

Для понимания возможностей датчика необходимо перечислить его основные характеристики:

• тип устройства: индукционный датчик приближения;
• принцип действия: обнаружение металлических объектов за счёт изменения электромагнитного поля;
• тип корпуса: цилиндрический, резьбовой;
• стандартный диаметр корпуса: М18;
• дальность срабатывания: номинально 8 мм;

• тип выхода: PNP;
• функция выхода: нормально-открытый (NO);
• напряжение питания: постоянное, в промышленном диапазоне;
• степень защиты корпуса: IP67;
• тип подключения: кабель или разъёмная версия в зависимости от исполнения;
• материал корпуса: никелированная латунь или аналогичный износостойкий металл;
• рабочий температурный диапазон: расширенный, рассчитанный на эксплуатацию в производственных условиях;
• защита от короткого замыкания и переполюсовки: встроенная.

Такая конфигурация делает модель универсальной для большинства стандартных задач позиционирования и контроля наличия металлических элементов.

Принцип работы и физическая основа обнаружения

В основе работы IGB3008BBPKG/US-104 лежит генерация высокочастотного электромагнитного поля активной поверхностью датчика. При приближении металлического объекта в зоне чувствительности происходит изменение амплитуды колебаний генератора. Электронная схема фиксирует это изменение и переключает выходной транзистор. Ключевые особенности принципа работы:

• отсутствие механического контакта с объектом;
• отсутствие износа чувствительного элемента;
• высокая повторяемость точки срабатывания;
• устойчивость к вибрациям и загрязнениям;
• невосприимчивость к неметаллическим материалам.

Индукционный принцип обеспечивает длительный срок службы и стабильность характеристик при интенсивной эксплуатации.

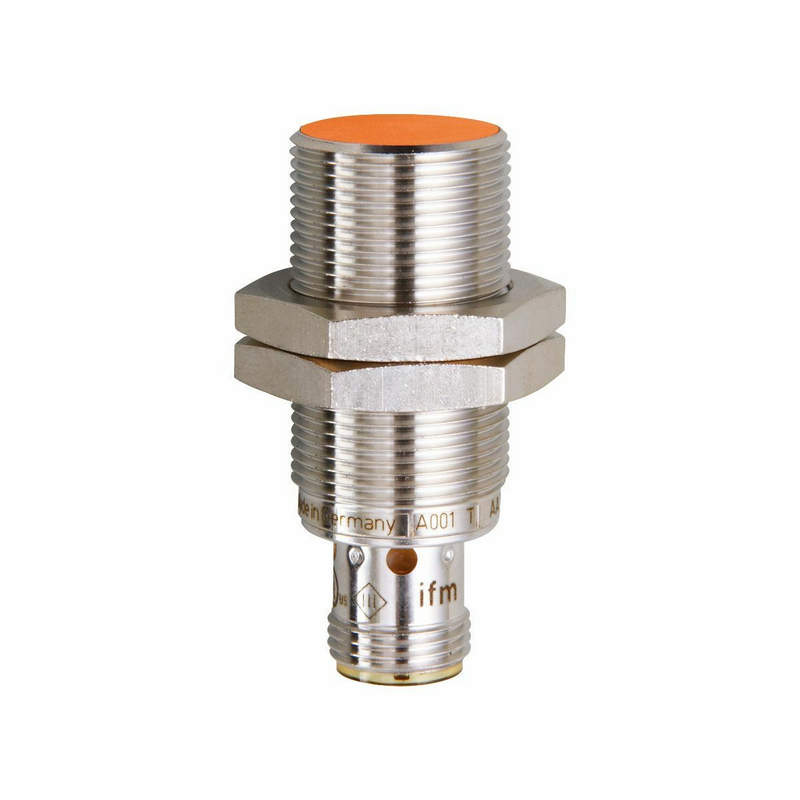

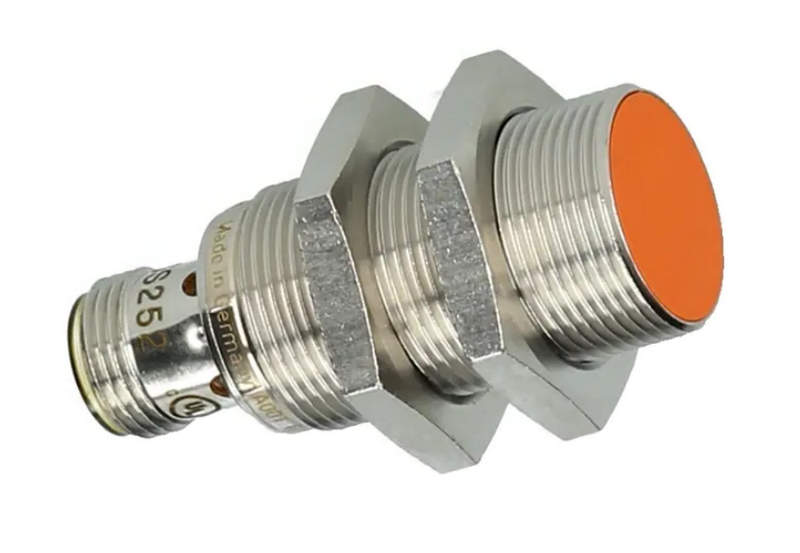

Конструктивные особенности модели

Конструкция датчика рассчитана на монтаж в металлические панели и корпуса оборудования. Цилиндрическая форма с резьбой М18 позволяет быстро интегрировать устройство в стандартные посадочные отверстия. Основные конструктивные преимущества:

• прочный металлический корпус, устойчивый к механическим повреждениям;
• герметичная заливка внутренней электроники компаундом;
• устойчивость к воздействию масел, охлаждающих жидкостей и промышленной пыли;
• индикация состояния выхода светодиодом;
• компактные габариты при высокой чувствительности.

Благодаря степени защиты IP67 датчик способен работать во влажной среде и выдерживать кратковременное воздействие воды.

Электрические параметры и особенности подключения

Для корректной интеграции в систему управления важно учитывать электрические характеристики:

• трёхпроводная схема подключения;
• выход PNP для работы с входами ПЛК;
• стабильный сигнал при колебаниях напряжения в допустимом диапазоне;
• защита от перегрузок;
• минимальный ток утечки в выключенном состоянии;
• короткое время отклика.

Датчик совместим с большинством контроллеров и релейных интерфейсов. Использование PNP-логики делает его удобным для подключения к современным системам автоматизации.

Условия эксплуатации и надёжность

Модель рассчитана на длительную эксплуатацию в тяжёлых промышленных условиях. Она устойчива к:

• вибрациям от станочного оборудования;
• ударным нагрузкам умеренной интенсивности;
• перепадам температуры;
• электромагнитным помехам;
• воздействию смазочных материалов.

Индукционные датчики отличаются высокой наработкой на отказ. Отсутствие подвижных элементов снижает вероятность механических неисправностей.

Области применения

IGB3008BBPKG/US-104 используется в различных отраслях промышленности. Наиболее типичные направления:

• машиностроение;
• конвейерные системы;
• упаковочные линии;
• роботизированные комплексы;
• сортировочные механизмы;
• металлообрабатывающие станки;
• линии сборки;
• транспортные системы внутри цехов.

Датчик выполняет задачи контроля положения, фиксации конечных точек перемещения, подсчёта металлических деталей, обнаружения заготовок и контроля наличия компонентов.

Таким образом, индукционный датчик ifm IGB3008BBPKG/US-104 представляет собой сбалансированное решение для задач обнаружения металлических объектов в условиях промышленной эксплуатации. Он сочетает в себе прочную конструкцию, стабильные электрические параметры и универсальность применения. Использование данной модели позволяет повысить надёжность технологических процессов, снизить количество отказов и обеспечить точное позиционирование элементов оборудования. При корректном подборе и соблюдении условий эксплуатации датчик демонстрирует длительный срок службы и устойчивую работу в составе автоматизированных систем.
