IGBT Tyco P11B09 в промышленной автоматике: уверенная работа под нагрузкой

IGBT-модули заняли ключевое место в современной силовой электронике, обеспечивая эффективное управление высокими токами и напряжениями в преобразовательных и приводных системах. Их применение охватывает широкий спектр задач — от промышленной автоматизации до энергетических установок и транспортной инфраструктуры. В этом контексте модуль Tyco P11B09 представляет интерес как элемент силовой схемотехники, ориентированный на надежную коммутацию и устойчивую работу в условиях повышенных электрических и тепловых нагрузок. IGBT-модуль объединяет в себе преимущества биполярного транзистора и полевого MOSFET-ключа, что позволяет получить низкие потери при коммутации, стабильное управление по затвору и высокую нагрузочную способность. Конструкция Tyco P11B09 ориентирована на применение в составе инверторов, выпрямителей, импульсных источников питания и систем управления электродвигателями.

Принцип работы IGBT-модуля Tyco P11B09 в силовых схемах

IGBT-модуль Tyco P11B09 функционирует на основе управления током коллектора через напряжение затвора, что обеспечивает:

• высокую скорость переключения,
• пониженные динамические потери при включении и выключении,
• устойчивую работу при повышенных напряжениях,
• возможность интеграции в мостовые и полумостовые топологии,
• эффективное управление индуктивными нагрузками.

IGBT-структура сочетает полевой транзистор на входе и биполярный транзистор на выходе. При подаче управляющего напряжения на затвор формируется проводящий канал, который открывает путь току через силовую часть. Благодаря такому механизму достигается высокая плотность тока при относительно низком сопротивлении в открытом состоянии. Для защиты силовой структуры в модуле могут использоваться встроенные диоды обратного хода, что особенно важно при работе с индуктивными нагрузками. Это снижает риск перенапряжений и увеличивает срок службы устройства.

Основные электрические характеристики Tyco P11B09

Электрические параметры IGBT-модуля определяют его область допустимых нагрузок и стабильность эксплуатации. К ключевым характеристикам относятся:

• номинальное напряжение коллектор-эмиттер,
• предельно допустимый ток коллектора,

• импульсный ток в режиме перегрузки,
• напряжение управления затвором,
• пороговое напряжение открытия,
• потери мощности в статическом режиме,
• энергия коммутации при включении и выключении,
• время нарастания и спада тока.

Параметры коммутации оказывают прямое влияние на тепловой режим устройства. Чем ниже энергия потерь при переключении, тем выше эффективность всей силовой системы. Tyco P11B09 рассчитан на работу в условиях интенсивной циклической нагрузки, что делает его применимым в частотно-регулируемых приводах и импульсных преобразователях. Особое внимание уделяется устойчивости к перенапряжениям и лавинным режимам. Корректный выбор режима управления затвором позволяет снизить паразитные колебания и обеспечить стабильную работу без перегрева.

Конструктивные особенности IGBT-модуля

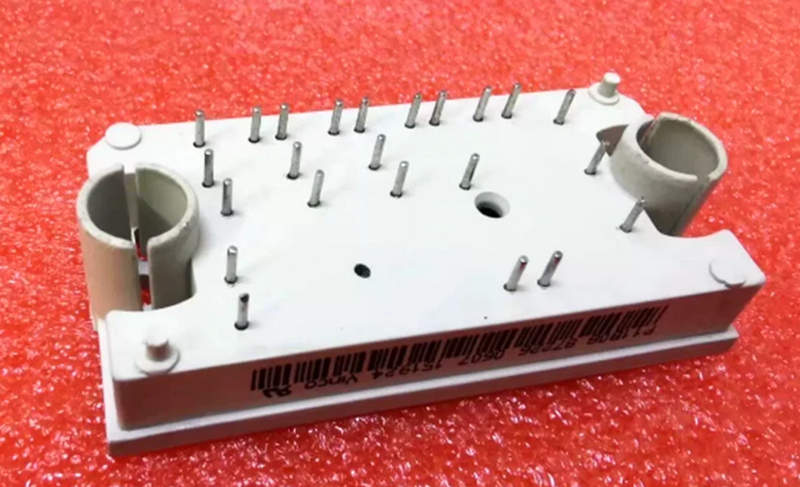

Конструкция Tyco P11B09 формируется с учетом требований к теплоотводу, электрической изоляции и механической прочности. В состав модуля входят:

• силовой кристалл IGBT,
• диод обратного хода,
• металлическая подложка с теплоотводящими свойствами,
• изоляционный слой между кристаллом и основанием,
• контактные выводы для подключения силовых и управляющих цепей,
• герметичный корпус для защиты от внешних воздействий.

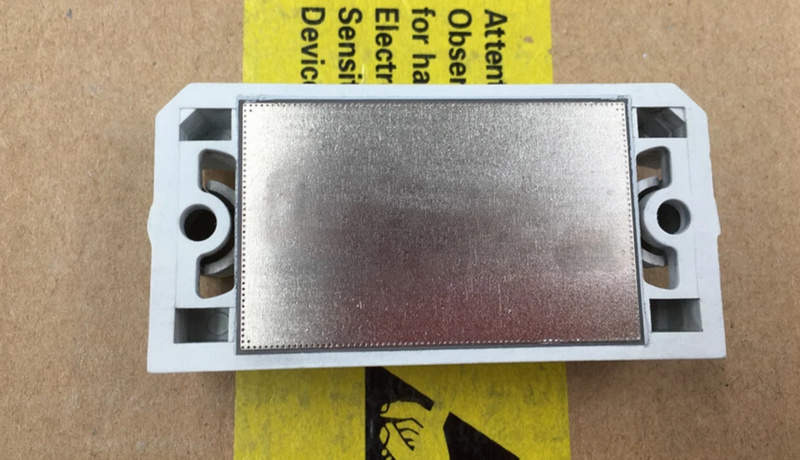

Металлическое основание модуля обеспечивает равномерное распределение тепла и эффективную передачу его на радиатор. Применение качественных изоляционных материалов снижает риск пробоя и обеспечивает электрическую безопасность. Герметизация корпуса позволяет использовать модуль в условиях промышленной среды, где возможны вибрации, пыль и температурные колебания. Надежная контактная группа облегчает монтаж и снижает переходное сопротивление соединений.

Тепловой режим и особенности охлаждения

Работа IGBT-модуля сопровождается выделением тепловой энергии. Для обеспечения долговечности Tyco P11B09 важно учитывать:

• тепловое сопротивление кристалл-корпус,
• тепловое сопротивление корпус-радиатор,
• максимально допустимую температуру перехода,
• условия естественного и принудительного охлаждения,
• качество теплопроводящей пасты или прокладок.

Нарушение теплового режима приводит к деградации кристалла и сокращению ресурса устройства. В промышленных установках рекомендуется применять радиаторы с расчетной площадью теплообмена и, при необходимости, использовать вентиляторное охлаждение. Правильный подбор системы охлаждения позволяет сохранить номинальные характеристики при длительной эксплуатации и снизить вероятность аварийных отключений.

Преимущества применения Tyco P11B09 в промышленности

Использование данного IGBT-модуля в силовых схемах обеспечивает:

• высокий КПД преобразовательных систем,
• снижение потерь при коммутации,
• компактность силового блока,
• устойчивость к динамическим нагрузкам,
• длительный срок службы при соблюдении температурного режима,
• возможность интеграции в модульные системы управления.

Благодаря этим характеристикам Tyco P11B09 подходит для задач, где требуется надежная коммутация значительных токов при стабильных параметрах напряжения.

Области применения IGBT-модуля Tyco P11B09

Модуль используется в различных отраслях промышленности. К основным направлениям относятся:

• частотно-регулируемые приводы асинхронных и синхронных двигателей,
• инверторы и выпрямительные установки,
• импульсные источники питания большой мощности,
• системы бесперебойного питания,
• оборудование для сварочных и нагревательных процессов,
• энергетические преобразовательные станции.

В составе приводных систем модуль обеспечивает плавное управление скоростью вращения, снижение пусковых токов и экономию электроэнергии. В энергетических установках он выполняет функцию ключевого элемента в схемах преобразования и стабилизации напряжения.

В целом, IGBT-модуль Tyco P11B09 представляет собой силовое полупроводниковое решение, ориентированное на применение в промышленной электронике и преобразовательных системах. Его конструкция обеспечивает сочетание высокой коммутационной способности, устойчивости к нагрузкам и эффективного теплового управления.
