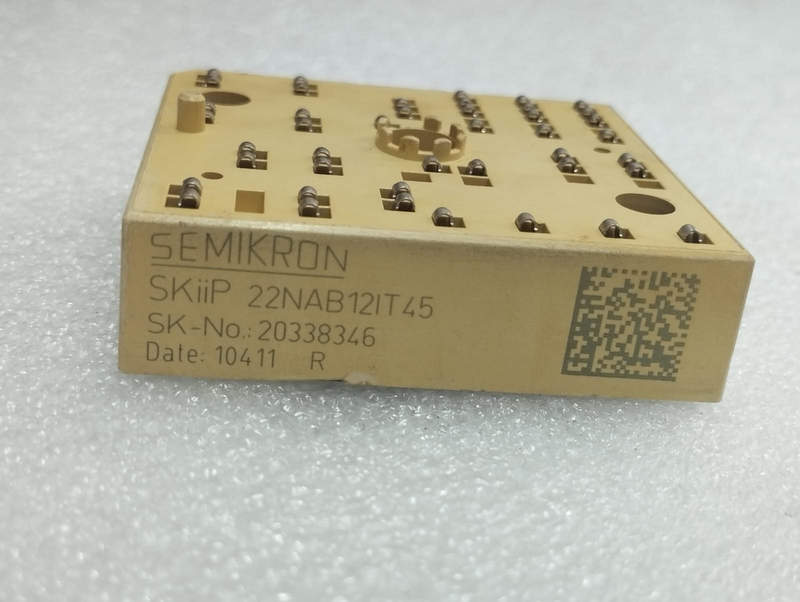

IGBT-модуль SKiiP22NAB12IT45 — эффективное управление мощностью в промышленной электронике

IGBT-модули остаются ключевыми элементами современной силовой электроники, обеспечивая эффективное управление мощностью в преобразователях частоты, источниках бесперебойного питания, сервоприводах и промышленных инверторах. Одним из представителей компактных интегрированных решений является SKiiP22NAB12IT45 от компании Semikron. Данный модуль относится к линейке SKiiP и объединяет в одном корпусе силовые полупроводниковые кристаллы, драйверную часть и элементы защиты, что упрощает проектирование и повышает надёжность конечного устройства. Модель SKiiP22NAB12IT45 ориентирована на применение в трёхфазных инверторных схемах с номинальным напряжением 1200 В, обеспечивая оптимальный баланс между габаритами, тепловыми характеристиками и коммутационными параметрами. Концепция интеграции драйверов и силовых ключей в одном модуле снижает количество внешних компонентов и минимизирует паразитные индуктивности.

Общая конструкция и архитектура модуля

IGBT-модуль серии SKiiP представляет собой интегрированную сборку, включающую силовую часть и управляющую электронику. Внутренняя архитектура SKiiP22NAB12IT45 включает:

• номинальное напряжение коллектор-эмиттер до 1200 В,
• транзисторы IGBT с оптимизированной структурой кристалла,
• встроенные обратные диоды с быстрым восстановлением,
• интегрированные драйверы затвора,
• гальваническую развязку управляющих цепей,
• датчики температуры кристаллов,
• защиту от перегрузки и короткого замыкания,
• контроль напряжения питания драйверов,
• встроенную схему диагностики.

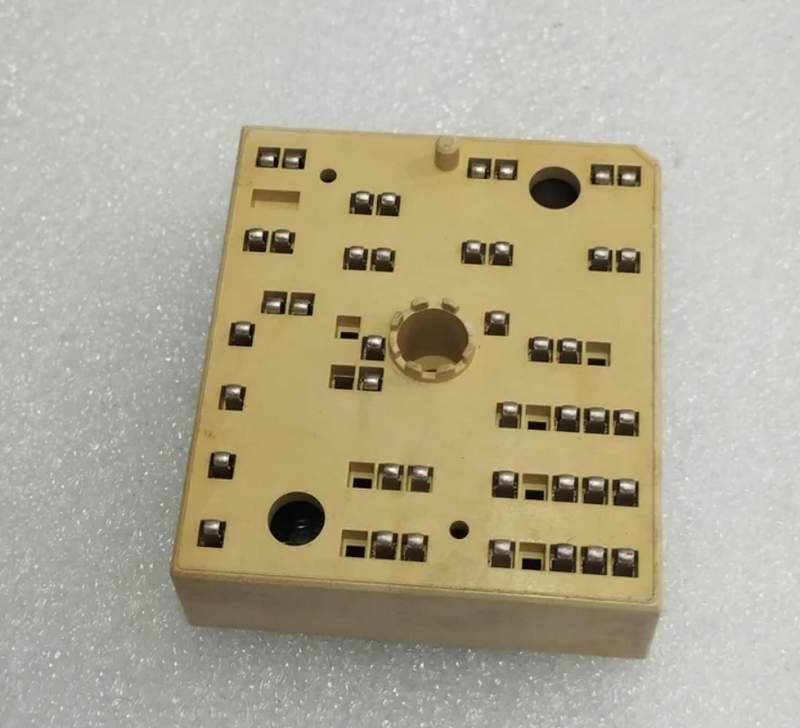

Конструктивно модуль выполнен в компактном корпусе с плоским основанием для монтажа на радиатор. Тепловой контакт осуществляется через изолированную керамическую подложку, обеспечивающую электрическую изоляцию и эффективный отвод тепла. Применение технологии прижимного контакта в ряде модификаций серии SKiiP повышает механическую устойчивость и снижает термические напряжения.

Электрические характеристики и рабочие параметры

Для оценки потенциала SKiiP22NAB12IT45 важно рассмотреть его ключевые электрические параметры:

• максимальное напряжение VCES до 1200 В,
• номинальный ток коллектора, соответствующий классу 22 А,
• допустимый импульсный ток с учётом перегрузочной способности,
• низкое напряжение насыщения VCE(sat),
• оптимизированные времена включения и выключения,
• минимизированные коммутационные потери,
• широкий диапазон рабочих температур кристалла,
• устойчивость к кратковременным перегрузкам.

Модуль рассчитан на работу в жёстких промышленных условиях, где возможны динамические изменения нагрузки. Встроенные драйверы затвора обеспечивают корректное формирование управляющих импульсов и стабильную коммутацию без необходимости подбора внешних драйверных плат.

Тепловые характеристики и управление температурным режимом

Тепловой режим является критическим фактором для долговечности силовых модулей. SKiiP22NAB12IT45 обладает следующими особенностями:

• низкое тепловое сопротивление кристалл-корпус,
• эффективный тепловой контакт через изолирующую подложку,
• встроенный датчик температуры для мониторинга,
• возможность интеграции в системы активного охлаждения,
• совместимость с алюминиевыми и медными радиаторами.

Контроль температуры позволяет реализовать алгоритмы защиты, отключающие модуль при превышении допустимого порога. Это снижает риск теплового пробоя и увеличивает срок службы оборудования.

Особенности встроенной драйверной системы

Интеграция драйверов является ключевым преимуществом линейки SKiiP. В SKiiP22NAB12IT45 реализованы:

• гальваническая развязка входных сигналов,
• контроль уровня питания драйвера,
• функция мягкого отключения при аварии,
• защита от короткого замыкания,
• индикация состояния,
• минимизация паразитных колебаний.

Отказ от внешних драйверных плат снижает вероятность ошибок разводки печатной платы и уменьшает длину сигнальных трасс. Это положительно влияет на электромагнитную совместимость и снижает уровень помех.

Механическая интеграция и требования к монтажу

Корпус модуля предусматривает установку на радиатор с использованием винтового крепежа. При проектировании узла следует учитывать:

• равномерность прижимного усилия,
• применение теплопроводящей пасты,
• контроль плоскостности поверхности радиатора,
• обеспечение достаточного воздушного потока,
• учёт вибрационных нагрузок.

Габариты модуля позволяют использовать его в компактных шкафах управления и встраиваемых инверторных блоках.

Области применения

SKiiP22NAB12IT45 используется в различных сегментах промышленности:

• частотные преобразователи малой и средней мощности,
• сервоусилители,
• приводы насосов и вентиляторов,
• источники бесперебойного питания,
• инверторы для промышленной автоматизации,
• энергосберегающие системы управления двигателями,
• оборудование HVAC.

Модуль подходит для проектов, где требуется высокая плотность мощности при ограниченном пространстве.

Преимущества применения SKiiP22NAB12IT45

Использование данного модуля обеспечивает:

• сокращение времени проектирования,
• уменьшение количества внешних компонентов,
• повышение надёжности системы,
• снижение паразитных индуктивностей,
• улучшенную тепловую стабильность,
• встроенные функции защиты,
• компактность и удобство монтажа.

При выборе силовых модулей важно учитывать не только технические параметры, но и надёжность канала поставки. Компания «Олниса» специализируется на оперативной доставке по всей России и странам СНГ. Заказчик получает возможность быстро получить требуемую модель.

Таким образом, IGBT-модуль SKiiP22NAB12IT45 от Semikron представляет собой интегрированное силовое решение для трёхфазных инверторных систем с номинальным напряжением 1200 В. Компактная конструкция, встроенные драйверы, расширенные функции защиты и эффективное тепловое управление делают его подходящим выбором для частотных преобразователей, сервоприводов и систем промышленной автоматизации.
