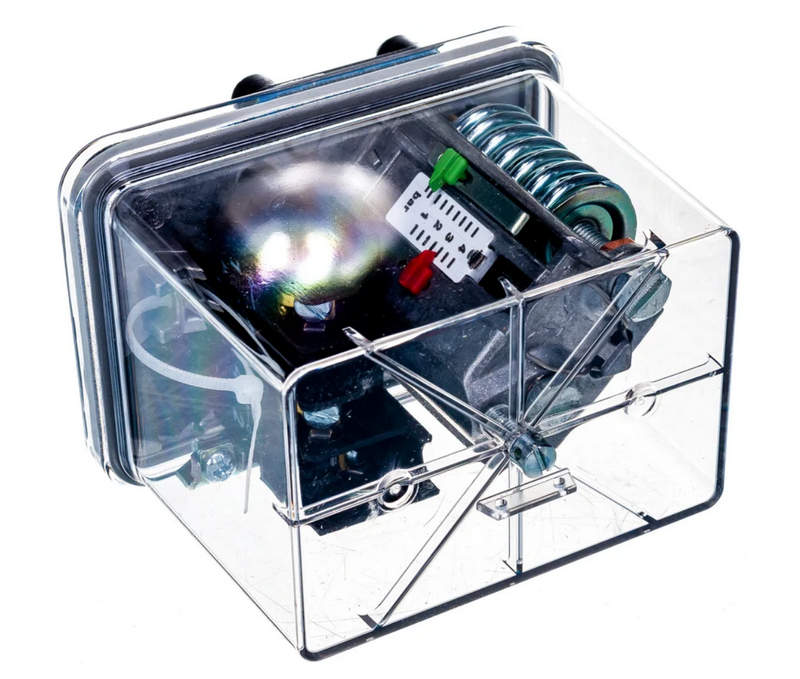

Реле давления Grundfos FF 4-4 DAY, артикул 00ID8952 — механический контроль давления в насосных системах

Автоматическое управление насосом может строиться на простом физическом параметре — фактическом давлении рабочей среды. Когда его величина достигает установленного порога, электрическая цепь изменяет состояние без необходимости постоянной команды со стороны оператора. Устройство бренда Grundfos относится к категории механических реле давления и рассчитано на контроль воды, воздуха и минеральных масел. Рабочая логика основана на взаимодействии чувствительной мембраны с переключающим механизмом: изменение давления преобразуется в механическое перемещение, которое воздействует на электрические контакты.

Технические характеристики

Параметры Grundfos FF 4-4 DAY определяют диапазон регулирования и допустимую нагрузку на чувствительную часть устройства. Основные технические данные реле представлены ниже:

• бренд оборудования — Grundfos,
• категория устройства — механическое реле давления,
• модель — FF 4-4 DAY,
• артикул — 00ID8952,
• регулируемый верхний порог переключения — от 0,22 до 4 бар,
• диапазон настройки нижнего порога — от 0,07 до 3,75 бар,
• минимальная разность между порогами — приблизительно 0,15–0,25 бар,
• максимально допустимое рабочее давление — 8 бар,
• предельное давление при испытании — 12 бар,
• заводская настройка нижнего и верхнего порогов — 1 и 3 бар,

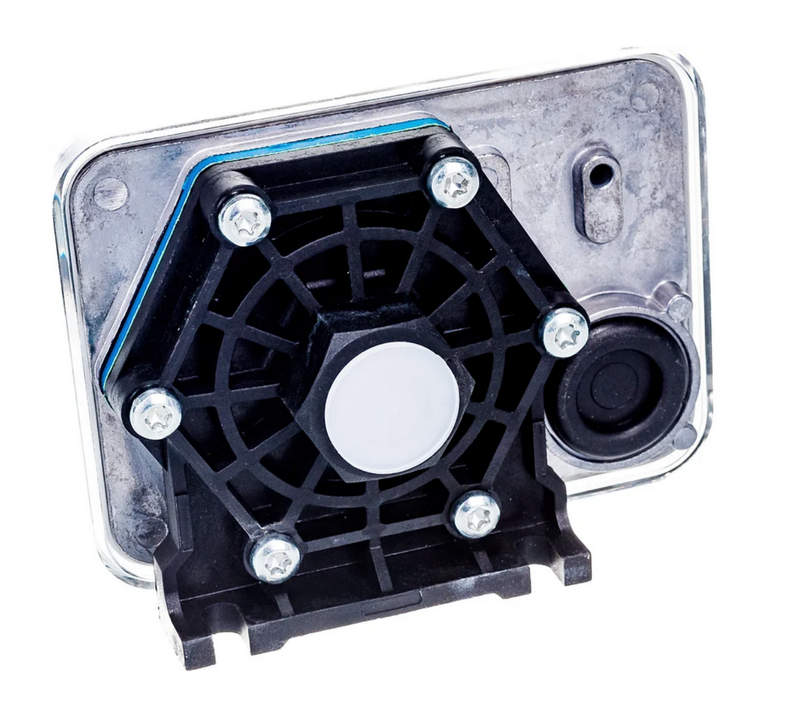

• присоединение к контролируемой среде — внутренняя резьба G 3/8,
• резьбовое исполнение соответствует DIN ISO 228/I,
• материал чувствительной мембраны — пербунан,
• корпус присоединительной части исполнения DAY — полиамид,
• контролируемые среды — вода, воздух и минеральные масла,
• принцип управления — механическое воздействие давления на контактную систему,
• возможность изменения рабочего диапазона посредством регулируемых уставок.

Особенности конструкции устройств

В основе конструкции реле давления Grundfos FF 4-4 DAY находится эластичная мембрана из пербунана. Она непосредственно воспринимает давление контролируемой среды и выполняет роль первичного чувствительного элемента. При повышении давления мембрана деформируется, передавая усилие на механическую систему переключения. После достижения установленного значения положение электрических контактов изменяется. При последующем снижении давления механизм возвращается обратно после пересечения нижней границы. Такой способ работы принципиально отличается от электронных датчиков, которые сначала преобразуют давление в аналоговый или цифровой измерительный сигнал. В FF 4-4 DAY промежуточная вычислительная электроника для самого процесса переключения не требуется: физическое воздействие среды преобразуется непосредственно в механическое движение контактного узла. Две регулируемые границы позволяют исключить частое переключение при незначительных колебаниях давления.

Области применения

Реле используется в системах, где состояние оборудования должно зависеть от достижения установленного давления. Ниже рассмотрим характерные направления эксплуатации Grundfos FF 4-4 DAY:

• автоматизация насосных установок,
• контроль давления в системах водоснабжения,
• управление включением и отключением насосов,
• контроль воздушных контуров,
• работа в системах с минеральными маслами,
• формирование верхней границы допустимого давления,
• запуск оборудования после снижения параметра до нижней уставки,
• применение в небольших станциях повышения давления,
• использование в гидравлических цепях автоматики,
• контроль состояния трубопроводных участков,
• создание двухпозиционного алгоритма регулирования,
• работа в составе вспомогательных систем промышленного оборудования.

Компания «Олниса» осуществляет поставки насосного, электротехнического и промышленного оборудования, включая компоненты автоматики бренда Grundfos. В номенклатуре представлена категория приборов контроля давления, к которой относится Grundfos FF 4-4 DAY с артикулом 00ID8952. По поставляемой продукции доступны технические консультации, позволяющие уточнить характеристики, рабочие диапазоны и особенности исполнения оборудования. «Олниса» обеспечивает оперативную доставку заказов по всей стране.

Преимущества

Особенности FF 4-4 DAY делают устройство практичным элементом простых автоматизированных контуров. Ключевыми преимуществами реле являются:

• понятный механический принцип действия,
• гибкость регулирования порогов,
• стабильность переключения,
• компактность конструкции,
• отсутствие сложной измерительной электроники,
• пригодность для нескольких типов рабочей среды,
• надёжность контактного управления,
• удобство интеграции в насосную автоматику.

Таким образом, реле давления Grundfos FF 4-4 DAY, артикул 00ID8952 представляет собой механическое устройство для формирования управляющей команды при изменении давления. Регулируемый верхний предел до 4 бар, отдельная нижняя граница и предусмотренный перепад переключения позволяют организовать двухпозиционное управление насосным или вспомогательным оборудованием. Согласно каталогу Grundfos, модель предназначена для работы с водой, воздухом и минеральными маслами.
