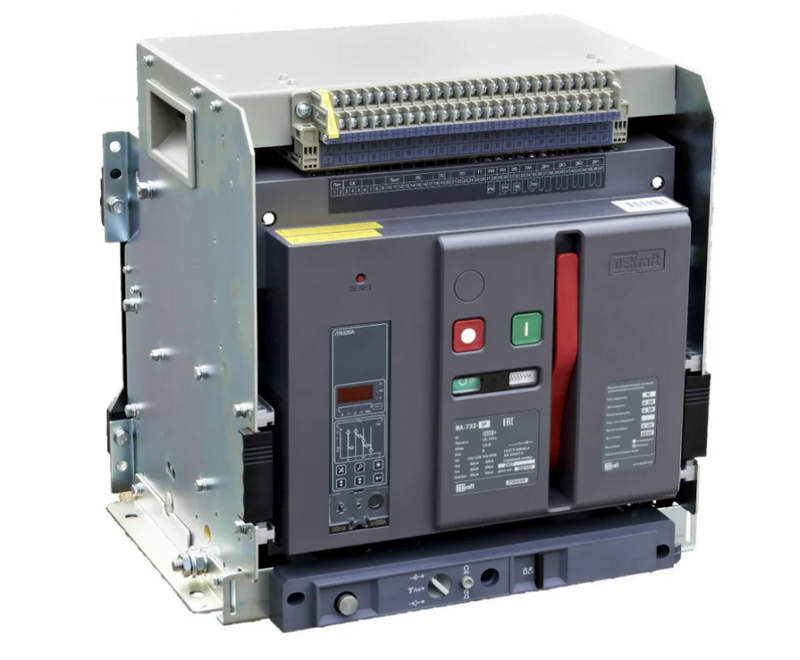

Воздушные выключатели DEKraft ВА-730 и ВА-750 — защита главных силовых цепей до 6300 А
В главной цепи промышленного распределительного устройства аварийный ток может за доли секунды достичь десятков тысяч ампер. В этих условиях коммутационный аппарат должен не просто разомкнуть контакты, а управляемо прервать мощную электрическую дугу, выдержать электродинамический удар и сохранить заданную селективность относительно нижестоящей защиты. Для таких задач применяются воздушные автоматические выключатели DEKraft ВА-730 и ВА-750. Семейство ВА-730 охватывает токи до 6300 А, а ВА-750 — до 4000 А, что позволяет применять их в главных распределительных щитах, трансформаторных подстанциях и мощных промышленных электросетях.

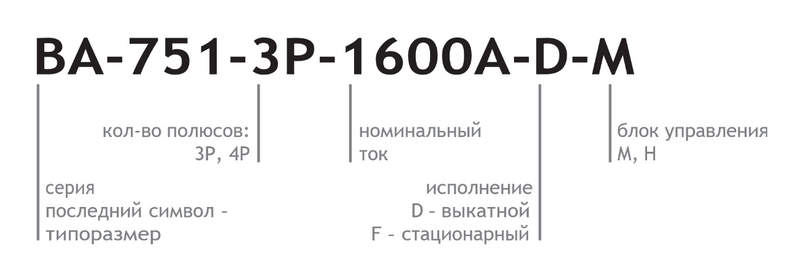

Технические характеристики
Рабочие возможности воздушных выключателей определяются не одним номиналом, а комплексом токовых, изоляционных и коммутационных показателей. Основные характеристики серий следующие:
- аппараты выпускаются в трехполюсных и четырехполюсных вариантах,
- рабочее напряжение предусматривает уровни 400/415 и 660/690 В,
- номинальное напряжение изоляции Ui достигает 1000 В,
- импульсное выдерживаемое напряжение Uimp составляет 12 кВ,
- частота сети допускается 50 или 60 Гц,
- категория применения соответствует B,
- предусматривается стационарная конструкция,
- доступны выкатные исполнения,
- предельная отключающая способность ВА-730 при 400/415 В достигает 80–120 кА,
- для ВА-750 при 400/415 В значение Icu достигает 50 или 100 кА,
- при напряжении 660/690 В отключающая способность ВА-730 составляет приблизительно 50–85 кА,
- для ВА-750 при 660/690 В показатель находится на уровне 35 или 65 кА,
- кратковременно выдерживаемый ток Icw для ВА-730 достигает примерно 65–85 кА,
- для ВА-750 значение Icw составляет около 42 или 85 кА,
- время отключения не превышает приблизительно 25 мс,
- время включения составляет не более примерно 70 мс,
- силовые выводы выполняются из меди с серебряным покрытием,
- для ВА-730 рабочий температурный диапазон составляет от -25 до +40 °C,
- для стандартных исполнений ВА-750 диапазон начинается приблизительно от -5 °C и достигает +40 °C,
- при использовании защитной рамки степень защиты фронтальной части может соответствовать IP40,
- для электронной защиты применяются блоки управления M и H.
Особенности конструкции устройств
Работа воздушного автоматического выключателя начинается задолго до фактического размыкания силовых контактов. Электронный блок непрерывно получает информацию о токе в фазах и сопоставляет измеренные значения с установленными порогами защит. Пока параметры сети находятся в допустимой области, выключатель остается включенным и передает энергию через массивную токоведущую систему. Если возникает перегрузка либо короткое замыкание, электронный расцепитель формирует команду на отключение. Далее срабатывает накопительный механический привод, который быстро разводит главные контакты. Скорость этого движения имеет принципиальное значение: при больших токах контактные поверхности не могут просто медленно разойтись, поскольку между ними немедленно возникает устойчивая электрическая дуга. Дуга образует высокотемпературный проводящий канал. В воздушном выключателе она переводится в специальную дугогасительную камеру, где вытягивается и разделяется на серию более коротких участков. Увеличение общей длины дугового пути и ее интенсивное охлаждение ускоряют восстановление изоляционных свойств межконтактного промежутка.
Области применения
Воздушные автоматы DEKraft используются на верхнем уровне низковольтного распределения, где проходят значительные токи и требуется высокая коммутационная стойкость. Основные направления применения следующие:
- главные распределительные щиты предприятий,
- вводные панели низкого напряжения,
- секционные аппараты шинных систем,
- распределительные устройства трансформаторных подстанций,
- силовые сети производственных комплексов,
- электроснабжение крупных коммерческих объектов,
- энергетические распределительные узлы,
- промышленные технологические площадки,
- системы резервного питания,
- схемы с несколькими вводами,
- силовые цепи инфраструктурных объектов,
- распределение энергии между крупными группами нагрузок,
- системы с требованиями к селективному отключению,
- главные вводно-распределительные устройства зданий.
Компания «Олниса» осуществляет поставки силовой электротехнической аппаратуры, включая воздушные автоматические выключатели DEKraft ВА-730 и ВА-750. Заказчикам доступны технические консультации по характеристикам продукции. Компания организует оперативную доставку оборудования по всей стране.
Преимущества
Эксплуатационные свойства воздушных автоматов DEKraft ориентированы на ответственное силовое распределение. Основные преимущества следующие:
- высокая надежность коммутационного механизма,
- устойчивость к тяжелым аварийным режимам,
- возможность построения селективной защиты,
- гибкая конфигурация дополнительного оснащения,
- удобство выкатного исполнения,
- возможность дистанционного управления,
- пригодность для мощных распределительных систем.
Таким образом, воздушные автоматические выключатели DEKraft ВА-730 и ВА-750 относятся к силовой аппаратуре верхнего уровня распределительной сети. ВА-730 перекрывает диапазон номинальных токов от 630 до 6300 А, а ВА-750 — от 400 до 4000 А. При напряжении 400/415 В предельная отключающая способность отдельных исполнений достигает соответственно 120 и 100 кА. Категория применения B позволяет использовать эти выключатели в схемах с временной селективностью.
