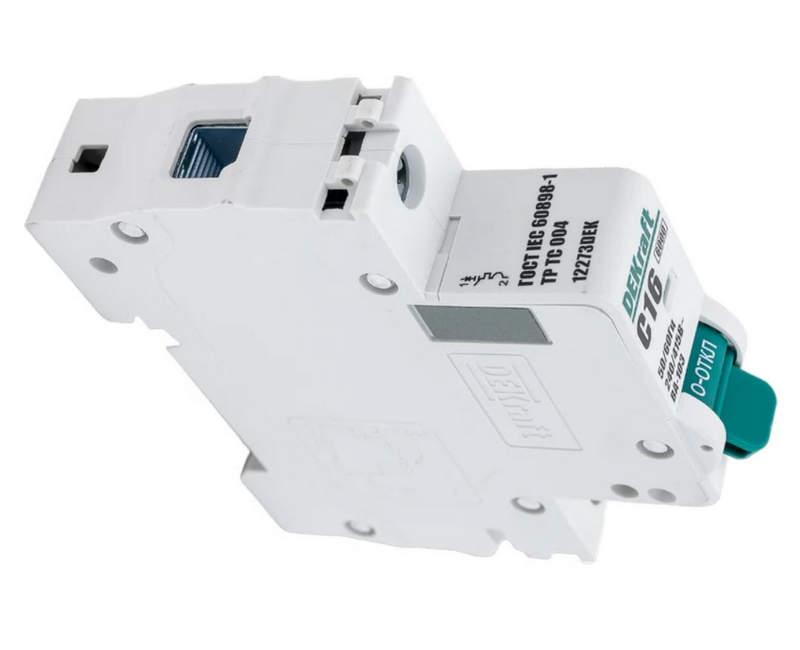

DEKraft ВА-103 C16 12273DEK — однополюсный автомат 16 А для защиты низковольтных линий
Повреждение электрической линии может развиваться по двум основным сценариям. В первом случае ток лишь умеренно превышает допустимое значение, но действует достаточно долго, чтобы вызвать опасный нагрев проводников. Во втором происходит короткое замыкание, при котором ток возрастает практически скачкообразно и требует максимально быстрого разрыва цепи. DEKraft ВА-103 16 А 12273DEK рассчитан на распознавание обоих режимов с помощью двух независимых принципов расцепления. Исполнение имеет один полюс, характеристику C и номинальную коммутационную способность 6 кА. Аппарат предназначен для защиты низковольтных цепей переменного тока и одновременно может использоваться для оперативного ручного включения и отключения линии.
Технические характеристики
Электрические параметры модели определяют область ее использования в распределительных щитах и шкафах. Основные характеристики исполнения следующие:
- артикул производителя — 12273DEK,
- серия — ВА-103 NEW,
- номинальный рабочий ток — 16 А,
- количество полюсов — 1,
- времятоковая характеристика — C,
- номинальная отключающая способность — 6 кА,
- рабочая отключающая способность Ics — 6 кА,
- номинальное напряжение — 240/415 В,
- частота переменного тока — 50 Гц,
- номинальное импульсное выдерживаемое напряжение Uimp — 4 кВ,
- тип расцепления — тепловое и электромагнитное,
- способ монтажа — DIN-рейка,
- ширина корпуса — 1 стандартный модуль,
- степень защиты оболочки — IP20,
- максимальное сечение подключаемого проводника — до 25 мм²,
- рекомендуемый момент затяжки клемм — 2,5 Н·м,
- корпус зафиксирован пятью монолитными заклепками,
- предусмотрен независимый индикатор состояния силовых контактов,
- на боковых стенках выполнены каналы для отвода тепла,
- дополнительные принадлежности устанавливаются с левой стороны аппарата.
Особенности конструкции устройств
Внутренняя архитектура DEKraft ВА-103 C16 построена таким образом, чтобы медленные и быстрые аварийные процессы обрабатывались разными элементами. Продолжительная перегрузка контролируется биметаллической пластиной. Через нее проходит рабочий ток, поэтому при увеличении нагрузки возрастает тепловыделение. Если превышение номинала небольшое и кратковременное, автомат не обязан отключаться мгновенно. Тепловой элемент обладает инерцией, что позволяет отличать допустимые переходные процессы от устойчивой перегрузки. Если нагрев сохраняется, биметалл деформируется и приводит в действие механизм свободного расцепления. При коротком замыкании такой принцип был бы слишком медленным. Здесь работает электромагнитный узел. Резкое увеличение тока многократно усиливает магнитное поле катушки. Сердечник быстро перемещается и воздействует на механизм отключения, заставляя силовые контакты разойтись. После механического разрыва электрический процесс еще продолжается. Между контактами возникает дуга, способная поддерживать протекание тока через ионизированную воздушную среду. Для ее подавления внутри корпуса предусмотрена дугогасительная камера.
Области применения
DEKraft ВА-103 16 А используется в линиях, где рабочий ток и расчетный ток короткого замыкания соответствуют характеристикам аппарата. Основные направления применения следующие:
- групповые линии электроснабжения,
- розеточные цепи,
- щитовые устройства жилых зданий,
- распределительные панели коммерческих помещений,
- цепи небольших электроприемников,
- шкафы управления,
- вспомогательные цепи промышленного оборудования,
- защита кабелей от длительной перегрузки,
- отключение при коротком замыкании,
- низковольтные сети переменного тока,
- локальные распределительные устройства.
Компания «Олниса» осуществляет поставки электротехнического оборудования, включая автоматические выключатели DEKraft ВА-103 16 А 12273DEK. Заказчикам доступны технические консультации по характеристикам продукции. Компания организует оперативную доставку оборудования по всей стране.
Преимущества
Практические качества модели определяются сочетанием компактности и двухступенчатой защитной логики. Основные преимущества следующие:
- стабильная работа в модульных щитах,
- понятная индикация состояния контактов,
- надежный механизм аварийного расцепления,
- компактное однополюсное исполнение,
- прочность собранного корпуса,
- удобство подключения дополнительной аппаратуры,
- пригодность для продолжительной эксплуатации.
Таким образом, DEKraft ВА-103 C16 12273DEK предназначен для защиты однофазных и других соответствующих низковольтных цепей от двух принципиально разных аварийных режимов. Продолжительная перегрузка контролируется тепловым расцепителем, а короткое замыкание вызывает быстродействующее электромагнитное отключение. Номинальный ток аппарата составляет 16 А, отключающая способность — 6 кА, характеристика — C. Выключатель занимает один модуль на DIN-рейке, допускает подключение проводников до 25 мм² и оснащен независимой индикацией фактического положения контактов.
