Регуляторы газа DUNGS FRS, FRNG и FRU — оборудование для стабилизации давления газовых систем

Стабильность процесса горения во многом зависит от того, какое давление газа поступает к горелочному устройству. Давление перед регулирующим узлом способно изменяться из-за состояния питающей магистрали, расхода соседних потребителей и режима самого оборудования. Если передать такие колебания непосредственно на горелку, расход топлива и соотношение компонентов горючей смеси также будут изменяться. Регуляторы газа DUNGS предназначены для преобразования переменного входного давления в контролируемое выходное либо для формирования заданного соотношения между давлением газа и воздуха. Наиболее распространенная группа FRS представляет собой пружинные регуляторы с регулируемой задающей пружиной, предназначенные для поддержания постоянного давления после аппарата.

Технические характеристики

Параметры конкретного регулятора определяются его серией, размером корпуса и установленной пружиной. Характерные технические возможности оборудования DUNGS следующие:

• максимальное рабочее давление серии FRS составляет 500 мбар или 50 кПа,
• диапазон устанавливаемого выходного давления FRS охватывает приблизительно 2,5–200 мбар или 0,25–20 кПа,
• резьбовые исполнения FRS выпускаются с подключениями от Rp 3/8 до Rp 2 1/2,
• фланцевые исполнения представлены диаметрами от DN40 до DN150,
• регуляторы FRS работают по пружинному принципу,
• значение выходного давления изменяется настройкой задающей пружины,
• в стандартном исполнении применяется внутренний импульс выходного давления,
• для ряда конструкций возможно использование внешней импульсной линии,
• предусмотрена компенсационная мембрана входного давления,
• в конструкцию включена предохранительная мембрана,
• серия FRNG рассчитана на регулирование нулевого давления и соотношения воздух/газ,
• максимальное рабочее давление FRNG также достигает 500 мбар,
• FRNG выпускается с резьбой от Rp 3/8 до Rp 2 1/2 и фланцевыми соединениями DN40–DN150,
• FRN OH предназначена для регулирования газа относительно атмосферного давления,
• серия FRU выполнена как байпасный регулятор,
• FRU предлагается с соединениями от Rp 1/2 до Rp 2 и DN40–DN100,
• регуляторы предназначены для соответствующих газов семейств 1, 2 и 3 и нейтральных газообразных сред согласно требованиям конкретного исполнения.

Особенности конструкции устройств

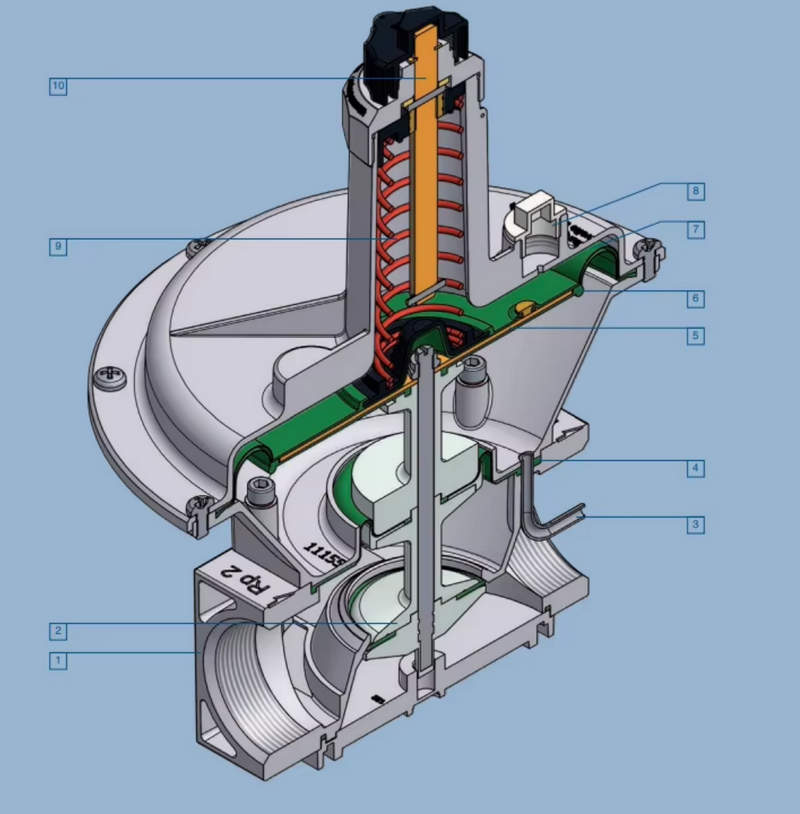

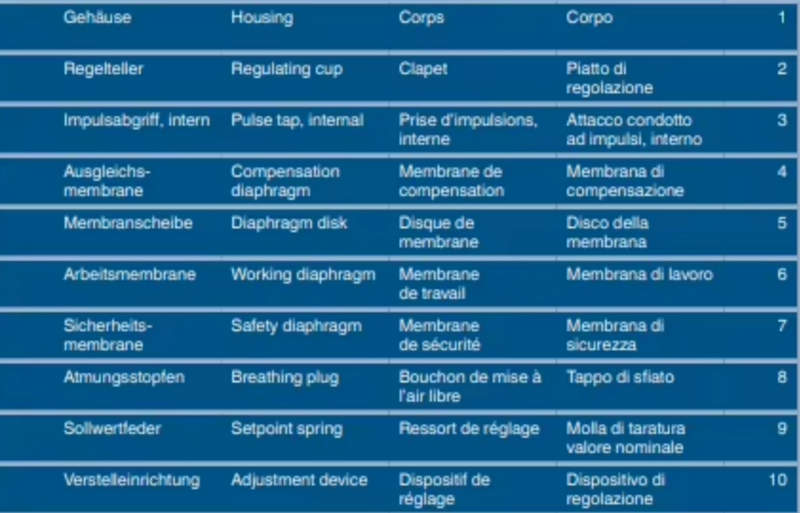

Работу регулятора газа DUNGS FRS определяет равновесие сил внутри мембранного механизма. Задающая пружина воздействует на мембрану в одном направлении, а давление газа после регулирующего органа создает противоположное усилие. Положение клапана непрерывно изменяется до тех пор, пока эти силы не окажутся близки к равновесию. Если расход горелки увеличивается, давление после регулятора стремится уменьшиться. Усилие со стороны газа на мембрану становится меньше, пружина перемещает механизм и увеличивает проходное сечение клапана. Через аппарат начинает поступать больше газа, что возвращает выходное давление к установленному значению. При уменьшении потребления развивается обратный процесс. Давление после регулятора повышается, сильнее воздействует на мембрану и заставляет регулирующий элемент уменьшить открытие прохода. Расход сокращается до уровня, соответствующего текущей потребности системы.

Области применения

Регуляторы DUNGS используются в газовых системах, где стабильность давления непосредственно влияет на работу горелочного оборудования. Основные направления применения следующие:

• промышленные газовые горелки,
• котельные установки,
• газовые теплогенераторы,
• технологические печи,
• сушильное оборудование,
• системы воздушно-газового смешения,
• коммерческие отопительные установки,
• промышленные линии с природным газом,
• системы, работающие на пропане и бутане,
• газовые рампы,
• топливные тракты горелочных устройств,
• установки с изменяемой тепловой мощностью,
• системы, требующие постоянного выходного давления.

Компания «Олниса» осуществляет поставки газовой автоматики и промышленного оборудования, включая регуляторы газа DUNGS FRS, FRNG и FRU. Заказчикам доступны технические консультации по характеристикам продукции. Компания организует оперативную доставку оборудования по всей стране.

Преимущества

Практические качества регуляторов DUNGS связаны с механическим принципом регулирования и разнообразием исполнений. Основными преимуществами являются:

• стабильность поддерживаемого давления,
• отсутствие необходимости в отдельном электроприводе,
• точная реакция на изменение расхода,
• широкий выбор присоединительных размеров,
• наличие специализированных схем регулирования,
• надежная мембранная конструкция,
• пригодность для промышленного горелочного оборудования.

Таким образом, регуляторы газа DUNGS образуют несколько функциональных семейств. FRS предназначена для поддержания постоянного выходного давления и работает при входном давлении до 500 мбар. Диапазон настройки составляет приблизительно 2,5–200 мбар, а присоединения охватывают резьбовые размеры Rp 3/8–Rp 2 1/2 и фланцевые DN40–DN150. Серия FRNG применяется в системах регулирования нулевого давления и соотношения воздух/газ, FRU выполняет функции байпасного регулятора, а FRN OH используется для регулирования относительно атмосферного давления.
