Купить автоматические выключатели DEKraft — модульная защита ВА-101, ВА-103, ВА-105 и ВА-201
Автоматический выключатель находится в цепи постоянно, однако его основная функция проявляется только тогда, когда электрический режим выходит за допустимые пределы. Пока нагрузка штатная, аппарат должен проводить ток с минимальными потерями. При продолжительной перегрузке он реагирует на тепловое воздействие, а при коротком замыкании обязан разорвать цепь значительно быстрее. Именно поэтому при намерении купить выключатели DEKraft необходимо учитывать не только номинал в амперах, но и характеристику срабатывания, число полюсов и коммутационную способность. В актуальном ассортименте представлены серии ВА-101 4,5 кА, ВА-103 6 кА, ВА-105 10 кА, ВА-203 15 кА, ВА-103M 6 кА, ВА-201 10 кА, а также специализированные DC-исполнения. Такое разделение дает возможность использовать аппараты в распределительных сетях с различными расчетными уровнями аварийного тока.
Технические характеристики
Электрические параметры выключателей DEKraft зависят от конкретного семейства и артикула. На примере наиболее распространенных модульных серий основные характеристики можно представить следующим образом:

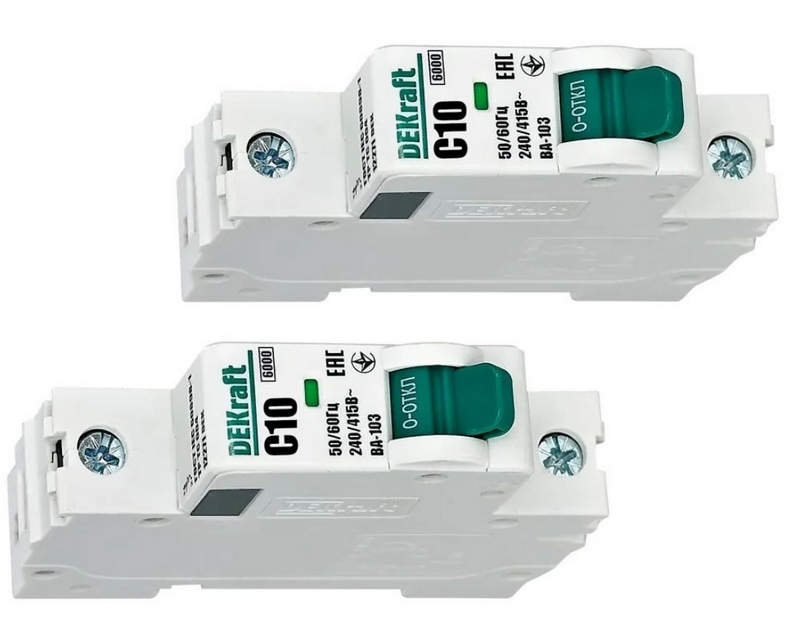

- номинальные токи отдельных исполнений ВА-103 NEW охватывают диапазон от 1 до 63 А,
- число полюсов ВА-103 NEW составляет 1, 2, 3 или 4,
- номинальное рабочее напряжение серии ВА-103 составляет 240/415 В,
- напряжение изоляции Ui для ВА-103 достигает 500 В,
- рабочая частота переменного тока составляет 50/60 Гц,
- отключающая способность ВА-101 составляет 4,5 кА,
- отключающая способность ВА-103 NEW составляет 6 кА,

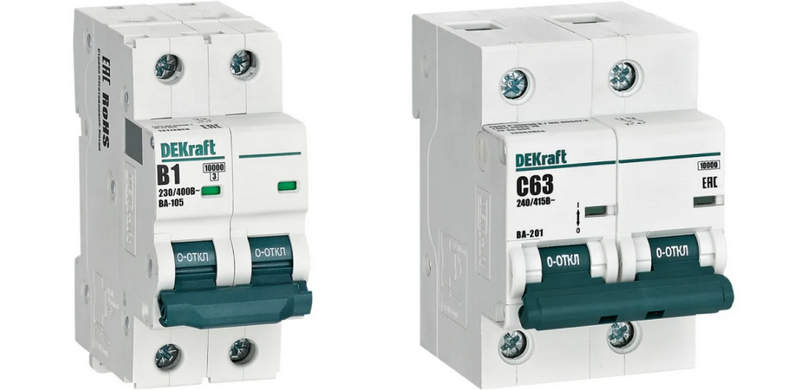

- для ВА-105 предусмотрен уровень до 10 кА,
- серия ВА-201 относится к аппаратам класса 10 кА,
- ВА-203 рассчитана на коммутационную способность до 15 кА,
- для модульных выключателей доступны характеристики B, C и D,
- механическая износостойкость ВА-103 NEW составляет не менее 25 000 циклов включения-отключения,
- номинальное импульсное выдерживаемое напряжение для отдельных исполнений составляет 4 кВ,
- варианты 1P+N ВА-103 выпускаются на токи 6, 10, 16, 20, 25, 32 и 40 А,
- для исполнений 1P+N предусмотрено подключение проводника сечением до 16 мм²,
- монтаж модульных аппаратов осуществляется на стандартную DIN-рейку.
Особенности конструкции устройств
Автоматический выключатель DEKraft объединяет несколько функциональных механизмов, которые в нормальном режиме практически не проявляют себя. Рабочий ток проходит через главные контакты, токоведущую систему, тепловой расцепитель и электромагнитный узел. Пока его значение находится в допустимой области, механизм остается взведенным, а силовая цепь — замкнутой. При относительно небольшом, но длительном превышении номинального тока начинает возрастать температура биметаллического элемента. Две соединенные металлические составляющие имеют разные коэффициенты температурного расширения, поэтому пластина постепенно изгибается. Когда деформация становится достаточной, она освобождает механизм расцепления и контакты автоматически расходятся. Такой способ специально обладает временной задержкой. Кратковременный пуск оборудования может сопровождаться увеличением тока, но это не всегда означает аварийную перегрузку. Тепловая инерция предотвращает бессмысленное мгновенное отключение при каждом допустимом переходном процессе.
Области применения
Автоматические выключатели DEKraft используются там, где требуется одновременно коммутация и токовая защита низковольтной цепи. Основные направления эксплуатации следующие:
- распределительные щиты квартир и частных домов,
- групповые розеточные линии,
- осветительные электрические цепи,
- электроснабжение коммерческих помещений,
- вводные и распределительные панели,
- шкафы промышленной автоматики,
- вспомогательные цепи технологических установок,
- трехфазные линии оборудования,
- защита кабелей от продолжительной перегрузки,
- аварийное отключение при коротком замыкании,
- распределение питания внутри производственных объектов,
- силовые сети с различными уровнями расчетного тока короткого замыкания.
В компании «Олниса» можно купить автоматические выключатели DEKraft различных серий и исполнений. Заказчикам доступны технические консультации по характеристикам продукции. Компания организует оперативную доставку электротехнического оборудования по всей стране.
Преимущества
Эксплуатационные достоинства автоматов DEKraft определяются развитой линейкой и привычной модульной архитектурой. Основные преимущества следующие:
- разнообразие защитных серий,
- компактность щитового исполнения,
- надежное автоматическое расцепление,
- удобство DIN-монтажа,
- вариативность по числу полюсов,
- наличие различных времятоковых характеристик,
- пригодность для бытовых и промышленных распределительных сетей.
Таким образом, запрос «купить выключатели DEKraft» охватывает несколько классов низковольтной аппаратуры. Для типовых модульных сетей доступны ВА-101 с отключающей способностью 4,5 кА и ВА-103 NEW с показателем 6 кА. При более жестких требованиях применяются серии ВА-105 и ВА-201 на 10 кА, а ВА-203 относится к классу до 15 кА. Серия ВА-103 NEW представлена исполнениями от 1 до 63 А, с одним, двумя, тремя или четырьмя полюсами и характеристиками B, C либо D. Это позволяет формировать защиту различных однофазных и трехфазных распределительных цепей.
