Промышленный тепловизор Fluke TiS55+ 5160004 — обнаружение тепловых аномалий в электрическом оборудовании

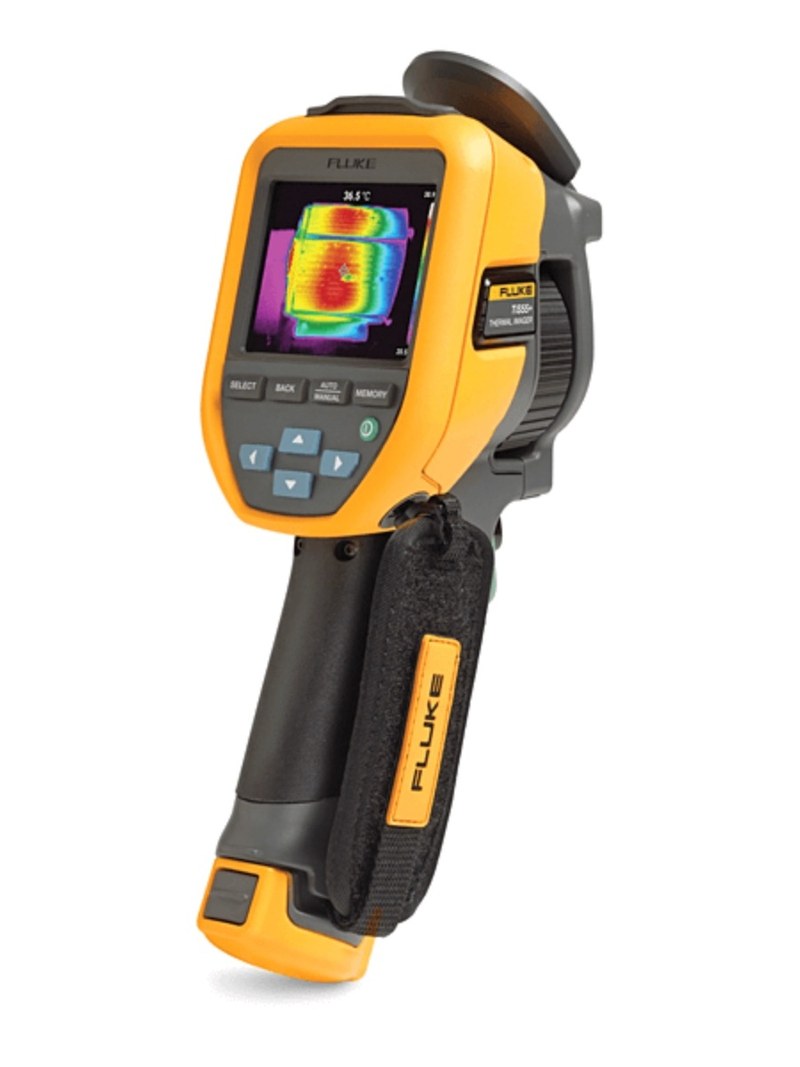

Изменение температуры может предшествовать отказу электрического или механического узла. Перегревающийся контакт, подшипник с повышенным трением и неравномерно нагретая поверхность становятся заметны задолго до возникновения серьезной неисправности. Fluke TiS55+ — переносная инфракрасная камера, предназначенная для визуализации распределения температуры. Прибор позволяет исследовать тепловое состояние оборудования без непосредственного контакта с объектом. Модель оснащена матрицей 256 × 192 пикселя, сенсорным экраном и функцией совмещения инфракрасного изображения с фотографией видимого спектра. Такие возможности упрощают идентификацию отдельных нагретых компонентов.

Технические характеристики

Основные параметры Fluke TiS55+:

• производитель — Fluke,
• категория — промышленный инфракрасный тепловизор,
• модель — TiS55+,
• артикул исполнения 27 Гц — 5160004,
• разрешение инфракрасной матрицы — 256 × 192 пикселя,
• количество тепловых элементов — 49 152,
• температурный диапазон — от −20 до +550 °C,
• тепловая чувствительность — 0,04 °C,
• основная точность — ±2 °C или ±2%,
• поле зрения — 28° × 20°,
• система фокусировки — ручная,
• минимальное расстояние фокусировки — 0,15 м,
• сенсорный дисплей — 3,5 дюйма,
• степень защиты корпуса — IP54,
• время автономной работы — не менее 3,5 часа.

Формирование инфракрасного изображения

Оптическая система тепловизора собирает инфракрасное излучение объекта и направляет его на чувствительную матрицу. Каждый элемент детектора формирует сигнал, связанный с интенсивностью принятого излучения. Электронная обработка преобразует эти данные в температурную карту. Цветовая палитра позволяет визуально определить участки, температура которых отличается от окружающей поверхности. Для точного исследования необходимо учитывать излучательную способность материала. Полированные металлические элементы могут отражать инфракрасное излучение других объектов, поэтому прямое отождествление цвета термограммы с фактической температурой недопустимо. Технология IR-Fusion объединяет обычную фотографию и тепловое изображение. Это позволяет установить, какому конкретному элементу соответствует обнаруженная температурная аномалия. Функция Asset Tagging используется для группировки результатов по контролируемым объектам. Камера также поддерживает голосовые и текстовые примечания к сохраненным изображениям.

Области применения

Fluke TiS55+ используется при диагностике различных технических систем:

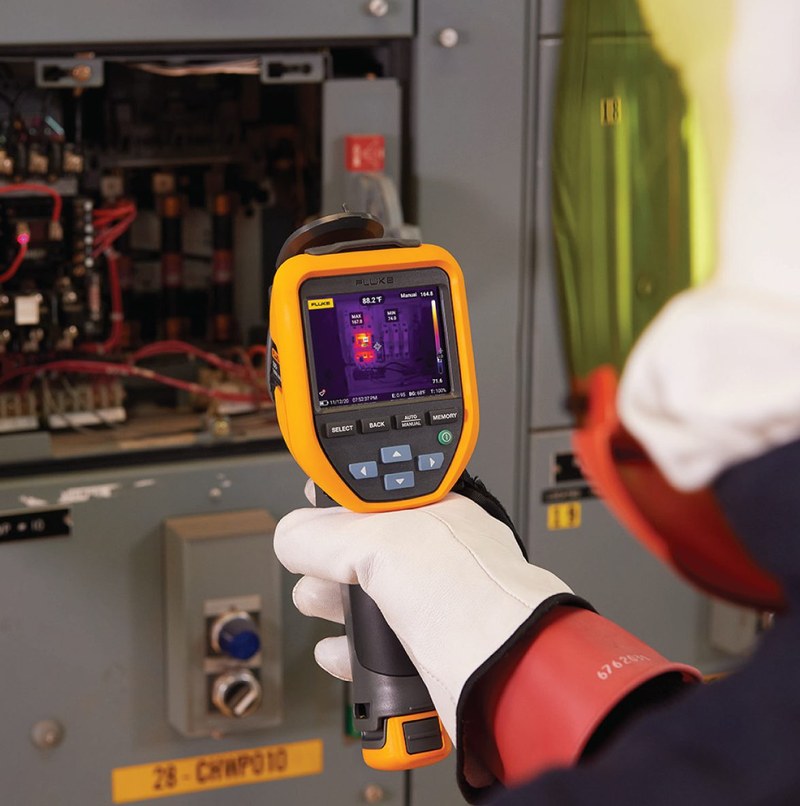

• электрические распределительные шкафы,
• силовые контактные соединения,
• электродвигатели,
• трансформаторы,
• подшипниковые узлы,
• насосные установки,
• производственные механизмы,
• теплообменники,
• вентиляционное оборудование,
• трубопроводы,
• электронные модули,
• энергетические установки.

Компания «Олниса» осуществляет поставки инфракрасных тепловизоров Fluke для промышленного оборудования. В ассортимент входят приборы температурной диагностики, средства бесконтактного измерения и электронные измерительные устройства, используемые на производственных объектах. Fluke TiS55+ относится к профессиональным тепловизионным системам, предназначенным для обнаружения локального перегрева. Компания «Олниса» поставляет оборудование Fluke для промышленных предприятий, энергетических организаций и инженерной инфраструктуры.

Преимущества

Основные эксплуатационные достоинства:

• визуализация температуры без контакта с объектом,
• достаточная детализация для обследования промышленных узлов,
• обнаружение локального перегрева,
• совмещение тепловой карты с обычным изображением,
• возможность добавления комментариев,
• группировка результатов по оборудованию,
• защищенный корпус,
• аккумуляторное питание,
• удобство переносной диагностики,
• сохранение термограмм для дальнейшего анализа.

Таким образом, Fluke TiS55+ 5160004 представляет собой тепловизор с разрешением 256 × 192 пикселя и максимальной измеряемой температурой +550 °C. Прибор предназначен для обнаружения тепловых аномалий и исследования температурного состояния оборудования. Компания «Олниса» поставляет тепловизоры Fluke для промышленных предприятий. Инфракрасная диагностическая аппаратура входит в ассортимент продукции компании.
