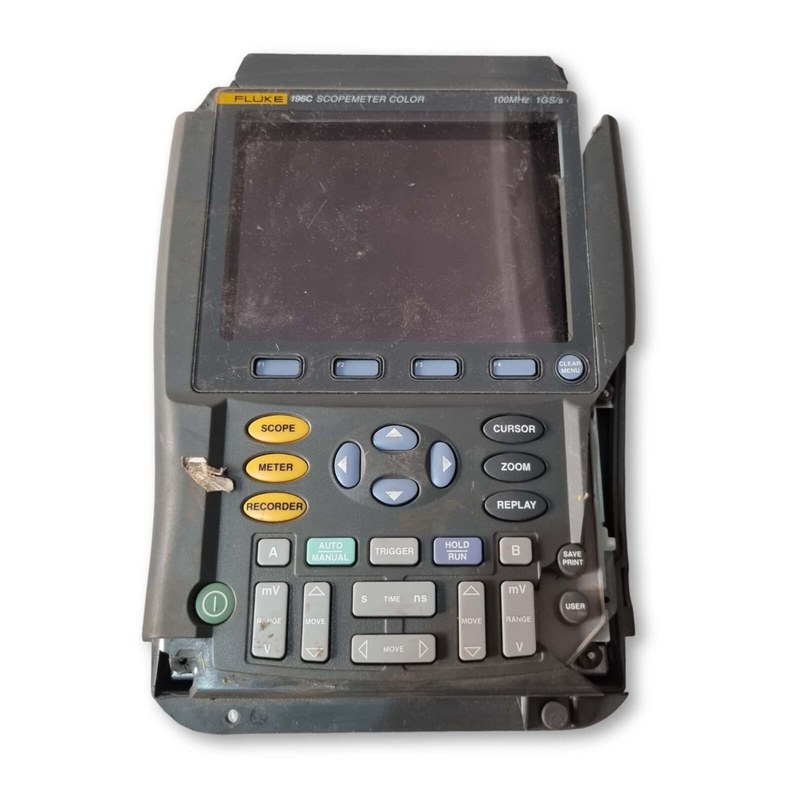

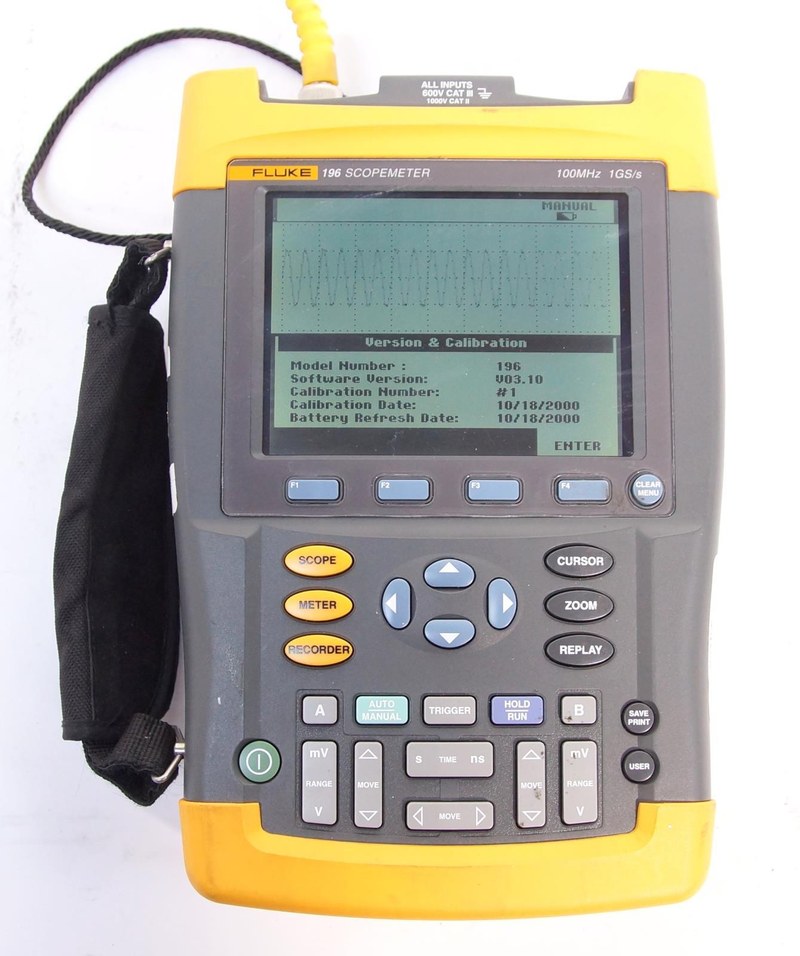

Портативный осциллограф Fluke ScopeMeter 196 — исследование электрических сигналов в промышленных установках

Диагностика электронной системы нередко требует наблюдать не только величину напряжения, но и его изменение во времени. Для таких задач используется Fluke ScopeMeter 196 — переносной осциллограф, сочетающий регистрацию электрических сигналов с функциями цифрового мультиметра. Прибор предназначен для обследования управляющей электроники, преобразовательных устройств и электрических цепей промышленного оборудования. В отличие от лабораторного осциллографа с общим заземлением входов, ScopeMeter 196 имеет независимо изолированные измерительные каналы. Два канала позволяют одновременно наблюдать сигналы в разных участках установки. Это особенно полезно при сравнении управляющих импульсов, выходного напряжения преобразователя и реакции исполнительной цепи.

Технические характеристики

Основные параметры Fluke 196:

• производитель — Fluke,
• категория — портативный цифровой осциллограф,
• серия — ScopeMeter 190,
• модель — 196,
• количество осциллографических каналов — 2,
• полоса пропускания — 100 МГц,
• максимальная частота дискретизации — 1 Гвыб/с,
• минимальная развертка — 5 нс/дел,
• минимальная чувствительность — 5 мВ/дел,
• обнаружение кратковременных импульсов — от 50 нс,
• регистрация ScopeRecord — до 27 500 точек на канал,
• автоматические измерения — 24 функции,
• встроенный мультиметр — True RMS.

Конструкция и измерительные возможности

Осциллограф содержит входные измерительные усилители, электронные преобразователи, цифровую память и дисплей для отображения осциллограмм. Электрический сигнал поступает через соответствующий пробник и преобразуется в последовательность цифровых отсчетов. На основании зарегистрированных значений прибор строит график зависимости напряжения от времени. Независимая изоляция каналов облегчает исследование участков схемы с различными опорными потенциалами. При этом допустимые напряжения между входами и землей должны соответствовать установленным требованиям безопасности. Функция Connect-and-View автоматически подстраивает запуск развертки под многие типовые сигналы. Режим ScopeRecord предназначен для продолжительной регистрации, а TrendPlot — для наблюдения за медленными изменениями измеряемых параметров. Встроенный мультиметр обеспечивает дополнительные электрические измерения без отдельного прибора.

Области применения

Fluke 196 используется при обслуживании промышленной электроники:

• импульсные блоки питания,
• преобразователи частоты,
• электронные контроллеры,
• системы управления электродвигателями,
• генераторы сигналов,
• управляющие платы станков,
• испытательные лаборатории,
• автоматизированные технологические установки,
• силовые электронные модули.

Компания «Олниса» осуществляет поставки портативных осциллографов Fluke для промышленного и электронного оборудования. В ассортимент входят приборы регистрации электрических сигналов, измерители переходных процессов и диагностическая аппаратура для производственных установок. Осциллографы ScopeMeter используются при исследовании электроники непосредственно на рабочих объектах. Компания «Олниса» поставляет профессиональное измерительное оборудование для предприятий различных отраслей промышленности.

Преимущества

Основные эксплуатационные достоинства модели:

• возможность наблюдения двух сигналов одновременно,
• независимая электрическая изоляция каналов,
• обнаружение коротких импульсных нарушений,
• автоматическая настройка синхронизации,
• регистрация продолжительных процессов,
• совмещение осциллографических и мультиметрических функций,
• автономность измерений,
• удобство переносной диагностики,
• возможность сохранения результатов.

Таким образом, Fluke ScopeMeter 196 представляет собой двухканальный осциллограф с полосой пропускания 100 МГц и дискретизацией до 1 Гвыб/с. Прибор применяется для исследования быстро изменяющихся сигналов и обнаружения неисправностей промышленной электроники. Компания «Олниса» поставляет осциллографы Fluke для промышленных предприятий. Электронная измерительная аппаратура входит в ассортимент продукции компании.
