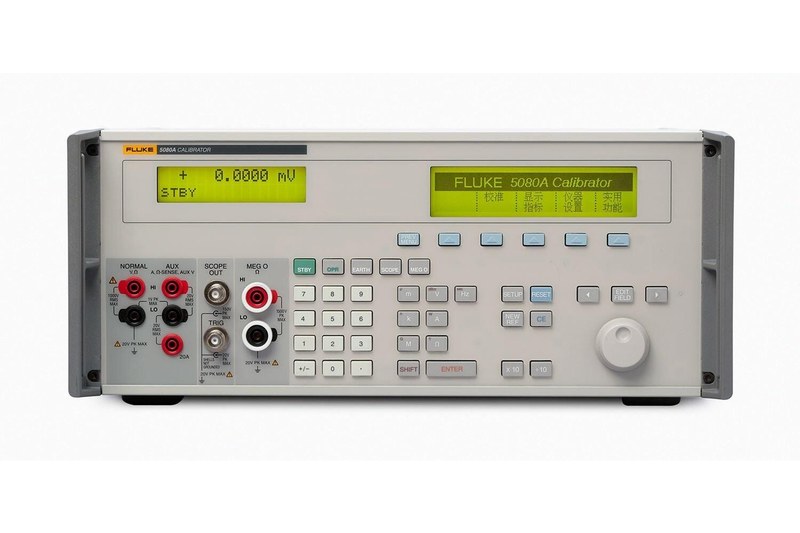

Многофункциональный калибратор Fluke 5080A — воспроизведение электрических сигналов для проверки измерительных приборов

При метрологической проверке электрического измерителя необходимо сформировать известный сигнал с нормированной точностью. Для этого применяются калибраторы, способные воспроизводить напряжение, ток и другие электрические величины в различных диапазонах. Fluke 5080A — стационарный многофункциональный калибратор, предназначенный для работы с электрическими измерительными приборами. Его конструкция рассчитана на проверку мультиметров, вольтметров, амперметров, ваттметров и отдельных аналоговых измерительных устройств. Модель относится к высоковольтным калибраторам с повышенной нагрузочной способностью выходных цепей. Такая особенность важна при испытании приборов с различными характеристиками входного сопротивления.

Технические характеристики

Основные параметры Fluke 5080A:

• производитель — Fluke Calibration,
• категория — многофункциональный электрический калибратор,
• модель — 5080A,
• постоянное напряжение — от 0 до ±1020 В,
• постоянный ток — от 0 до ±20,5 А,
• переменное напряжение — от 1 мВ до 1020 В,
• переменный ток — от 29 мА до 20,5 А,
• частотный диапазон AC — 45 Гц–1 кГц,
• воспроизведение сопротивления — до 190 МОм,
• воспроизведение постоянной мощности — до 20,5 кВт,
• частота выходного сигнала — 45 Гц–1 кГц,
• воспроизведение фазового сдвига — до ±179,99°,
• максимальное время прогрева — 30 минут.

Особенности измерительной архитектуры

Внутри калибратора располагаются высокостабильные опорные элементы, электронные преобразователи и цепи контроля выходного сигнала. При воспроизведении напряжения прибор формирует установленную разность потенциалов на выходных клеммах. Проверяемый вольтметр подключается к этому источнику, после чего его показания сопоставляются с заданным значением. Для калибровки амперметра используется режим источника тока. В соответствующем диапазоне электроника поддерживает установленную токовую величину с учетом характеристик нагрузки. Режим сопротивления формирует нормированное электрическое сопротивление для проверки омметров. Воспроизведение мощности используется для исследования приборов, обрабатывающих одновременно напряжение и ток. Фазовые настройки позволяют моделировать различные соотношения между электрическими сигналами. Перед точными испытаниями необходим предусмотренный прогрев устройства и соблюдение температурных условий метрологической лаборатории.

Области применения

Fluke 5080A используется в лабораторных и производственных системах:

• калибровка цифровых мультиметров,
• проверка вольтметров,
• испытания амперметров,
• калибровка измерителей мощности,
• проверка омметров,
• метрологические лаборатории,
• производственные испытательные стенды,
• исследование электрических измерительных каналов,
• контроль измерительной аппаратуры предприятий.

Компания «Олниса» осуществляет поставки калибровочного оборудования Fluke Calibration для промышленных предприятий и метрологических лабораторий. В ассортимент входят источники нормированных электрических величин, многофункциональные калибраторы и измерительные устройства лабораторного назначения. Fluke 5080A применяется при проверке различных классов электроизмерительных приборов. Компания «Олниса» поставляет профессиональную метрологическую аппаратуру для производственных и технических организаций.

Преимущества

Основные достоинства модели:

• воспроизведение нескольких электрических величин,
• возможность проверки различных типов измерителей,
• повышенная нагрузочная способность выходов,
• стабильность формируемых сигналов,
• наличие режимов воспроизведения мощности,
• поддержка фазовых измерительных задач,
• удобство автоматизированных испытаний,
• универсальность для метрологической лаборатории,
• уменьшение количества отдельных эталонных источников.

Таким образом, Fluke 5080A представляет собой многофункциональный калибратор для воспроизведения напряжения до 1020 В и тока до 20,5 А. Прибор применяется для проверки электрических измерителей и лабораторного контроля точности. Компания «Олниса» поставляет калибраторы Fluke Calibration для промышленных предприятий. Высокоточная метрологическая аппаратура входит в ассортимент продукции компании.
