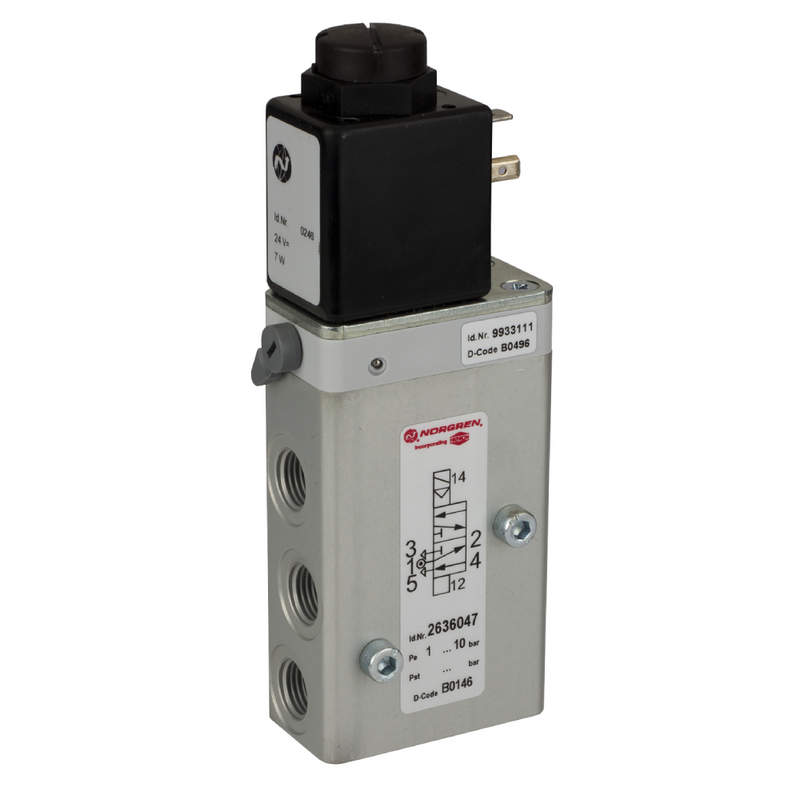

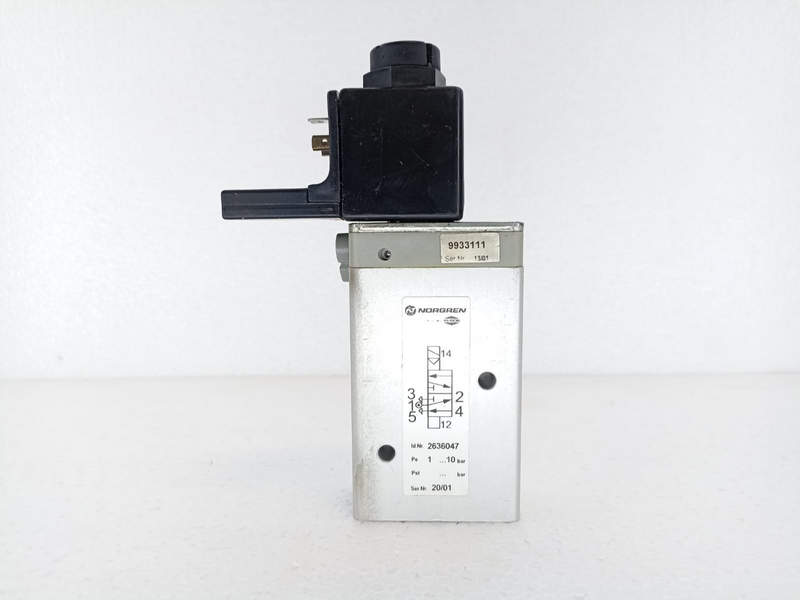

Промышленный соленоид Norgren 2636004.0000.00000 в автоматике оборудования и станков

Электромагнитные клапаны широко применяются в системах автоматизации технологических процессов, где требуется точное и надежное управление потоками сжатого воздуха, газа или жидкостей. Одной из популярных моделей в линейке оборудования Norgren является электромагнитный клапан 2636004.0000.00000 — компактное, энергоэффективное и технологичное устройство, способное эффективно решать задачи распределения и отсечки среды.

Технические характеристики

Данный электромагнитный клапан обладает следующими параметрами:

• Тип изделия — нормально закрытый клапан прямого действия;
• Условный проход — 4 мм, что обеспечивает оптимальную пропускную способность при компактных габаритах;
• Рабочая среда — сжатый воздух, инертные газы, нейтральные жидкости;
• Диапазон давления — от 0 до 10 бар (в зависимости от типа среды и температурных условий);
• Рабочая температура — от −10 до +50 C;
• Напряжение питания — чаще всего поставляется с катушкой на 24 В DC или 230 В AC (уточняется при заказе);

• Электрическое подключение — разъём стандарта DIN EN 175301-803, форма A;
• Материал корпуса — латунь с гальваническим покрытием либо анодированный алюминий (в зависимости от исполнения);
• Материал уплотнений — NBR (нитрилбутадиеновый каучук), устойчивый к маслам и рабочим температурам;
• Тип соединения — резьбовое подключение G1/4";
• Потребляемая мощность катушки — порядка 6–9 Вт (зависит от модели катушки);
• Степень защиты — IP65 при условии корректной установки разъёма;
• Монтажное положение — произвольное, желательно вертикальное (катушка вверх);
• Частота включения — до 5 циклов в секунду (зависит от типа нагрузки и условий эксплуатации).

Конструкция и принцип действия

Электромагнитный клапан Norgren 2636004.0000.00000 представляет собой устройство прямого действия. Это означает, что для открытия прохода среды не требуется давление на входе — плунжер, связанный с якорем, напрямую блокирует или открывает поток при подаче/снятии питания с катушки. Конструкция состоит из следующих основных элементов:

• катушка с сердечником (соленоид);
• подвижный якорь с пружиной;
• седло клапана;
• корпус с входным и выходным каналами;
• уплотнительные элементы.

Принцип работы заключается в следующем. В обесточенном состоянии пружина прижимает якорь к седлу, перекрывая поток. При подаче напряжения на катушку создается магнитное поле, которое втягивает якорь вверх, преодолевая усилие пружины, и открывает проход. При снятии напряжения пружина возвращает якорь в исходное положение, закрывая клапан. Клапаны такого типа хорошо подходят для работы с низкими давлениями или в вакуумных линиях, поскольку их работа не зависит от перепада давления.

Режимы эксплуатации и допустимые нагрузки

Электромагнитный клапан рассчитан на интенсивную эксплуатацию в условиях промышленных производств. Возможны следующие режимы использования:

• Непрерывный режим (100% ED): катушка способна выдерживать постоянное напряжение без перегрева;
• Импульсный режим: клапан кратковременно открывается по сигналу от контроллера или кнопки;
• Циклический режим: включение и выключение происходит с определенной частотой (например, в системах дозирования).

Максимально допустимая частота коммутации зависит от характера среды и вязкости. Для воздуха и инертных газов клапан способен без проблем справляться с высокочастотными циклами, тогда как для вязких жидкостей частота должна быть ограничена во избежание гидроударов и кавитации. Катушка клапана имеет класс изоляции F или H, что допускает эксплуатацию в условиях повышенных температур, однако важно обеспечить адекватный теплоотвод и защиту от перегрева при длительном питании.

Преимущества конструкции и особенности применения

Ключевыми преимуществами электромагнитного клапана Norgren 2636004.0000.00000 являются:

• компактные габариты при высокой производительности;
• возможность работы при нулевом давлении (не требует пилотного сигнала);
• быстрая реакция на управляющий импульс;
• универсальность по монтажу и ориентации;
• надежная конструкция без сложных механизмов;
• высокая степень герметичности благодаря использованию NBR-уплотнений;
• устойчивость к загрязнениям при наличии фильтрации среды;
• низкое энергопотребление катушки;
• соответствие промышленным стандартам электробезопасности.

Устройство можно легко интегрировать в любые пневматические или гидравлические системы. Оно совместимо с релейными цепями управления, программируемыми логическими контроллерами (ПЛК), пневмораспределителями и различными блоками автоматизации. Также стоит отметить наличие стандартного посадочного разъема под DIN-коннектор, что упрощает монтаж, обслуживание и замену катушки при необходимости.

Области применения

Электромагнитный клапан Norgren 2636004.0000.00000 применяется в следующих сферах:

• пневмоавтоматика для станков и производственных линий;
• системы упаковки и фасовки;
• управление подачей сжатого воздуха, газа или жидкости;
• дозирующие установки и распределители;
• лабораторное и медицинское оборудование;
• вентиляционные и климатические установки;
• испытательные стенды и контрольные системы;
• системы смазки и подачи технологических жидкостей.

В целом, электромагнитный клапан Norgren 2636004.0000.00000 — это надежное и эффективное решение для управления потоками воздуха, газа или жидкости в самых различных отраслях. Его простота, надежность и универсальность делают его востребованным в системах автоматизации, требующих высокой скорости реакции и минимального обслуживания.
