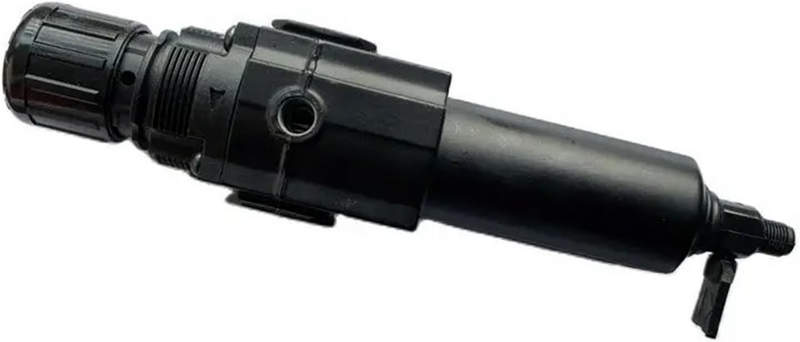

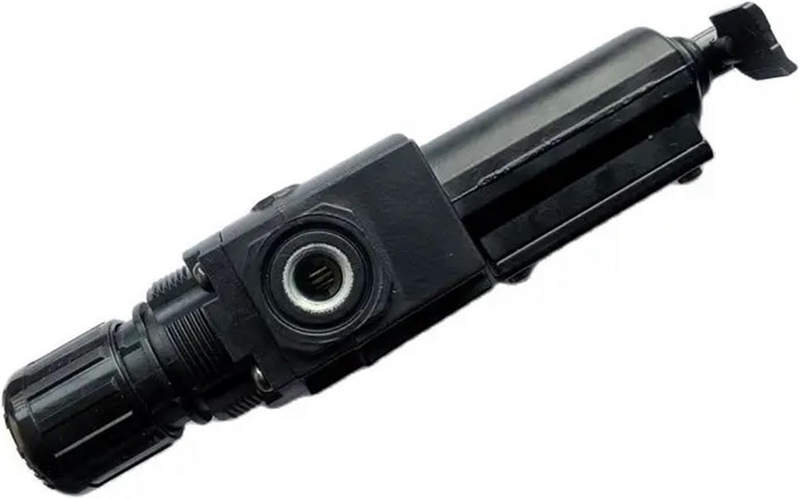

Norgren B72G-2GK-QT1-RFN — контроль давления и защита пневмооборудования в одном узле

Фильтр-регулятор Norgren B72G-2GK-QT1-RFN является частью пневматической подготовки воздуха в автоматизированных системах управления и пневмоприводов. Он предназначен для очистки сжатого воздуха от механических загрязнений и влаги, а также для стабилизации выходного давления в пределах заданного диапазона. Устройство совмещает в себе функции фильтра и регулятора давления, что позволяет сократить количество компонентов в пневматической схеме, снизить вес и габариты установки, а также упростить монтаж и техническое обслуживание. Надежность, компактность и высокая производительность делают данную модель оптимальным выбором для большинства стандартных применений.

Технические характеристики и параметры

Для обеспечения корректной работы системы подготовки воздуха, необходимо учитывать ключевые характеристики фильтр-регулятора:

• Тип устройства — комбинированный блок фильтрации и регулировки давления;
• Присоединение — внутренняя резьба 1/4 дюйма (G1/4);
• Диапазон регулирования давления — от 0,3 до 10 бар;

• Максимальное входное давление — до 17 бар;
• Степень фильтрации — 5 мкм, что соответствует стандартной фильтрации для удаления твердых частиц и влаги;
• Производительность по воздуху — до 1700 л/мин при давлении 6,3 бар и падении давления не более 1 бар;
• Материал корпуса — алюминиевый сплав с антикоррозийным покрытием;
• Материал чаши фильтра — поликарбонат, устойчивый к механическим повреждениям, с металлическим защитным кожухом;
• Температурный диапазон эксплуатации — от −20 до +50 C при отсутствии замерзания конденсата;
• Конструкция манометра — предусмотрена установка манометра с боковой резьбой;
• Тип слива конденсата — автоматический слив с ручным подтверждением (semi-automatic drain);
• Наличие опции блокировки регулятора (lockout) — предусмотрена защита от случайного изменения настроек.

Все параметры соответствуют промышленным требованиям и позволяют эксплуатировать устройство в системах с высокой цикличностью и нагрузкой.

Конструктивные особенности и принцип работы

Фильтр-регулятор Norgren B72G-2GK-QT1-RFN работает по принципу двойного действия. В первой камере происходит механическая фильтрация воздуха за счёт использования синтетического или металлического фильтрующего элемента. Частицы пыли, масла, ржавчины и влаги оседают на стенках и в нижней части прозрачной чаши, откуда удаляются через сливной механизм. Вторая функция устройства — регулировка давления. Сжатый воздух после фильтрации поступает в регулятор, где с помощью подпружиненной мембраны и регулировочного винта устанавливается требуемое значение давления на выходе. Конструкция регулятора предусматривает обратную связь по давлению и обеспечивает стабилизацию давления даже при колебаниях на входе или при переменных нагрузках на выходе.

Особенностью модели является наличие кнопочного замка регулировочного винта (pull-to-lock), что исключает самопроизвольное изменение уставки. Защитный кожух на чаше фильтра предотвращает повреждение при механических воздействиях. Прозрачность материала чаши обеспечивает визуальный контроль уровня конденсата. Автоматическая система слива конденсата активируется при повышении давления до определённого уровня, а при необходимости возможен ручной сброс с помощью кнопки. Установка манометра позволяет оператору отслеживать текущие значения выходного давления, что важно для точной настройки и диагностики работы системы.

Сферы применения и отрасли использования

Фильтр-регулятор Norgren B72G-2GK-QT1-RFN применяется в широком спектре промышленных и коммерческих систем, среди которых:

• автоматизированные сборочные линии и роботы;
• пневматические приводы и цилиндры;
• упаковочные и фасовочные машины;
• окрасочные камеры и пневмоинструмент;
• линии розлива и дозирования продуктов;
• испытательные стенды;
• станции подготовки воздуха для компрессоров;
• системы управления технологическими процессами;
• лабораторное оборудование с пневмоприводом.

Устройство можно устанавливать как в вертикальной, так и в горизонтальной ориентации, в зависимости от модели. Использование в составе пневмостанций позволяет обеспечить стабильную работу всех потребителей воздуха.

Преимущества фильтр-регулятора Norgren B72G-2GK-QT1-RFN

Фильтр-регулятор Norgren B72G-2GK-QT1-RFN обладает рядом преимуществ, которые делают его популярным выбором в системах пневматики:

• совмещение двух функций в одном корпусе;
• высокая пропускная способность;
• устойчивость к колебаниям давления;
• защита от случайной перенастройки;
• автоматический отвод конденсата;
• наличие визуального контроля за уровнем загрязнения;
• возможность дооснащения дополнительными аксессуарами (манометр, крепление и др.);
• компактные габариты и лёгкий монтаж;
• надёжность и долговечность в тяжёлых условиях эксплуатации.

Таким образом, фильтр-регулятор Norgren B72G-2GK-QT1-RFN — это универсальное решение для систем подготовки воздуха в пневматике, сочетающее в себе высокую степень фильтрации, точное регулирование давления и удобство эксплуатации. Благодаря продуманной конструкции, надёжным материалам и наличию защитных элементов, устройство обеспечивает стабильную работу пневмосистем в самых разных отраслях. Выбирая эту модель, можно быть уверенным в долгом сроке службы и минимальных затратах на обслуживание.
