Промышленный измерительный прибор Fluke 773 — эффективный контроль аналоговых сигналов
Измерительный прибор Fluke 773 представляет собой специализированный миллиамперный клещевой измеритель, предназначенный для контроля параметров промышленных цепей управления, аналоговых сигналов и токовых петель стандарта 4–20 мА. Устройство применяется в системах автоматизации, где требуется точное измерение слабых токовых сигналов без нарушения целостности электрической цепи. Конструкция прибора объединяет функции измерителя, источника и имитатора сигналов, что позволяет исследовать работу различных элементов контрольно-измерительных комплексов. Принцип действия основан на использовании высокочувствительного токового датчика, который фиксирует магнитное поле вокруг проводника и преобразует полученные данные в цифровое значение с отображением на дисплее. Fluke 773 разработан для работы с аналоговыми входами и выходами контроллеров, преобразователями, исполнительными механизмами и промышленными передающими устройствами. Прибор обеспечивает измерение постоянного тока в диапазоне до 100 мА, проверку напряжения постоянного тока до 30 В, формирование тестовых сигналов и контроль параметров токовых контуров.
Технические характеристики
Основные технические параметры Fluke 773 определяют возможности устройства при проведении измерений и проверке промышленных цепей. Ключевыми характеристиками являются:
- диапазон измерения постоянного тока при использовании клещевого датчика от 0 до 20,99 мА с точностью ±0,2 % + 5 единиц младшего разряда,
- диапазон измерения повышенных токовых сигналов от 21,0 до 100,0 мА с точностью ±1 % + 5 единиц младшего разряда,
- измерение тока через измерительные разъемы в диапазоне от 0 до 24,00 мА с точностью ±0,2 % + 2 единицы младшего разряда,
- режим формирования выходного сигнала постоянного тока от 0 до 24,00 мА с максимальной нагрузкой до 1000 Ом,
- режим имитации токового сигнала от 0 до 24,00 мА при максимальном напряжении постоянного тока до 50 В,
- измерение постоянного напряжения в диапазоне от 0 до 30,00 В с точностью ±0,2 % + 2 единицы младшего разряда,
- формирование выходного напряжения постоянного тока от 0 до 10,00 В с максимальным током нагрузки 2 мА,
- чувствительность измерительного канала 0,01 мА для контроля слабых изменений токовых сигналов,
- максимальный диаметр измеряемого проводника 4,5 мм,
- рабочая температура эксплуатации от -10 до +50 C,
- температура хранения от -25 до +60 C,
- допустимая рабочая высота применения от 0 до 2000 м над уровнем моря,
- степень защиты корпуса IP40,
- габаритные размеры корпуса 44 × 70 × 246 мм,
- масса прибора около 410 г без учета дополнительных принадлежностей.
Работа Fluke 773 основана на нескольких измерительных режимах, которые позволяют контролировать различные типы промышленных сигналов. Основными режимами функционирования являются:
- измерение токового сигнала 4–20 мА без разрыва электрической цепи,
- последовательное измерение токового контура через измерительные входы,
- формирование тестового сигнала постоянного тока для проверки аналоговых входов оборудования,
- имитация работы датчиков путем подачи регулируемого сигнала 4–20 мА,
- контроль источников питания постоянного тока напряжением до 30 В,
- проверка устройств с входами 1–5 В и 0–10 В,
- масштабированный вывод измеренного сигнала для регистрации внешними измерительными системами.
Особенности конструкции устройства

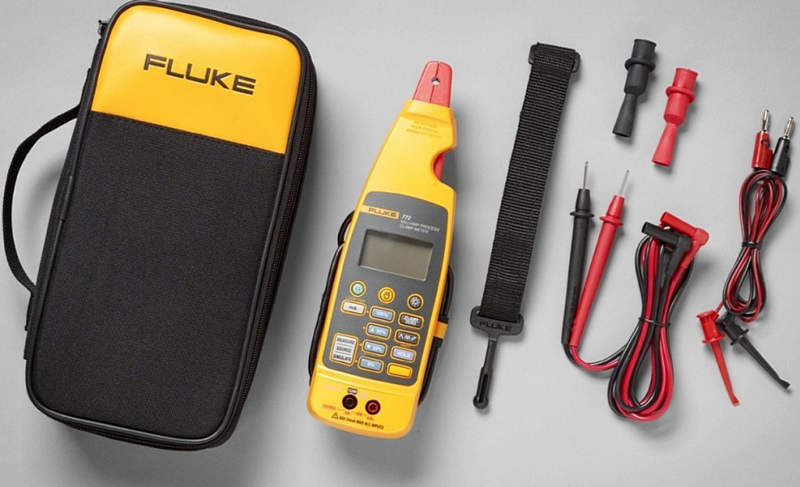

Конструкция Fluke 773 выполнена с учетом требований промышленной эксплуатации и проведения измерений в ограниченном пространстве. Основным элементом является съемный клещевой модуль с компактным измерительным захватом, который позволяет фиксировать токовые сигналы без физического подключения к цепи. Благодаря разъемному исполнению измерительный блок может использоваться отдельно от основного корпуса через соединительный кабель, что облегчает работу в шкафах автоматики и местах с ограниченным доступом. В корпусе прибора размещены электронные измерительные цепи, управляющий процессор, жидкокристаллический дисплей с подсветкой и элементы управления режимами. Дисплей способен одновременно отображать значение измеренного тока и процентное отношение к диапазону 4–20 мА, что упрощает анализ состояния технологических сигналов. Встроенная подсветка измерительной зоны предназначена для работы внутри электрических шкафов и слабо освещенных участков. Прибор оснащается функцией автоматического отключения питания для снижения расхода энергии и работает от стандартных элементов питания типа AA. Конструкция предусматривает защиту от внешних воздействий, включая вибрационные нагрузки до 2 g в диапазоне частот от 5 до 500 Гц, а также соответствует требованиям электромагнитной совместимости EN 61326-1.
Области применения
Fluke 773 используется в различных направлениях промышленной электроники и автоматизации. Основными областями применения являются:

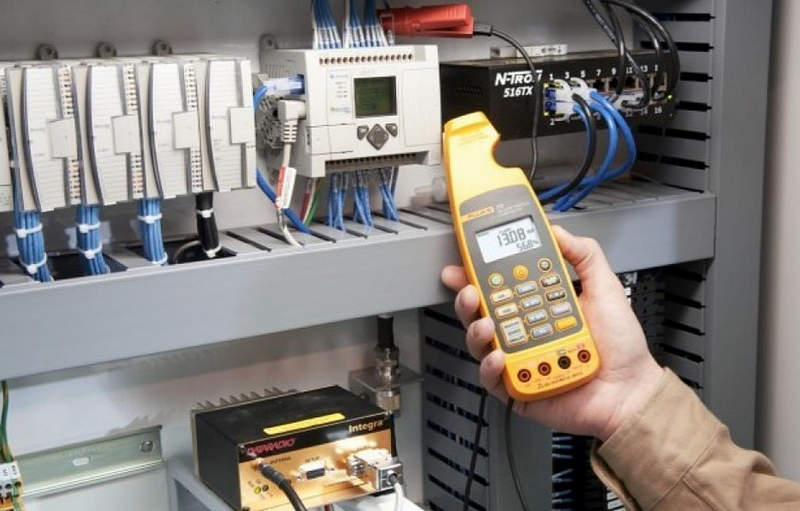

- диагностика аналоговых входов и выходов промышленных контроллеров,
- проверка преобразователей температуры, давления и расхода,
- контроль работы исполнительных механизмов с управлением по сигналу 4–20 мА,
- проверка регулирующих клапанов и позиционеров,
- обслуживание систем промышленной автоматизации,
- измерение параметров технологических контуров управления,
- контроль источников питания и аналоговых цепей постоянного напряжения,
- проверка передающих устройств и измерительных модулей.
Принцип работы и функциональные возможности
Fluke 773 использует бесконтактный метод определения величины постоянного тока через токовый захват. При размещении проводника внутри измерительного элемента датчик фиксирует создаваемое током магнитное поле, после чего электронная система выполняет обработку сигнала и выводит результат на экран. Такой принцип позволяет выполнять контроль токовой петли без отключения оборудования и изменения режима работы технологической системы. Дополнительная функция источника сигнала позволяет применять прибор как генератор контрольных значений. Пользователь может задавать токовые уровни от 0 до 24 мА, выполнять линейное изменение сигнала или использовать ступенчатую подачу значений с изменением на 25 %. Это обеспечивает возможность проверки реакции подключенных устройств управления и контроля.
Таким образом, Fluke 773 является современным измерительным прибором для контроля параметров промышленных токовых сигналов и диагностики систем автоматизации. Его функциональные возможности, точность измерений и конструктивные особенности делают устройство эффективным инструментом для работы с аналоговыми цепями управления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы Fluke для различных производственных задач. В каталоге компании представлено оборудование для систем автоматизации, электротехнических комплексов и промышленного контроля. «Олниса» обеспечивает поставку оригинальной продукции и оперативную доставку оборудования по всей стране.
