Анализатор качества электроэнергии Fluke 434 — точная диагностика параметров электрических сетей
Анализатор качества электроэнергии Fluke 434 представляет собой профессиональное измерительное устройство, предназначенное для комплексного исследования параметров электрических сетей, контроля характеристик трехфазных систем и оценки энергетических процессов. Оборудование применяется для регистрации напряжения, тока, мощности, частоты, коэффициента мощности, гармонических искажений, дисбаланса фаз, а также других показателей, влияющих на стабильность работы электрических установок. Конструкция прибора ориентирована на выполнение длительных измерительных процедур, анализ переходных процессов и получение подробной информации о состоянии распределительных систем. Fluke 434 относится к категории многофункциональных анализаторов качества электроэнергии, обеспечивающих одновременное измерение нескольких электрических параметров с высокой точностью.
Технические характеристики
Основные параметры Fluke 434 определяют возможности прибора при исследовании промышленных и энергетических объектов. Анализатор использует четырехканальную систему измерения напряжения и тока, позволяющую работать с трехфазными сетями с подключением нейтрального проводника. Ниже представлены ключевые технические характеристики устройства:
- количество входов напряжения — 4 канала для измерения трех фаз и нейтрали,
- максимальное измеряемое напряжение — до 1000 В действующего значения RMS,
- номинальный диапазон измерения напряжения — от 50 В до 500 В согласно требованиям IEC 61000-4-30,
- диапазон выбора измеряемого напряжения — от 1 В до 1000 В с использованием различных масштабов,
- максимальное импульсное напряжение на входах — до 6000 В,
- входное сопротивление измерительных каналов напряжения — около 4 МОм с емкостью 5 пФ,
- полоса пропускания измерительной системы — более 10 кГц с возможностью отображения быстрых переходных процессов,
- количество входов тока — 4 канала для трех фаз и нейтрали,
- максимальный диапазон измерения тока с гибкими датчиками i430 Flex — до 6000 А,
- погрешность измерения тока — около ±0,5 % плюс 5 единиц младшего разряда,
- диапазон измерения частоты при номинале 50 Гц — от 42,50 Гц до 57,50 Гц,
- диапазон измерения частоты при номинале 60 Гц — от 51,00 Гц до 69,00 Гц,
- разрешение измерения частоты — 0,01 Гц,
- диапазон измерения активной мощности — до 6000 МВт,
- разрешение измерения мощности — от 0,1 Вт до 1 МВт,
- точность измерения мощности — около ±1 % плюс 10 единиц младшего разряда,
- объем карты памяти для хранения результатов — 8 ГБ,
- категория безопасности измерений — CAT III до 1000 В и CAT IV до 600 В,
- степень защиты корпуса — IP51,
- масса прибора с аккумулятором — приблизительно 2 кг.
Принцип работы Fluke 434 основан на цифровой обработке входных электрических сигналов. Измерительные каналы получают данные от подключенных токовых и потенциальных датчиков, после чего встроенная система обработки выполняет анализ амплитудных, временных и частотных характеристик. Прибор способен фиксировать отклонения параметров сети, сравнивать полученные значения с установленными пределами и формировать структурированную информацию для последующего анализа.
Особенности конструкции устройства

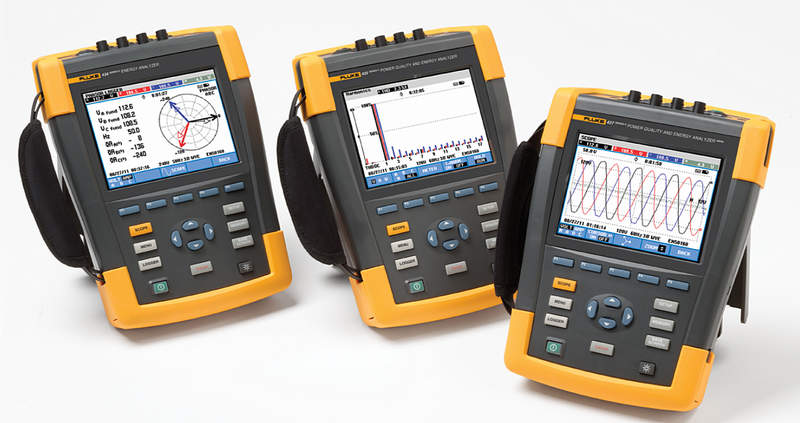

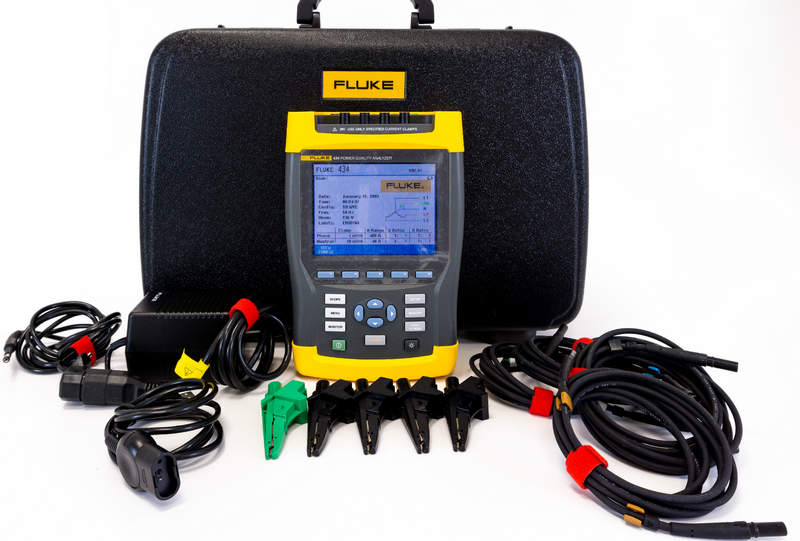

Конструкция Fluke 434 выполнена с учетом требований к мобильным промышленным измерительным приборам. Корпус устройства объединяет измерительный модуль, систему управления, цветной дисплей и блок автономного питания. Передняя панель оснащена функциональными клавишами, обеспечивающими быстрый доступ к режимам анализа, а графический экран позволяет отображать осциллограммы, тренды, таблицы значений и векторные диаграммы. В основе архитектуры прибора находится многоканальная система синхронного сбора данных. Такой подход обеспечивает одновременную обработку параметров всех фаз электрической сети и позволяет анализировать взаимное влияние отдельных элементов системы. Для подключения используются специализированные измерительные кабели и гибкие токовые датчики, которые обеспечивают возможность работы с проводниками различного диаметра без нарушения электрической схемы.
Автономная работа обеспечивается литий-ионным аккумулятором емкостью 28 Вт·ч, который позволяет выполнять продолжительные измерительные операции без постоянного подключения к внешнему источнику питания. Встроенная система регистрации данных поддерживает длительное сохранение результатов измерений с заданными временными интервалами. Конструктивные особенности Fluke 434 включают защитные элементы корпуса, устойчивость к эксплуатационным нагрузкам и возможность применения в условиях промышленных объектов. Прибор предназначен для исследования как стандартных рабочих режимов, так и нестабильных процессов, возникающих при изменении нагрузки, коммутации оборудования или появлении помех в сети.
Режимы работы и функциональные возможности
Функциональные режимы Fluke 434 позволяют выполнять различные виды анализа электрических систем. К основным возможностям оборудования относятся:
- измерение параметров трехфазных и однофазных электрических сетей,
- контроль действующего значения напряжения и тока,
- регистрация активной, реактивной и полной мощности,
- определение потребляемой электрической энергии,
- анализ коэффициента мощности cos ,
- контроль гармонических составляющих напряжения и тока,
- определение уровня несбалансированности фаз,
- фиксация провалов, выбросов и кратковременных изменений напряжения,
- регистрация длительных трендов изменения параметров сети,
- отображение формы сигнала в режиме реального времени,
- анализ фазовых соотношений между током и напряжением,
- сохранение результатов измерений на карту памяти,
- формирование отчетных данных с использованием специализированного программного обеспечения.
Работа анализатора основана на непрерывном мониторинге электрических параметров и сравнении полученных данных с нормативными значениями. Такой принцип позволяет выявлять нестабильные режимы эксплуатации оборудования и определять характер изменения характеристик электросети.
Области применения
Fluke 434 используется в различных направлениях промышленной эксплуатации электрических систем. Основными областями применения являются:
- обследование распределительных сетей промышленных предприятий,
- контроль качества электропитания технологического оборудования,
- анализ параметров электродвигателей и силовых установок,
- исследование причин нестабильной работы электрических нагрузок,
- контроль энергопотребления производственных объектов,
- мониторинг параметров систем электроснабжения зданий,
- проверка характеристик трехфазных электрических цепей,
- длительная регистрация изменений рабочих параметров сети.
Таким образом, анализатор качества электроэнергии Fluke 434 является современным измерительным прибором для комплексного исследования электрических параметров и контроля характеристик энергетических систем. Высокая точность измерений, развитая система регистрации данных и широкий набор функциональных режимов делают оборудование эффективным инструментом для промышленного анализа электрических сетей. Компания «Олниса» осуществляет поставку промышленного оборудования, включая профессиональные измерительные приборы Fluke. В каталоге компании представлены надежные решения для контроля и анализа электрических систем от ведущих производителей. «Олниса» обеспечивает поставку оборудования по всей стране, предлагая качественную продукцию для предприятий различных отраслей промышленности.
