Промышленный контроллер EVCO C для стабильной работы автоматизированных установок

Контроллеры EVCO C представляют собой класс электронных программируемых устройств, предназначенных для управления технологическими процессами в системах холодильного оборудования, вентиляции, кондиционирования воздуха и автоматизации инженерных установок. Архитектура таких устройств основана на применении микропроцессорного управления, возможности конфигурирования входов и выходов, а также использовании промышленных интерфейсов связи. Контроллеры EVCO C обеспечивают обработку сигналов от датчиков, выполнение алгоритмов регулирования и передачу данных между элементами автоматизированных комплексов. Серия включает различные варианты исполнения с разным количеством каналов ввода-вывода, объемом памяти и коммуникационными возможностями, что позволяет использовать устройства в системах различной сложности.

Технические характеристики

Основные параметры контроллеров EVCO C определяются конструкцией электронного модуля, количеством подключаемых устройств и поддерживаемыми режимами управления. Устройства работают от напряжения питания 24 VAC/DC, имеют модульное исполнение для установки на DIN-рейку и обеспечивают обработку аналоговых и цифровых сигналов. Ключевыми техническими характеристиками являются:

• напряжение питания контроллера составляет 24 VAC/DC, что обеспечивает совместимость с промышленными системами управления и автоматизации,
• количество аналоговых входов может достигать 6 каналов с поддержкой датчиков PTC, NTC, Pt1000, сигналов 0–5 В, 0–10 В, 0–20 мА и 4–20 мА,
• количество цифровых входов достигает 11 каналов для подключения дискретных датчиков, контактов аварийной сигнализации и управляющих элементов,
• частота обработки импульсных сигналов цифровыми входами может составлять до 2 кГц, что позволяет контролировать быстродействующие процессы,
• аналоговые выходы поддерживают сигналы 0–10 В, PWM, 0–20 мА и 4–20 мА для управления исполнительными механизмами,
• цифровые выходы выполнены на базе электромеханических реле с коммутационной нагрузкой до 3 А при напряжении 250 VAC,
• коммуникационные интерфейсы включают RS-485, CAN, USB и Ethernet в зависимости от исполнения устройства,
• поддерживаемые протоколы передачи данных включают MODBUS RTU, MODBUS TCP, BACnet MS/TP и BACnet IP,
• объем внутренней памяти отдельных моделей может достигать 1 МБ и 2 МБ для хранения программ управления и параметров,
• функция регистрации данных позволяет сохранять до 32 технологических переменных и 32 событий для последующего анализа,
• конструкция корпуса предусматривает установку в шкафах автоматики на стандартную DIN-рейку шириной 35 мм,
• степень защиты корпуса соответствует требованиям промышленной эксплуатации и обеспечивает защиту электронных компонентов от внешних воздействий.

Принцип работы EVCO C основан на циклическом опросе подключенных датчиков, сравнении полученных значений с заданными параметрами и формировании управляющих сигналов для исполнительных устройств. Микропроцессор выполняет запрограммированный алгоритм регулирования, обеспечивая поддержание температуры, давления, влажности, скорости воздушных потоков и других технологических параметров.

Особенности конструкции устройств

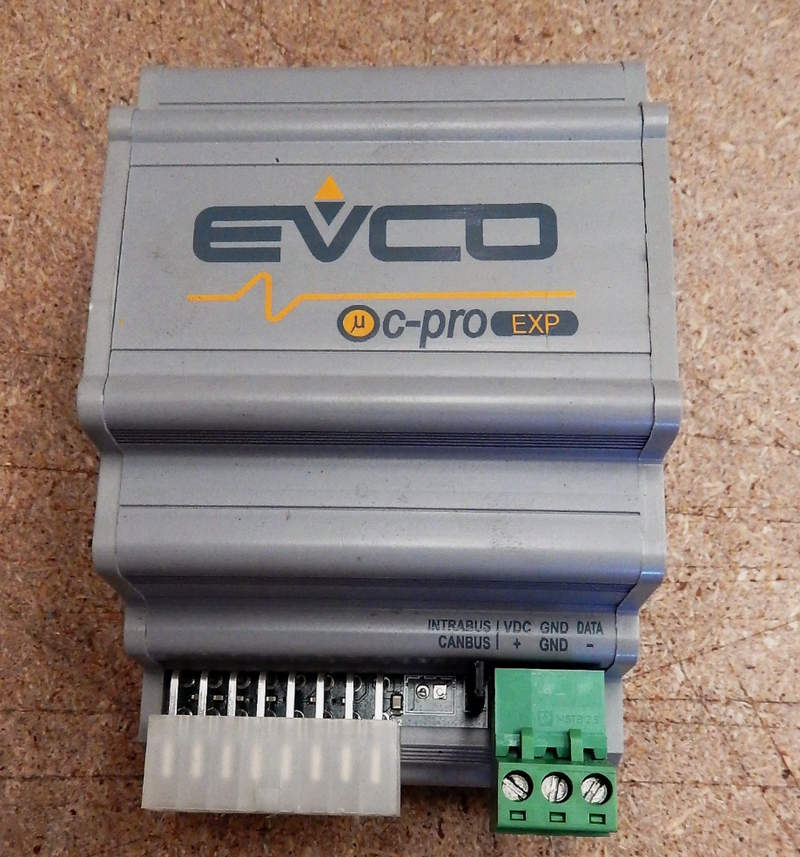

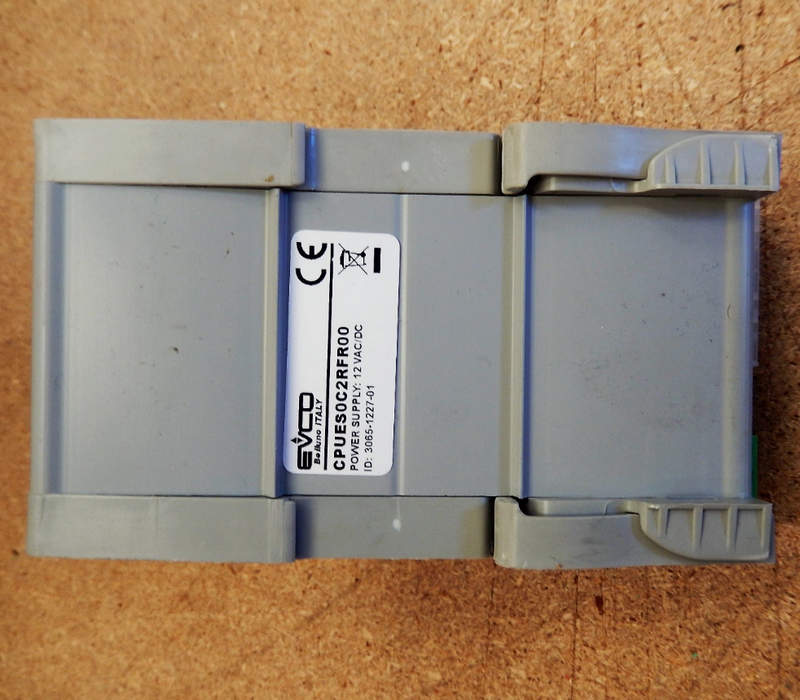

Конструкция контроллеров EVCO C предусматривает модульную архитектуру, позволяющую адаптировать устройство под различные задачи промышленной автоматизации. Электронный блок размещается в компактном корпусе, предназначенном для монтажа внутри электрических шкафов. Подключение осуществляется через съемные или винтовые клеммные соединения, обеспечивающие надежное соединение силовых и сигнальных цепей. В зависимости от модели контроллер может оснащаться встроенным пользовательским интерфейсом с графическим LCD-дисплеем размером 128 × 64 пикселя либо светодиодной индикацией рабочих параметров. Управление осуществляется посредством программируемого программного обеспечения, позволяющего создавать индивидуальные алгоритмы обработки сигналов и управления оборудованием.

Важной особенностью конструкции является наличие расширяемой системы коммуникации. Интерфейсы RS-485 и CAN позволяют объединять несколько устройств в единую сеть управления, а Ethernet обеспечивает передачу данных через современные промышленные информационные системы. Контроллеры поддерживают подключение внешних модулей расширения, что позволяет увеличивать количество каналов ввода-вывода без замены основного устройства. Архитектура EVCO C предусматривает несколько режимов функционирования: автоматический режим с выполнением заданного алгоритма регулирования, ручной режим для проверки работы исполнительных механизмов, режим диагностики для контроля состояния входов и выходов, а также режим регистрации параметров для анализа работы оборудования.

Области применения

Контроллеры EVCO C используются в различных направлениях промышленной автоматизации и управления инженерными системами. Основными областями применения являются:

• системы управления холодильными установками и промышленными агрегатами охлаждения,
• установки вентиляции и кондиционирования воздуха,
• автоматизированные системы управления климатическим оборудованием,
• прецизионные установки контроля температуры и влажности,
• тепловые насосы и технологические системы отопления,
• воздушные обрабатывающие агрегаты с несколькими контурами регулирования,
• промышленные установки с необходимостью контроля аналоговых и цифровых параметров,
• оборудование с распределенной архитектурой управления через промышленные сети связи.

Таким образом, контроллеры EVCO C являются эффективными устройствами промышленной автоматизации, сочетающими программируемость, расширенные коммуникационные возможности и надежную конструкцию. Они применяются для управления современными инженерными системами и обеспечивают точное регулирование технологических процессов. Компания «Олниса» предлагает поставку контроллеров EVCO C и другого промышленного оборудования для предприятий различных отраслей. В ассортименте компании представлены современные компоненты автоматизации, предназначенные для построения надежных технических систем. «Олниса» осуществляет поставку качественного промышленного оборудования с соблюдением требований к комплектации и техническим характеристикам продукции.
