Сканер Datalogic QuickScan QD2430: надежное решение для быстрого считывания штрихкодов
Ручной проводной сканер Datalogic QuickScan QD2430 предназначен для распознавания одномерных и двумерных кодов. Аппарат класса area imager получает изображение всей маркировки, после чего декодер анализирует геометрию светлых и тёмных элементов. Такая схема позволяет считывать символы в разных направлениях, работать с бумагой и экранами, распознавать умеренно повреждённые этикетки. Проводное исполнение обеспечивает постоянное питание и устойчивый обмен данными.
Технические характеристики
Основные параметры модели, часть которых зависит от интерфейсной модификации и настроек, представлены ниже:
- тип оптической системы — двумерный матричный формирователь изображения с разрешением сенсора 752 × 480 пикселей,
- источник подсветки — светодиод видимого белого спектра, прицельная система — синяя светодиодная метка,
- угол поля обзора — приблизительно 26 по горизонтали и 16 по вертикали,
- пространственная ориентация — наклон до ±65, поворот относительно оси до ±60 и вращение на 360,
- минимальная контрастность печати — около 25% разности отражения между штрихами и фоном,
- минимальная разрешаемая ширина элемента для линейного кода — ориентировочно 0,102 мм, или 4 mil,
- типичная дальность чтения EAN-13 с модулем 13 mil — от 0,5 до 35 см,
- типичная дальность чтения Data Matrix с модулем 10 mil — от 0,5 до 14,5 см,
- поддерживаемые соединения — USB, RS-232 либо клавиатурный интерфейс в зависимости от кабеля и комплектации,
- напряжение питания — 5 В постоянного тока с допустимым отклонением около ±5%,
- потребляемый ток в рабочем состоянии — ориентировочно 140 мА, в режиме ожидания — менее 1 мА,
- габаритные размеры корпуса — примерно 163 × 91 × 41 мм,
- масса без соединительного кабеля — около 145 г,
- степень оболочечной защиты — IP42,
- стойкость к падению — многократные падения на бетон с высоты 1,5 м,
- рабочая температура — от 0 до +50 C, температура хранения — от −40 до +70 C,
- допустимая относительная влажность — от 5 до 95% без образования конденсата,
- устойчивость к внешнему освещению — до 100 000 лк.
Распознаваемые символики и режимы
Аппарат распознаёт распространённые форматы автоматической идентификации. Нужный набор активируется конфигурационными кодами. К основным группам относятся:
- линейные символики EAN-8, EAN-13, UPC-A, UPC-E, Code 39, Code 128, Codabar и Interleaved 2 of 5,
- составные форматы GS1 DataBar и GS1 Composite,
- двумерные матричные коды Data Matrix, QR Code, Micro QR и Aztec,
- многострочные символики PDF417, MicroPDF417 и MacroPDF417,
- обычное ручное считывание с запуском по нажатию клавиши,
- автоматическое распознавание при размещении прибора на подставке,
- режим чтения с дисплея мобильного устройства или компьютерного монитора,
- передача результата с настраиваемыми префиксами, суффиксами и управляющими символами.
Принцип работы
После нажатия клавиши электроника включает подсветку. Объектив проецирует отражённый свет на матричный сенсор. Кадр преобразуется в массив яркостей, корректируется по контрасту и исследуется на наличие границ, поисковых элементов и зон синхронизации. Для линейного кода декодер восстанавливает последовательность штрихов и пробелов; для QR Code или Data Matrix определяет ориентацию, строит сетку, извлекает модули и применяет коррекцию ошибок. После проверки контрольных знаков результат направляется через интерфейс в информационную систему. Операцию подтверждают световой индикатор, звук и Datalogic Green Spot.
Особенности конструкции

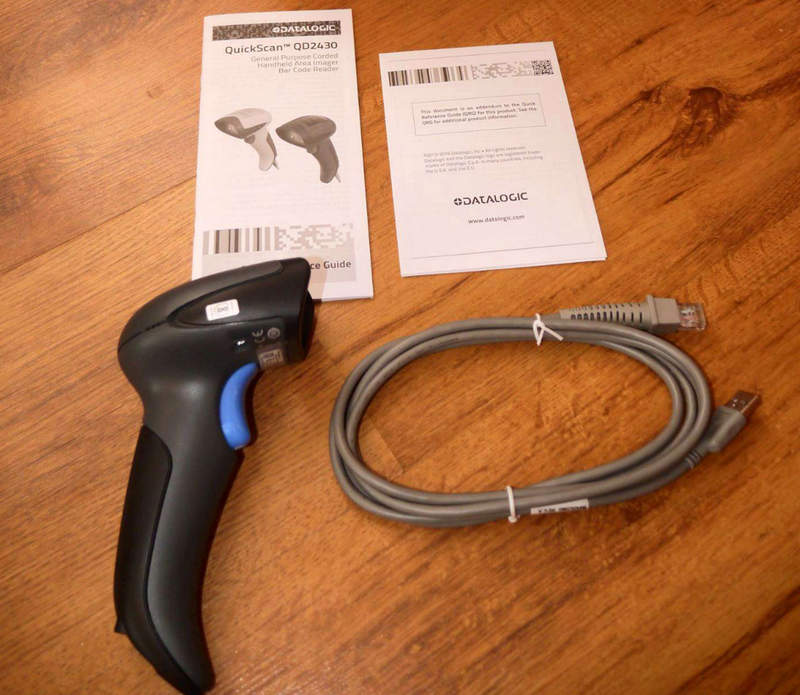

Корпус выполнен в пистолетной форме: клавиша запуска находится под указательным пальцем, а окно ориентируется движением кисти. Полимер защищает плату и модуль изображения. Заглублённое окно реже контактирует с предметами. Сменный кабель фиксируется снизу рукоятки, поэтому его можно заменить без разборки электроники. Небольшая масса уменьшает нагрузку при повторяющихся действиях. Подставка переводит аппарат в презентационный режим: оператор подносит объект к зоне обзора, не удерживая сканер.
Области применения
QD2430 применяется там, где требуется получать данные с разных носителей. Типовыми направлениями являются:
- кассовые узлы розничных магазинов и пункты самообслуживания,
- приёмка, маркировка и инвентаризация продукции на складе,
- идентификация заказов в пунктах выдачи и службах доставки,
- регистрация билетов, талонов, электронных купонов и карт лояльности,
- учёт документов, образцов, комплектующих и производственных партий,
- считывание кодов с экранов смартфонов при безбумажном обслуживании.
Таким образом, Datalogic QuickScan QD2430 объединяет матричное считывание, поддержку распространённых 1D- и 2D-форматов и несколько сценариев запуска. Архитектура рассчитана на интенсивную обработку маркировки в торговых, складских и организационных системах. Компания «Олниса» осуществляет поставку сканеров Datalogic QuickScan QD2430 и другого промышленного оборудования. «Олниса» поставляет предприятиям технические средства для всех процессов. Ассортимент компании охватывает оборудование для автоматизации, контроля и идентификации.
