Анализатор Fluke 435 II — высокая точность измерений и эффективный контроль электросетей

Анализатор качества электроэнергии Fluke 435 II представляет собой высокоточный измерительный прибор для комплексного контроля параметров трехфазных электрических систем. Устройство применяется для регистрации, анализа и оценки характеристик электроснабжения, включая напряжение, ток, мощность, гармонические искажения, переходные процессы и энергетические потери. Fluke 435 II относится к профессиональному классу оборудования, предназначенного для исследования стабильности электрических сетей и выявления отклонений рабочих параметров. Прибор поддерживает измерения по требованиям стандарта IEC 61000-4-30 класса A, что обеспечивает высокую точность регистрации параметров качества электроэнергии. Конструкция анализатора основана на многоканальной архитектуре измерения, позволяющей одновременно контролировать несколько электрических величин без необходимости последовательного переключения режимов. Fluke 435 II используется для оценки состояния промышленных сетей, контроля работы силового оборудования и анализа причин снижения эффективности электрических установок.

Технические характеристики

Основные параметры Fluke 435 II определяют его возможности при проведении профессиональных измерений:

• Диапазон измерения фазного напряжения составляет от 1 В до 1000 В с разрешением до 0,01 В и погрешностью около ±0,1 % от номинального значения,
• максимальное измеряемое пиковое напряжение достигает 1400 В при стандартных режимах и до 6000 В при регистрации переходных процессов,
• количество входных каналов напряжения составляет 4 линии для контроля трех фаз и нейтрального проводника,
• диапазон измерения переменного и постоянного тока с гибкими датчиками iFlex достигает от 0,5 А до 6000 А в зависимости от выбранного коэффициента преобразования,
• точность измерения тока составляет приблизительно ±0,5 % от показания с учетом количества отсчетов,
• частотный диапазон включает номинальные сети 50 Гц и 60 Гц с разрешением измерения до 0,001 Гц,
• диапазон измерения активной, реактивной и полной мощности достигает 6000 МВт при использовании соответствующих токовых датчиков,
• коэффициент мощности измеряется в диапазоне от 0 до 1 с разрешением 0,001,
• регистрация гармоник выполняется до 50-го порядка в соответствии с принципами группировки IEC 61000-4-7,
• измерение коэффициента суммарных гармонических искажений THD выполняется в диапазоне от 0 до 100 %,
• класс безопасности прибора соответствует CAT IV 600 В и CAT III 1000 В для эксплуатации в распределительных электрических системах.

Принцип работы Fluke 435 II основан на непрерывном цифровом преобразовании входных сигналов с последующей обработкой полученных данных встроенным вычислительным модулем. Измерительные каналы фиксируют мгновенные значения напряжения и тока, после чего система рассчитывает электрические параметры, формирует графики изменения характеристик и сохраняет результаты для последующего анализа. Такой подход позволяет контролировать как стабильные рабочие режимы, так и кратковременные нарушения параметров сети.

Особенности конструкции устройства

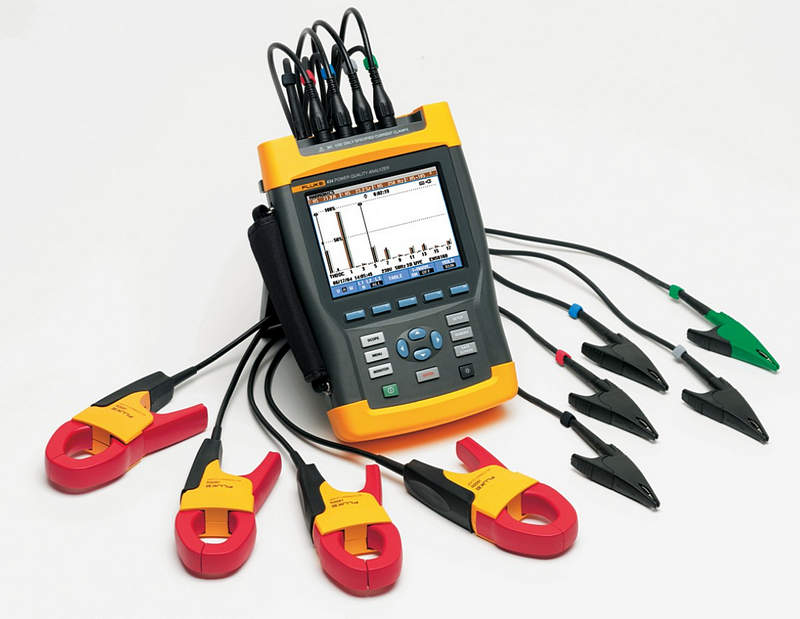

Fluke 435 II выполнен в прочном переносном корпусе, рассчитанном на эксплуатацию в условиях промышленных объектов. Конструкция прибора включает цветной дисплей для отображения цифровых значений, осциллограмм, графиков трендов и векторных диаграмм. В верхней части корпуса расположены разъемы для подключения четырех измерительных каналов напряжения и токовых датчиков, что обеспечивает одновременный контроль трехфазных сетей с нейтральным проводником. Встроенная система регистрации данных позволяет выполнять длительный мониторинг параметров электросети. Функция AutoTrend автоматически записывает изменения напряжения, тока, частоты, мощности, гармоник и других характеристик без необходимости ручного запуска отдельных измерительных процессов. Анализатор сохраняет информацию о событиях с фиксацией времени возникновения, продолжительности и величины отклонения.

Конструктивной особенностью Fluke 435 II является наличие режима регистрации переходных процессов. Данный режим предназначен для обнаружения кратковременных импульсных изменений напряжения, возникающих при коммутации оборудования, запуске электродвигателей или изменении нагрузки. Прибор способен выполнять высокоскоростную запись формы сигнала, что позволяет детально исследовать динамику электрической сети. Дополнительным элементом функциональной архитектуры является встроенный анализ энергетических потерь. Система оценивает влияние реактивной мощности, несбалансированности фаз, гармонических искажений и других факторов на эффективность потребления энергии. Полученные данные позволяют определить влияние качества электроэнергии на эксплуатационные характеристики оборудования.

Области применения

Основные направления использования Fluke 435 II включают:

• анализ параметров промышленных трехфазных электрических сетей,
• контроль качества электроснабжения производственных объектов,
• исследование причин перегрузок и нестабильности электрических установок,
• проверку характеристик электродвигателей и силовых приводов,
• измерение гармонических искажений в сетях с нелинейными нагрузками,
• оценку энергетической эффективности распределительных систем,
• регистрацию провалов, скачков и кратковременных изменений напряжения,
• контроль параметров преобразовательного и силового оборудования.

Прибор применяется на предприятиях различных отраслей, где требуется получение точных данных о состоянии электрической инфраструктуры. Fluke 435 II позволяет выполнять комплексное исследование параметров сети благодаря объединению функций анализатора качества электроэнергии и измерительного регистратора.

Преимущества Fluke 435 II

Ключевыми эксплуатационными достоинствами прибора являются:

• высокая точность измерений,
• надежная конструкция для промышленного применения,
• удобство анализа полученных данных,
• стабильная работа при длительном мониторинге,
• универсальность измерительных функций,
• защищенность корпуса и измерительных цепей.

Таким образом, Fluke 435 II является современным анализатором качества электроэнергии, объединяющим широкий набор измерительных функций для исследования параметров электрических сетей. Высокая точность регистрации, поддержка расширенного анализа гармоник, контроль энергетических показателей и возможность фиксации переходных процессов делают прибор востребованным решением для промышленного измерительного контроля. Компания «Олниса» осуществляет поставку промышленного оборудования, включая профессиональные измерительные приборы Fluke. В каталоге «Олниса» представлено оборудование для решения задач контроля электрических параметров и анализа характеристик промышленных систем. Поставка продукции выполняется с обеспечением надежного доступа к оригинальному промышленному оборудованию.
