Промышленные воздуходувки Elmo Rietschle для стабильных технологических процессов

Воздуходувки Elmo Rietschle применяются в промышленных системах, где требуется стабильное перемещение воздуха или технологических газов при сравнительно небольшом перепаде давления. Оборудование используется для нагнетания, создания разрежения, вентиляции, транспортирования и аэрации. Принцип действия основан на передаче энергии газовому потоку вращающимся рабочим колесом. Агрегаты способны работать непрерывно или включаться по сигналу системы автоматики.

Технические характеристики

Ниже перечислены основные параметры, определяющие рабочие возможности воздуходувок Elmo Rietschle в составе промышленного оборудования:

• производительность по воздуху в зависимости от серии составляет примерно от 40 до 2500 м3/ч,
• создаваемый перепад давления может находиться в диапазоне от 50 до 1000 мбар,
• уровень вакуума для соответствующих исполнений достигает приблизительно от −50 до −800 мбар,
• мощность электродвигателя в типовых промышленных исполнениях составляет от 0,25 до 30 кВт,
• номинальное напряжение питания трехфазных моделей обычно равно 230/400 В или 400/690 В,
• частота питающей сети составляет 50 или 60 Гц,
• частота вращения рабочего колеса при 50 Гц находится около 2800–3000 об/мин,
• при частоте 60 Гц скорость вращения может достигать примерно 3400–3600 об/мин,
• температура перемещаемой среды для стандартных исполнений обычно находится в пределах от −20 до +40 C,
• допустимая температура окружающего воздуха в типовом режиме составляет приблизительно от −20 до +40 C,
• степень защиты электродвигателя в распространенных исполнениях соответствует IP55,
• класс изоляции обмоток электродвигателя часто соответствует классу F,
• уровень звукового давления в зависимости от типоразмера может составлять примерно 55–80 дБ(А),
• режим эксплуатации рассчитан на непрерывный режим работы S1.

Особенности конструкции

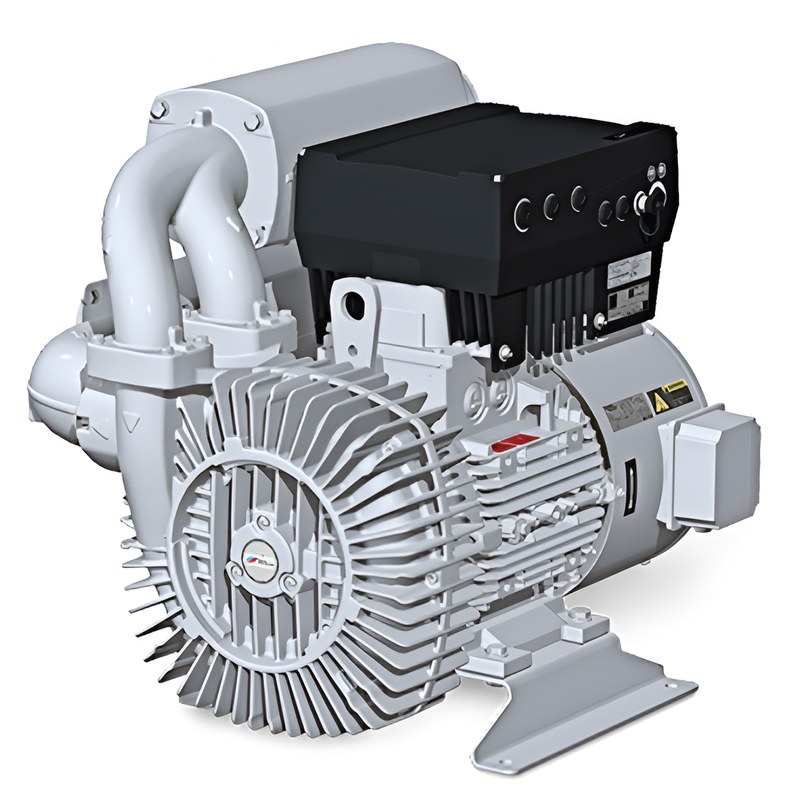

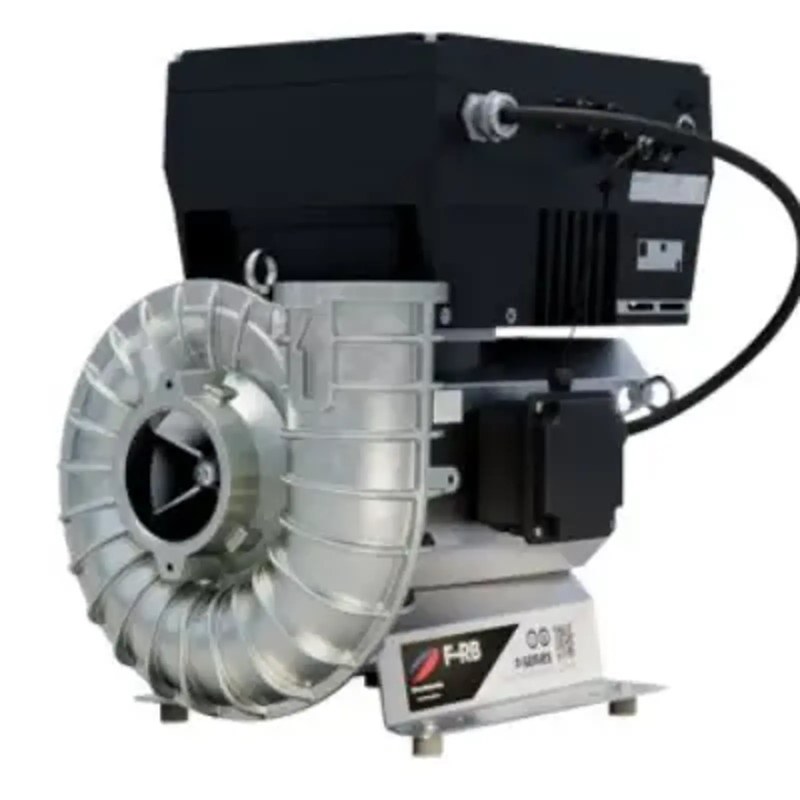

Ключевой особенностью конструкции является сочетание электродвигателя, рабочего колеса, корпуса и каналов, формирующих газовый поток. В вихревых воздуходувках воздух многократно ускоряется лопатками колеса и перемещается по кольцевому каналу, вследствие чего его давление возрастает по мере прохождения рабочей зоны. Применяются одноступенчатые и двухступенчатые схемы, различающиеся создаваемым перепадом давления. Рабочее колесо устанавливается непосредственно на вал двигателя или соединяется с приводной частью без сложной ременной передачи, что уменьшает количество изнашиваемых узлов. Металлический корпус образует рабочую камеру, направляющие каналы и посадочные поверхности. На входе может устанавливаться фильтр, ограничивающий попадание твердых частиц в газовый тракт, а на выпуске используются глушители, клапаны и элементы трубной обвязки. Охлаждение двигателя осуществляется внешним воздушным потоком. Отсутствие масла в рабочей камере позволяет получать поток без загрязнения смазочным материалом. Для защиты двигателя применяются термоконтакты или внешние устройства контроля перегрузки. При совместимости конкретного исполнения с преобразователем частоты производительность регулируется изменением скорости вращения. Монтаж выполняется с учетом направления потока, положения патрубков и условий охлаждения подшипниковых узлов.

Области и преимущества применения

Ниже представлены основные направления, в которых воздуходувки Elmo Rietschle применяются как источник напорного воздушного потока или разрежения:

• аэрация воды в очистных сооружениях и технологических резервуарах,
• подача воздуха в системы пневматического транспортирования гранул, порошков и легких сыпучих материалов,
• создание разрежения в упаковочных, печатных и полиграфических машинах,
• удержание листовых материалов на вакуумных столах и транспортных поверхностях,
• нагнетание воздуха в сушильные и охлаждающие технологические контуры,
• работа в пищевой, фармацевтической и химической промышленности при соблюдении требований к рабочей среде,
• удаление воздуха из емкостей и аппаратов в составе технологических установок,
• подача воздуха для горелочных устройств и процессов с контролируемым горением,
• использование в текстильном, деревообрабатывающем и упаковочном оборудовании,
• продувка, обдув и формирование воздушной подушки на автоматизированных линиях.

К основным преимуществам воздуходувок Elmo Rietschle относятся эксплуатационные и конструктивные свойства, важные для длительной промышленной работы.

• безмасляное перемещение воздуха в рабочей камере,
• возможность непрерывного режима работы S1,
• компактная компоновка двигателя и газового тракта,
• небольшое количество элементов, подверженных интенсивному механическому износу,
• возможность работы на нагнетание или создание разрежения,
• стабильность подачи воздуха при постоянной частоте вращения,
• совместимость с частотным регулированием для ряда исполнений,
• относительно невысокий уровень вибрации при правильном монтаже,
• простота интеграции в промышленную пневматическую или вакуумную систему,
• широкий диапазон производительности и перепада давления.

Таким образом, воздуходувки Elmo Rietschle предназначены для создания направленного воздушного потока, избыточного давления или разрежения в промышленных установках. Конструкция рассчитана на длительную промышленную работу. Разнообразие типоразмеров позволяет применять агрегаты в системах аэрации, транспортирования, сушки, упаковки и автоматизации. Компания «Олниса» поставляет воздуходувки Elmo Rietschle для промышленных предприятий и инженерных объектов. Поставка через «Олниса» позволяет комплектовать новым оборудованием проекты строительства, модернизации и технического переоснащения производственных систем.
