Насос Grundfos UP 20-15 N 150 — стабильная циркуляция и долговечная эксплуатация

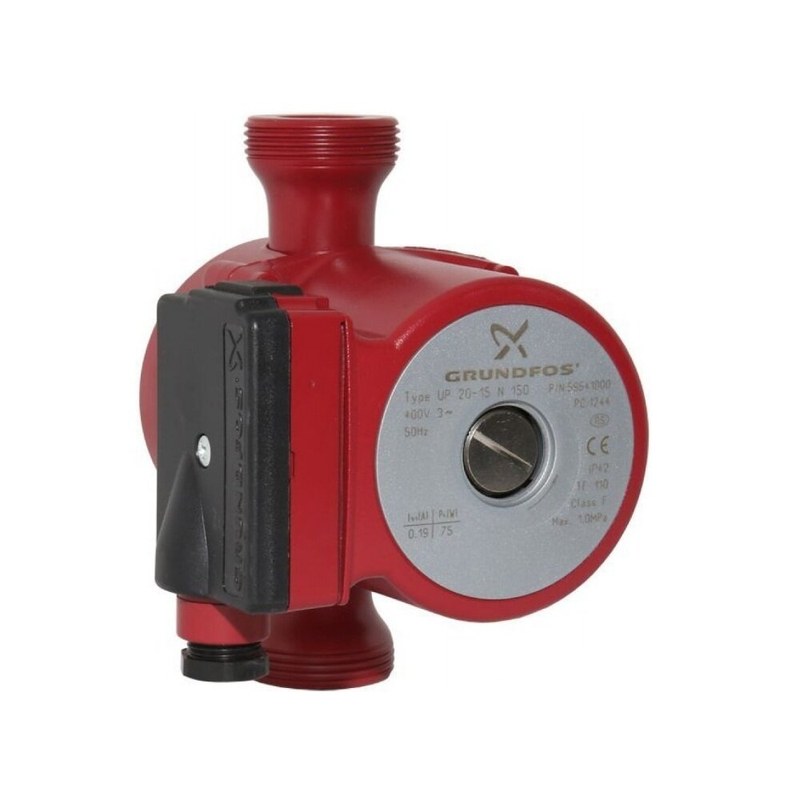

Циркуляционный насос Grundfos UP 20-15 N 150 представляет собой компактное насосное оборудование серии UP, предназначенное для организации постоянного движения воды в системах горячего водоснабжения. Конструкция устройства ориентирована на эксплуатацию в контурах рециркуляции, где требуется поддержание стабильной температуры воды и сокращение времени ожидания подачи горячего теплоносителя к точкам потребления. Модель оснащена корпусом из нержавеющей стали, что позволяет применять ее в системах с повышенными требованиями к стойкости материалов при контакте с водой.
Технические характеристики

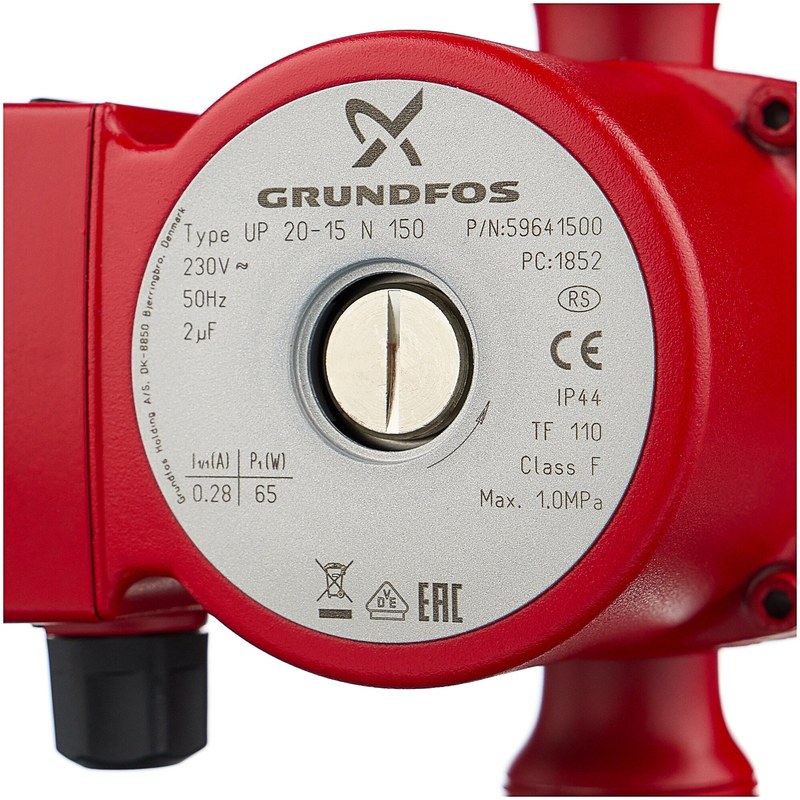

Ключевыми параметрами модели являются производительность, рабочее давление, электрические характеристики и конструктивные особенности, которые определяют возможности применения насоса в инженерных системах. Grundfos UP 20-15 N 150 рассчитан на работу от однофазной сети напряжением 230 В с частотой 50 Гц. Номинальная производительность оборудования составляет 1,13 м3/ч, максимальный напор достигает 1,5 м, а допустимое рабочее давление системы может составлять до 10 бар. Основные технические характеристики насоса включают следующие параметры:
- серия — UP N,
- номинальная мощность электродвигателя — 65 Вт,
- максимальная потребляемая мощность — 65 Вт,
- номинальная производительность — 1,13 м3/ч,
- максимальный напор — 1,5 м,
- монтажная длина — 150 мм,
- тип подключения — резьбовое соединение,
- диаметр присоединения — G 1 1/4,
- тип двигателя — однофазный асинхронный,
- способ охлаждения — охлаждение потоком перекачиваемой жидкости.
Конструктивные материалы насоса подобраны для эксплуатации в системах горячего водоснабжения. Корпус насосной части выполнен из коррозионностойкой нержавеющей стали, рабочее колесо изготовлено из композитного материала, а элементы опоры ротора выполнены с применением керамических и углеродных компонентов.
Особенности конструкции
Конструкция насоса включает следующие элементы:
- мокрый ротор, объединяющий насосную и электрическую части в единый блок,
- керамический вал и радиальные подшипники для стабильного вращения ротора,
- углеродный упорный подшипник для снижения механических нагрузок,
- композитное рабочее колесо с устойчивостью к воздействию рабочей среды,
- стальной роторный стакан для защиты электрической части двигателя,
- клеммную коробку для подключения к электрической сети,
- герметичную конструкцию с минимальным количеством уплотнительных элементов.
Принцип функционирования оборудования основан на преобразовании электрической энергии двигателя во вращательное движение ротора. При запуске электродвигателя рабочее колесо создает центробежную силу, благодаря которой вода перемещается внутри трубопроводного контура. За счет постоянной циркуляции обеспечивается равномерное распределение температуры воды в системе. Насос имеет фиксированную скорость вращения и рассчитан на эксплуатацию в режимах, где требуется стабильный расход без применения сложного регулирования. Электрическая часть защищена от короткого замыкания благодаря особенностям конструкции двигателя, поэтому дополнительное внешнее устройство защиты двигателя не требуется.
Области применения
Благодаря компактным размерам, устойчивым характеристикам и материалам исполнения Grundfos UP 20-15 N 150 применяется в различных инженерных системах, связанных с циркуляцией воды. Оборудование используется для поддержания постоянного движения жидкости в бытовых и коммерческих объектах. Основные направления применения включают:
- контуры подачи горячей воды в жилых зданиях,
- водяные контуры с необходимостью постоянного поддержания температуры,
- системы санитарного водоснабжения,
- вспомогательные циркуляционные линии.
Рабочий диапазон температуры жидкости от 2 C до 110 C позволяет использовать насос в системах, где требуется надежное перемещение нагретой воды. Материалы корпуса и внутренних деталей обеспечивают соответствие требованиям эксплуатации в условиях постоянного контакта с водной средой.
Таким образом, Grundfos UP 20-15 N 150 является эффективным циркуляционным насосом, предназначенным для обеспечения стабильного движения горячей воды в системах водоснабжения. Продуманная конструкция с мокрым ротором, использование нержавеющих материалов и оптимальные рабочие характеристики обеспечивают надежную эксплуатацию оборудования в различных инженерных установках. Компания «Олниса» поставляет Grundfos UP 20-15 N 150 и другое промышленное оборудование для предприятий и объектов различного назначения. Ассортимент компании включает современные насосные решения, электротехническое оборудование и комплектующие от ведущих производителей. «Олниса» обеспечивает поставку оборудования, необходимого для реализации надежных инженерных систем.
