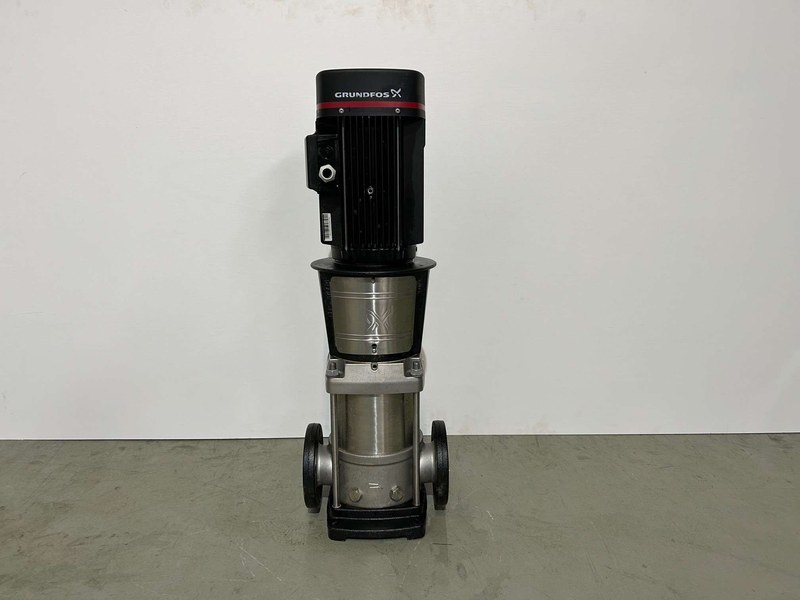

Промышленный насос Grundfos CRN 10 для стабильной работы систем водоснабжения и производства
Многоступенчатые вертикальные центробежные насосы Grundfos CRN 10 предназначены для работы в инженерных и промышленных системах, где требуется стабильное создание давления, высокая надежность и возможность эксплуатации с различными типами рабочих жидкостей. Оборудование относится к серии вертикальных многоступенчатых насосных агрегатов с корпусными элементами из коррозионностойких материалов, что позволяет использовать его в технологических процессах с повышенными требованиями к долговечности. Конструкция Grundfos CRN 10 основана на последовательном расположении рабочих колес, благодаря чему насос формирует необходимый напор при сохранении компактных размеров корпуса.
Технические характеристики
Основные параметры Grundfos CRN 10 определяют возможности применения агрегата в системах водоснабжения, повышения давления, технологической циркуляции и промышленных установках. Насос выполнен в вертикальном исполнении, имеет многоступенчатую гидравлическую часть и рассчитан на эксплуатацию с электродвигателями различной мощности в зависимости от выбранной модификации. Рабочие элементы изготовлены из нержавеющей стали, что обеспечивает устойчивость к воздействию воды и ряда химически активных сред. Ключевыми техническими характеристиками являются следующие параметры:
- тип оборудования — вертикальный многоступенчатый центробежный насос,
- серия — Grundfos CRN,
- номинальный диаметр подключения — 50 мм,
- количество рабочих ступеней — от 2 до нескольких десятков в зависимости от исполнения,
- рабочее давление системы — до 25 бар в стандартных вариантах исполнения,
- диапазон температуры перекачиваемой жидкости — от минус 20 C до плюс 120 C,
- материал корпуса и проточных деталей — нержавеющая сталь марки AISI 316,
- степень защиты двигателя — IP55,
- коэффициент полезного действия двигателя — до 90 % для высокоэффективных исполнений,
- максимальная производительность — около 10 м3/ч в зависимости от гидравлической характеристики,
- создаваемый напор — зависит от количества ступеней и выбранной рабочей точки,
- тип соединения с трубопроводом — фланцевое или резьбовое исполнение в зависимости от модификации,
- положение монтажа — вертикальное с расположением двигателя сверху насосной части.
Гидравлическая часть оборудования включает направляющие аппараты, рабочие колеса и промежуточные камеры, формирующие последовательное повышение давления. Такая конструкция позволяет уменьшить радиальные нагрузки на вал, повысить стабильность работы и обеспечить длительный срок службы основных компонентов.
Особенности конструкции
Конструкция Grundfos CRN 10 разработана с учетом требований промышленной эксплуатации и постоянной работы в составе технологических комплексов. Основным элементом агрегата является вертикальный цилиндрический корпус, внутри которого размещены рабочие ступени. Каждая ступень состоит из рабочего колеса и направляющего элемента, обеспечивающих преобразование кинетической энергии потока в давление. Корпус насосной части изготовлен из нержавеющей стали, благодаря чему оборудование сохраняет эксплуатационные характеристики при контакте с водой различного состава. Использование коррозионностойких материалов снижает вероятность образования отложений и повышает надежность при длительной эксплуатации. В конструкции применяется жесткий вал, соединенный с электродвигателем через муфтовое соединение. Вал обеспечивает передачу крутящего момента на рабочие колеса и рассчитан на постоянные циклы нагрузки. Для предотвращения утечек рабочей среды используется торцевое уплотнение, которое обеспечивает герметичность насосной камеры и уменьшает необходимость частого технического обслуживания. Электродвигатель насоса может оснащаться защитными системами от перегрузок, перегрева и воздействия внешних факторов. При использовании частотного регулирования возможно изменение скорости вращения двигателя для поддержания требуемых параметров давления и расхода. Это позволяет адаптировать работу агрегата к изменению нагрузки в системе. К основным конструктивным особенностям относятся:
- вертикальное расположение насосного агрегата для экономии монтажного пространства,
- многоступенчатая гидравлическая схема для получения высокого давления,
- рабочие колеса закрытого типа для повышения эффективности перекачивания,
- корпус из нержавеющей стали для устойчивости к коррозии,
- разборная конструкция для удобства замены отдельных элементов,
- торцевое уплотнение вала для защиты от протечек,
- электродвигатель промышленного исполнения для длительной непрерывной работы,
- оптимизированные проточные каналы для снижения гидравлических потерь.
Области применения
Основными направлениями использования являются:
- системы промышленного водоснабжения,
- установки повышения давления в зданиях и сооружениях,
- технологические линии производственных предприятий,
- системы фильтрации и водоочистки,
- циркуляционные контуры охлаждения оборудования,
- котельные и тепловые пункты,
- моечные установки высокого давления,
- системы подачи воды в промышленные процессы,
- установки подготовки технической воды.
Благодаря универсальности конструкции насос может применяться в системах с различными требованиями к производительности и напору. Многоступенчатый принцип работы обеспечивает стабильное давление даже при значительной протяженности трубопроводов и изменении условий эксплуатации.
Таким образом, Grundfos CRN 10 представляет собой современное насосное оборудование промышленного назначения, сочетающее многоступенчатую конструкцию, надежные материалы и эффективный принцип работы. Насос обеспечивает стабильную подачу жидкости и подходит для решения широкого спектра задач в инженерных и производственных системах. Компания «Олниса» поставляет промышленное оборудование ведущих производителей, включая насосные агрегаты Grundfos CRN 10. Оборудование доступно для предприятий, которым необходимы надежные технические решения для организации эффективных процессов перекачивания жидкостей. «Олниса» обеспечивает поставку промышленного оборудования высокого качества для различных отраслей и производственных объектов.
