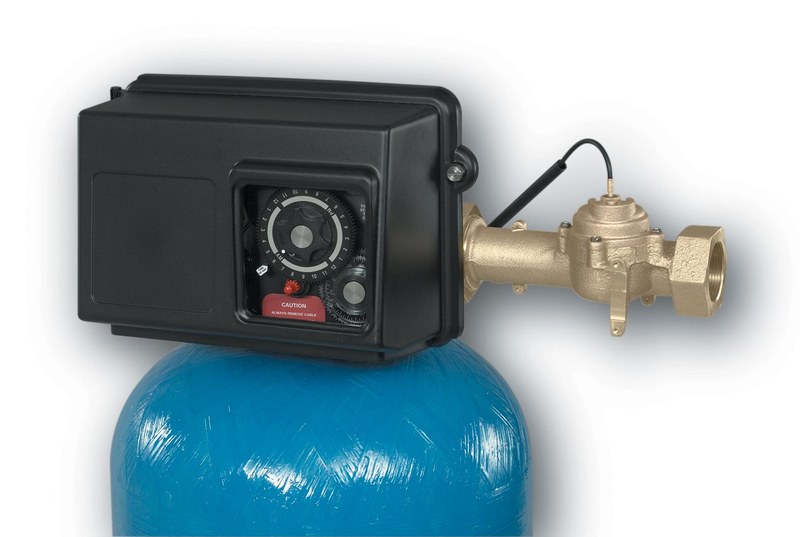

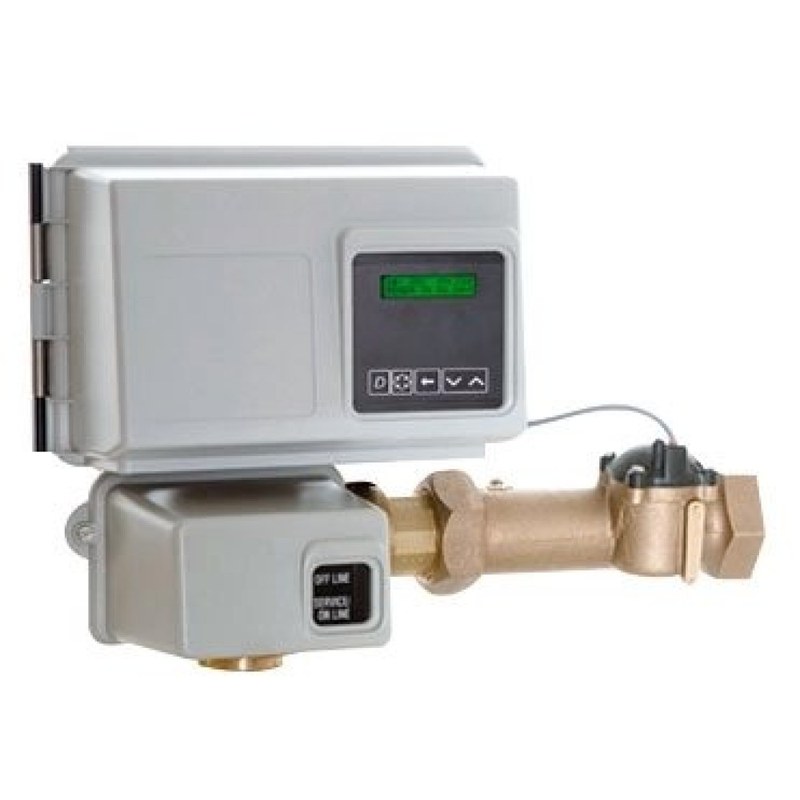

Клапан управления Fleck 2: надежность и удобство эксплуатации
Fleck 2 представляет собой обозначение двухдюймового класса управляющих клапанов, применяемых в установках фильтрации, умягчения и комплексной водоподготовки. Арматура такого формата рассчитана на работу с крупными фильтрующими корпусами и повышенными расходами воды, поэтому используется там, где требуется автоматическое переключение потоков между рабочим режимом и стадиями регенерации. Конструкция объединяет гидравлическую часть, привод, распределительный механизм и программируемый блок управления. В зависимости от модификации состав присоединений и допустимые расходы отличаются, однако принцип действия сохраняется: клапан изменяет направление потока по заданному циклу.
Технические характеристики
Ниже перечислены основные параметры, характерные для двухдюймовых управляющих клапанов Fleck 2:
- условный размер основных присоединений — 2 дюйма, приблизительно DN50,
- рабочая среда — вода для технологических и хозяйственно-питьевых систем,
- тип управления — автоматический, с электромеханическим или электронным приводом,
- питание блока управления — обычно 230 В переменного тока через понижающий трансформатор,
- напряжение привода — в распространенных исполнениях около 12–24 В,
- рабочее давление — ориентировочно от 1,4 до 8,5 бар в зависимости от конфигурации,
- температура обрабатываемой воды — обычно до 43 C,
- пропускная способность в сервисном режиме — десятки кубических метров в час и определяется гидравликой выбранной версии,
- присоединение дренажной линии — увеличенного сечения для интенсивного потока обратной промывки,
- режимы цикла — сервис, обратная промывка, регенерация, медленная промывка, быстрая промывка и заполнение реагентного бака,
- запуск регенерации — по времени, по расчетному ресурсу либо по сигналу расходомера,
- контроль расхода — импульсный или электронный при комплектации измерительным узлом,
- ориентация монтажа — верхняя или боковая в зависимости от корпуса фильтра,
- продолжительность отдельных этапов — программируется в минутах с учетом типа загрузки и требуемой интенсивности промывки.
Особенности конструкции
Особенностью Fleck 2 является увеличенное проходное сечение и последовательное переключение внутренних каналов. Корпус формирует тракты для подачи исходной воды, направления очищенного потока, отвода в дренаж и подачи регенерационного раствора. Переключающий узел приводится электродвигателем через редуктор и останавливается в расчетных положениях. Уплотнительные элементы разделяют зоны давления и ограничивают смешение потоков в переходных режимах. Программный блок задает последовательность операций и длительность стадий. В рабочем режиме вода проходит через фильтрующую загрузку по технологической схеме. При обратной промывке поток меняется, разрыхляет загрузку и выносит загрязнения в дренаж. В системах умягчения затем может выполняться подача солевого раствора через инжектор и медленная промывка для восстановления ионообменной способности смолы. Быстрая промывка уплотняет слой и удаляет остатки реагента. На завершающем этапе при необходимости производится заполнение реагентного бака водой. Гидравлическая часть рассчитана на многократное циклическое переключение. Привод не регулирует расход непрерывно, а переводит механизм между фиксированными технологическими позициями. Надежность работы зависит от состояния уплотнений, редуктора, чистоты управляющих каналов и соответствия расхода возможностям фильтрующего корпуса. При эксплуатации важны организация дренажа и допустимая интенсивность обратной промывки.
Области применения
Ниже представлены основные направления применения Fleck 2:
- умягчение воды на основе ионообменных смол,
- осветление воды с зернистыми фильтрующими загрузками,
- удаление железа и марганца со специализированными материалами,
- сорбционная очистка на активированном угле,
- предварительная подготовка воды перед мембранными установками,
- фильтрация воды в котельных и тепловых пунктах,
- водоподготовка для производственных линий,
- автоматизация регенерации крупных фильтров периодического действия.
Таким образом, Fleck 2 относится к управляющей арматуре увеличенного типоразмера для автоматизации фильтров и установок водоподготовки с двухдюймовыми присоединениями. Работа основана на последовательном изменении внутренних гидравлических каналов, что позволяет выполнять сервис, обратную промывку, регенерацию и завершающие стадии цикла без ручного переключения трубопроводов. Конкретные значения расхода, давления, схемы подключения и длительности операций определяются модификацией клапана и параметрами фильтрующей системы. Компания «Олниса» поставляет оборудование Fleck для промышленных и инженерных объектов по России. Поставка через «Олниса» обеспечивает предприятия управляющими клапанами и комплектующими для эксплуатации автоматических систем водоподготовки.
