Контроллер температуры Eliwell EW 961 для промышленного оборудования
Eliwell EW 961 представляет собой компактный электронный регулятор, для поддержания заданной температуры в холодильных установках, торговом оборудовании, камерах хранения и других системах, где требуется автоматическое управление компрессором. Прибор реализует дискретный принцип регулирования: измеряет температуру по сигналу датчика, сравнивает полученное значение с установленной уставкой и изменяет состояние выходного реле. Такая схема стабилизирует тепловой режим, ограничивает число пусков компрессора и задает алгоритм работы оборудования. Контроллер выполнен в панельном формате и рассчитан на постоянную эксплуатацию в локальной автоматике.
Технические характеристики
Ниже перечислены основные параметры Eliwell EW 961, определяющие электрические и эксплуатационные свойства. Конкретное исполнение по питанию и типу датчика зависит от модификации прибора:
- формат лицевой панели — приблизительно 74 × 32 мм,
- монтаж — в вырез панели с фиксацией корпуса,
- индикация — цифровой светодиодный дисплей с отображением температуры,
- измерительный вход — температурный датчик NTC либо PTC по версии,
- тип регулирования — двухпозиционный, с переключением реле относительно заданной уставки,
- число основных релейных выходов — 1,
- назначение реле — управление компрессором либо контактором,
- типовая коммутируемая нагрузка реле — до 8 А при 250 В переменного тока для резистивной нагрузки,
- напряжение питания — 12 В переменного/постоянного тока либо 230 В переменного тока по версии,
- частота питающей сети — 50/60 Гц,
- дискретность индикации — 1 C либо 0,1 C в зависимости от конфигурации,
- диапазон измерения для типовых холодильных датчиков — ориентировочно от −50 до +99 C,
- регулируемая уставка — задается программно в пределах разрешенного диапазона,
- дифференциал включения — настраиваемый параметр между точками отключения и повторного запуска,
- задержка повторного пуска компрессора — программируемая, задаваемая в минутах,
- режим размораживания — естественный, путем остановки компрессора на установленный интервал,
- управление параметрами — кнопками на лицевой панели,
- сохранение настроек — энергонезависимая память,
- рабочее положение — панельное, внутри шкафа или корпуса оборудования,
- степень защиты лицевой части — повышенная при корректной установке и уплотнении.
Особенности конструкции

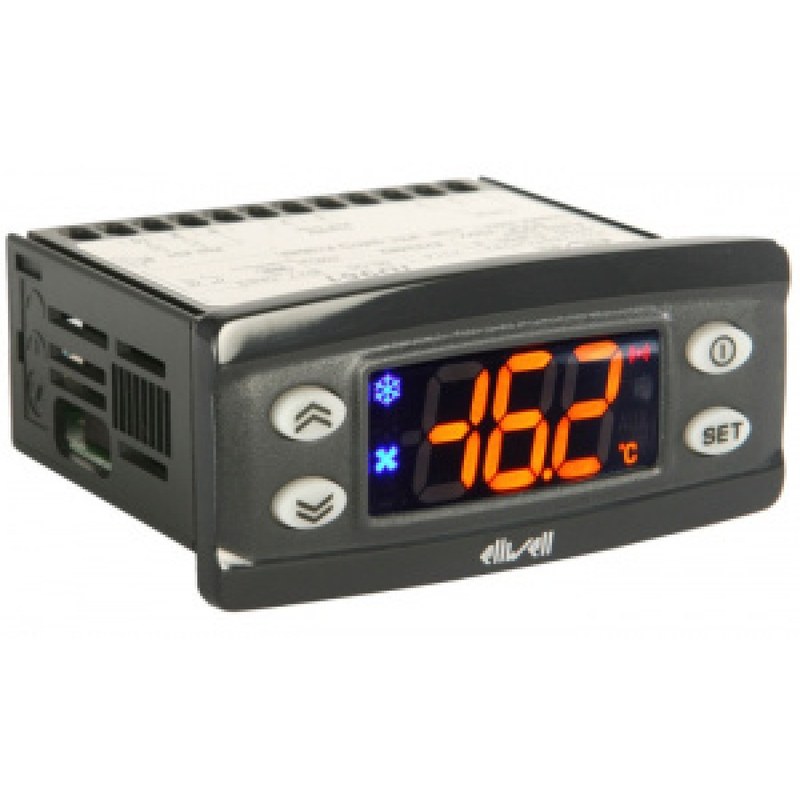

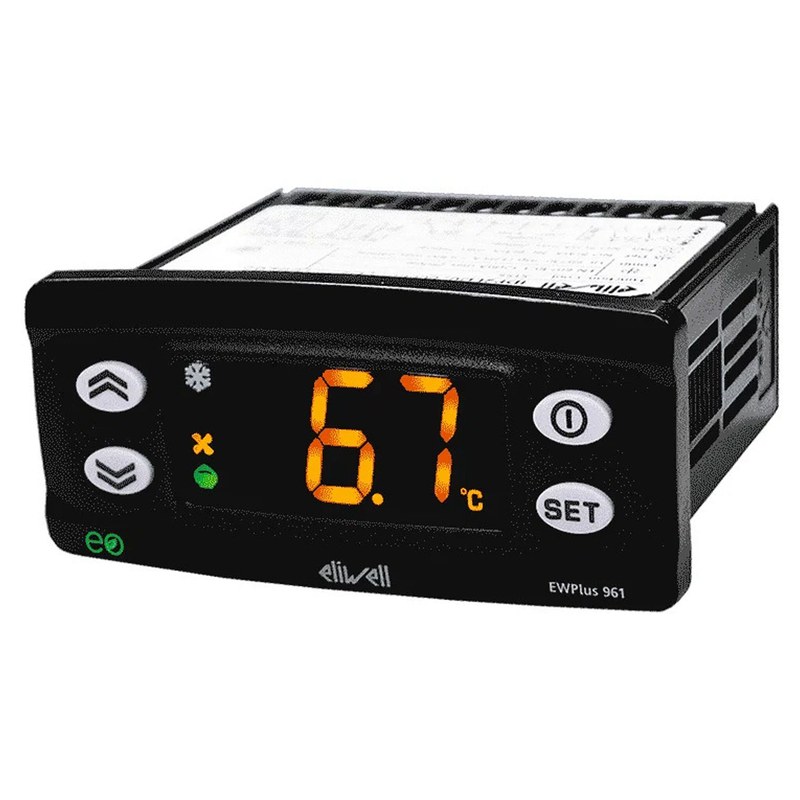

Корпус EW 961 рассчитан на встраивание в переднюю панель оборудования. На лицевой стороне размещены дисплей и клавиши программирования, открывающие доступ к уставке, дифференциалу, задержкам и служебным параметрам без демонтажа устройства. Внутри находятся измерительный тракт, микроконтроллер, источник питания и электромеханическое реле. Сигнал термодатчика преобразуется в цифровое значение, после чего контроллер сопоставляет его с заданной температурой. При достижении порога микропроцессор формирует команду на переключение реле. Для холодильного режима характерна логика, при которой компрессор включается после повышения температуры выше уставки на величину дифференциала и отключается при достижении заданного значения. Защитные временные функции входят в алгоритм. После отключения компрессора контроллер может выдерживать паузу перед очередным пуском, уменьшая частоту циклов включения. При сбое датчика конфигурация может предусматривать аварийный режим с фиксированными интервалами работы и остановки. Размораживание в однорелейной системе выполняется остановкой компрессора: подача холода прекращается, а температура испарителя повышается естественным образом. Такой принцип не требует отдельного силового выхода для нагревателя.
Области применения
Ниже представлены основные направления, где функциональность EW 961 может использоваться как часть системы температурного регулирования:
- холодильные шкафы и витрины с компрессорным охлаждением,
- холодильные камеры для хранения продукции,
- барные и торговые охладители,
- оборудование общественного питания с контролируемым температурным режимом,
- локальные холодильные агрегаты с естественной оттайкой,
- технологические емкости и боксы с двухпозиционным поддержанием температуры,
- шкафы автоматики, в которых необходим простой релейный терморегулятор,
- испытательные установки с дискретным управлением нагревом или охлаждением.
Таким образом, Eliwell EW 961 является электронным регулятором для систем, в которых требуется надежное поддержание температуры с помощью одного релейного канала. Его алгоритм основан на измерении сигнала датчика, сравнении с уставкой и переключении исполнительной цепи с учетом дифференциала и временных задержек. Компактное исполнение, программируемые параметры и понятная индикация делают контроллер удобным элементом локальной холодильной автоматики. Компания «Олниса» поставляет промышленное оборудование и электронные компоненты Eliwell для предприятий различных отраслей.
