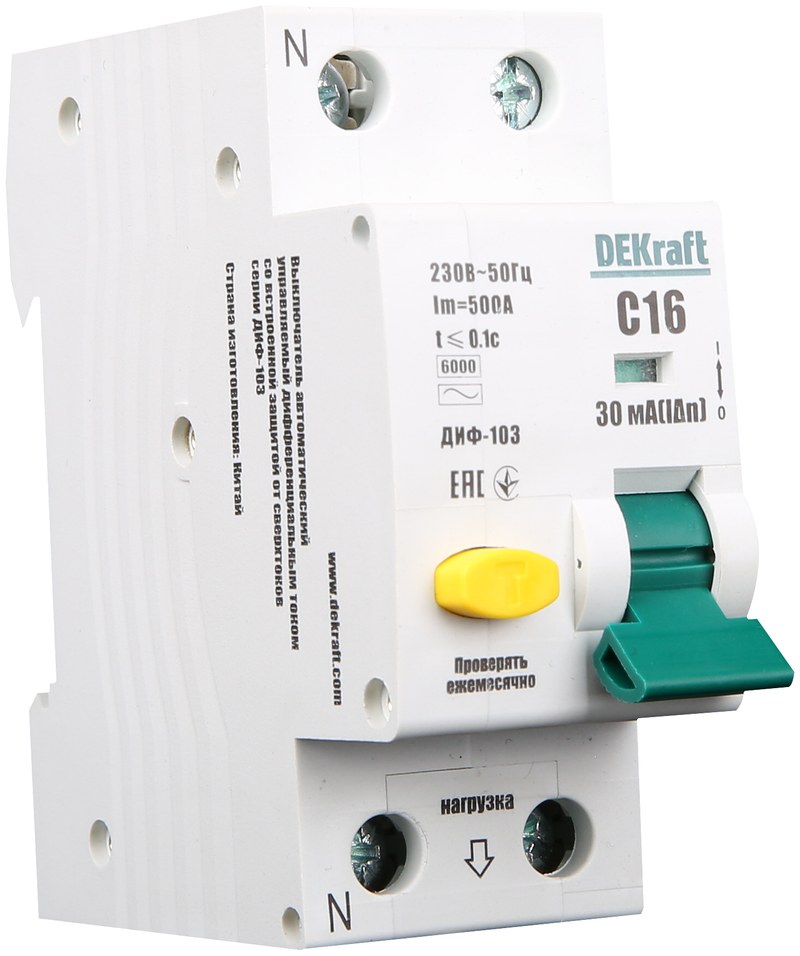

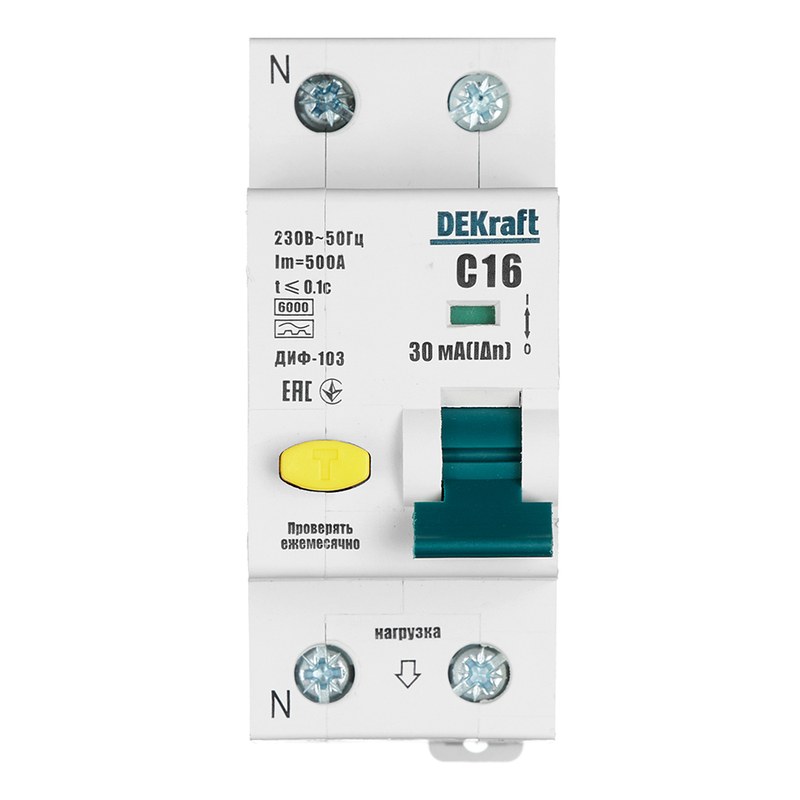

Электротехническое устройство DEKraft 16311DEK: качество и стабильность работы
DEKraft 16311DEK представляет собой модульное устройство защиты электрических цепей, совмещающее функции автоматического выключателя и устройства контроля токов утечки. Оборудование относится к серии ДИФ-103 6 кА и предназначено для повышения уровня безопасности распределительных систем за счет комплексного контроля параметров электросети. Конструкция устройства обеспечивает отключение при возникновении сверхтоков вследствие перегрузки или короткого замыкания, а также при появлении дифференциального тока, который может возникнуть при повреждении изоляции или контакте токоведущих частей с заземленными элементами. Модель DEKraft 16311DEK имеет исполнение 1P+N, номинальный ток 16 А, чувствительность по дифференциальному току 30 мА и отключающую способность 6 кА.
Технические характеристики
Основные технические параметры DEKraft 16311DEK определяют область использования устройства в низковольтных распределительных сетях, где требуется совмещение автоматической защиты и контроля утечки электрического тока. Модель рассчитана на работу в однофазных цепях переменного тока с номинальным напряжением 230 В и обеспечивает стабильное функционирование при различных эксплуатационных режимах. Ниже представлены ключевые характеристики оборудования:
- номинальное напряжение сети — 230 В,
- характеристика срабатывания автоматического расцепителя — C,
- класс ограничения тока — 3,
- степень защиты корпуса — IP20,
- количество занимаемых модулей на DIN-рейке — 2,
- монтаж — на стандартную DIN-рейку,
- высота корпуса — 85 мм,
- глубина корпуса — 79,3 мм,
- масса устройства — около 0,16 кг,
- диапазон рабочих температур — от -20 до +40 С,
- климатическое исполнение — УХЛ4,
- соответствие стандартам — ГОСТ IEC 60898-1.
Принцип действия устройства основан на постоянном контроле разницы токов между фазным и нейтральным проводниками. При нормальной работе электрической цепи ток, проходящий по фазному проводнику, возвращается через нулевой проводник, поэтому величина магнитных потоков внутри измерительного элемента компенсируется. При появлении утечки возникает разница токов, которая фиксируется электронной системой управления, после чего формируется команда на отключение цепи. Одновременно автоматическая часть устройства контролирует превышение допустимого тока и отключает питание при аварийных режимах.
Особенности конструкции
Конструкция DEKraft 16311DEK выполнена в модульном корпусе, предназначенном для установки внутри распределительных щитов и электротехнических шкафов. Устройство объединяет механический коммутационный механизм, электронный дифференциальный модуль и защитные элементы, обеспечивающие быстрое отключение поврежденной линии. Двухполюсная схема 1P+N позволяет одновременно разрывать фазный и нейтральный проводники, что повышает безопасность обслуживания электрических установок. Ключевыми особенностями конструкции являются следующие элементы:
- модульный корпус из электроизоляционного материала с повышенной стойкостью к эксплуатационным нагрузкам,
- контактная система для коммутации однофазных цепей,
- электронный блок контроля дифференциального тока,
- механизм ручного включения и отключения цепи,
- индикаторное окно состояния контактов,
- кнопка проверки работоспособности дифференциальной защиты,
- клеммные соединения для надежного подключения проводников,
- монтажный механизм для фиксации на DIN-рейке.
Области применения
DEKraft 16311DEK используется в электрических распределительных системах различного назначения, где требуется защита оборудования и пользователей от аварийных режимов. Благодаря компактному модульному исполнению устройство подходит для установки в современные щитовые решения. Основными областями применения являются:
- вводно-распределительные устройства жилых зданий,
- распределительные электрические шкафы промышленных объектов,
- осветительные сети административных помещений,
- распределительные панели коммерческих зданий,
- системы электроснабжения объектов инфраструктуры,
- локальные группы потребителей с повышенными требованиями безопасности.
Использование автоматического выключателя дифференциального тока позволяет объединить несколько защитных функций в одном корпусе. Такое решение сокращает количество устанавливаемых компонентов в распределительном щите и обеспечивает удобство построения электрических схем с контролем состояния сети.
Таким образом, DEKraft 16311DEK является эффективным решением для защиты однофазных электрических сетей от перегрузок, коротких замыканий и токов утечки. Сочетание характеристик 16 А, 30 мА и отключающей способности 6 кА делает устройство востребованным элементом современных распределительных систем. Компания «Олниса» предлагает поставку качественного промышленного оборудования DEKraft для оснащения электротехнических объектов.
