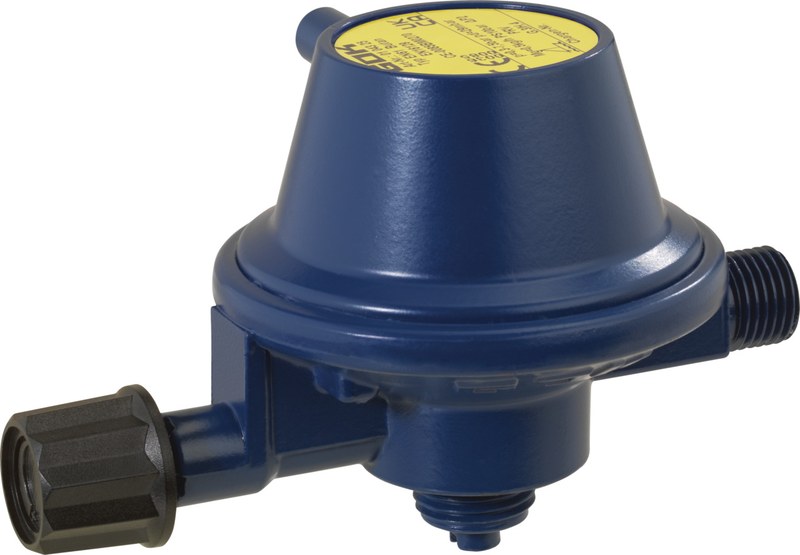

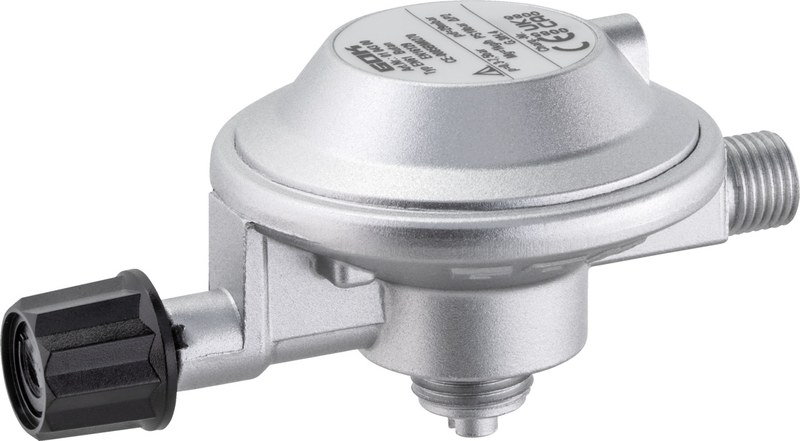

Газовый регулятор GOK EN61 0104325 для стабильного понижения давления сжиженного газа
Газовое оборудование, питающееся от баллона, не может использовать давление внутри емкости непосредственно: перед поступлением топлива к потребителю его необходимо уменьшить и привести к уровню, предусмотренному конструкцией газового прибора. Газовый регулятор GOK EN61 0104325 выполняет такое преобразование, формируя на выходе стабильное давление 30 мбар. Исполнение предназначено для соединения с баллонами Campingaz и резьбовыми газовыми картриджами соответствующего типа. Помимо основного редуцирующего механизма конструкция включает запорный элемент и устройство сброса избыточного давления PRV. Благодаря этому регулятор одновременно отвечает за подготовку газового потока и дополнительные защитные функции.
Технические характеристики
Рабочие свойства модели определяются заданным выходным давлением, пропускной способностью и конфигурацией присоединений. Ниже рассмотрим параметры GOK EN61 0104325:
- бренд — GOK,
- категория — газовый регулятор низкого давления,
- серия — EN61,
- обозначение — 0104325,
- вариант записи номера — 01-043-25,
- рабочая среда — сжиженный углеводородный газ,
- выходное давление — 30 мбар,
- номинальная производительность — 0,5 кг/ч,
- максимально допустимое давление PS — 16 бар,
- входное соединение — GAZ для баллонов Campingaz,
- резьба входного подключения — M16 × 1,5,
- выходное соединение — G 1/4 LH-KN,
- направление выхода — прямое,
- запорное устройство — предусмотрено,
- предохранительный клапан — PRV,
- давление срабатывания PRV — 150 мбар,
- коррозионностойкое исполнение — согласно EN 16129, приложение M,
- соответствие — EN 16129, приложения D и M.
Особенности конструкции устройств
Работа GOK EN61 0104325 основана на механическом уравновешивании давления. Газ из баллона воздействует на внутренний регулирующий узел, связанный с мембраной и пружинным механизмом. При изменении входных условий положение регулирующего элемента автоматически корректируется, благодаря чему к выходному патрубку поступает газ уже с пониженным рабочим давлением. Для выполнения этого процесса не требуется электрическое питание или внешний управляющий сигнал. Регулятор использует энергию самой газовой среды и механические свойства чувствительного узла. Такая архитектура позволяет применять изделие как автономный элемент между баллоном и подключенным потребителем. Отдельная функция возложена на клапан PRV. При чрезмерном росте давления в низконапорной части он предназначен для контролируемого сброса избыточного давления; порог его срабатывания составляет 150 мбар. Конструкция допускает подключение отводящей линии к предусмотренному трубному штуцеру.
Области применения
Специфика присоединений определяет достаточно конкретный круг использования этой модификации. Ниже рассмотрим основные направления применения GOK EN61 0104325:
- подача газа от совместимых баллонов Campingaz,
- питание переносного газового оборудования,
- системы с номинальным давлением 30 мбар,
- газовое оборудование для отдыха и туризма,
- оснащение малых автономных газовых систем,
- применение на водном транспорте при соблюдении действующих требований,
- подключение совместимых бытовых газовых потребителей,
- системы, требующие ограниченной пропускной способности газового регулятора.
Компания «Олниса» осуществляет поставку газовой арматуры и промышленного оборудования, включая регулятор газа GOK EN61 0104325. Заказчикам доступны технические консультации по характеристикам изделия, параметрам давления и особенностям конкретного исполнения.
Преимущества
Практические свойства модели определяются автономным принципом регулирования и функциональной компоновкой. Ключевыми преимуществами являются:
- автоматическое понижение давления без внешнего электропитания,
- компактное объединение регулирующей и защитной функций,
- наличие встроенного запорного устройства,
- предохранительный сброс при избыточном давлении,
- стойкость конструкции к коррозионному воздействию,
- непосредственная совместимость с предусмотренным типом баллонов,
- стабилизация параметров газа перед потребителем,
- простое включение в автономную газовую систему,
- отсутствие электронной управляющей части,
- удобство применения с совместимым переносным оборудованием.
Таким образом, GOK EN61 0104325 представляет собой механический регулятор низкого давления, предназначенный для преобразования давления сжиженного газа до уровня 30 мбар. Производительности 0,5 кг/ч достаточно для совместимых газовых потребителей, рассчитанных на соответствующий режим подачи. Конструкция сочетает редуцирующий механизм, запорный элемент и клапан PRV, поэтому регулирование давления дополнено средствами защиты низконапорной части системы. Исполнение ориентировано на соединение GAZ с баллонами Campingaz и выход G 1/4 LH-KN.
