Клапан управления Fleck 5810 XTR2 581008-004 для автоматизации систем водоподготовки

Фильтрационная установка нуждается не только в загрузке, задерживающей или изменяющей состав примесей, но и в механизме, который своевременно переводит систему между рабочим режимом и циклами восстановления. Клапан управления Fleck 5810 XTR2 581008-004 выполняет эту функцию автоматически, направляя поток воды по необходимым внутренним каналам в соответствии с заданной программой. Данное исполнение предназначено для умягчителей с нисходящей регенерацией. В конструкцию включены расходомер, гидравлический переключающий механизм и электронный контроллер XTR2 с сенсорным экраном.

Технические характеристики

Параметры серии 5810 позволяют применять клапан в бытовых и коммерческих установках средней производительности. Ниже приведены основные характеристики Fleck 5810 XTR2 581008-004:

• бренд — Fleck,
• категория — автоматический клапан управления водоподготовкой,
• серия — 5810,
• контроллер — XTR2,
• обозначение — 581008-004,
• режим применения — умягчение воды,
• направление регенерации — нисходящее,
• встроенный расходомер — 1¼",
• диаметр распределительной трубы — 1,05",
• инжектор — №00,
• ограничитель заполнения солевого бака BLFC — 0,125 GPM,
• количество программируемых циклов — до 5,
• постоянный расход в режиме Downflow — до 8,2 м³/ч,
• пиковый расход — до 10,6 м³/ч,
• максимальный поток обратной промывки — до 6,3 м³/ч,
• рабочее давление — 1,4–8,5 бар,
• гидростатическое испытательное давление — до 20 бар,
• температура воды — от +1 до +43 °C,
• электропитание клапана — 12 В DC,
• основание для баллона — 2,5" NPSM,
• масса клапана — около 5 кг.

Особенности конструкции устройств

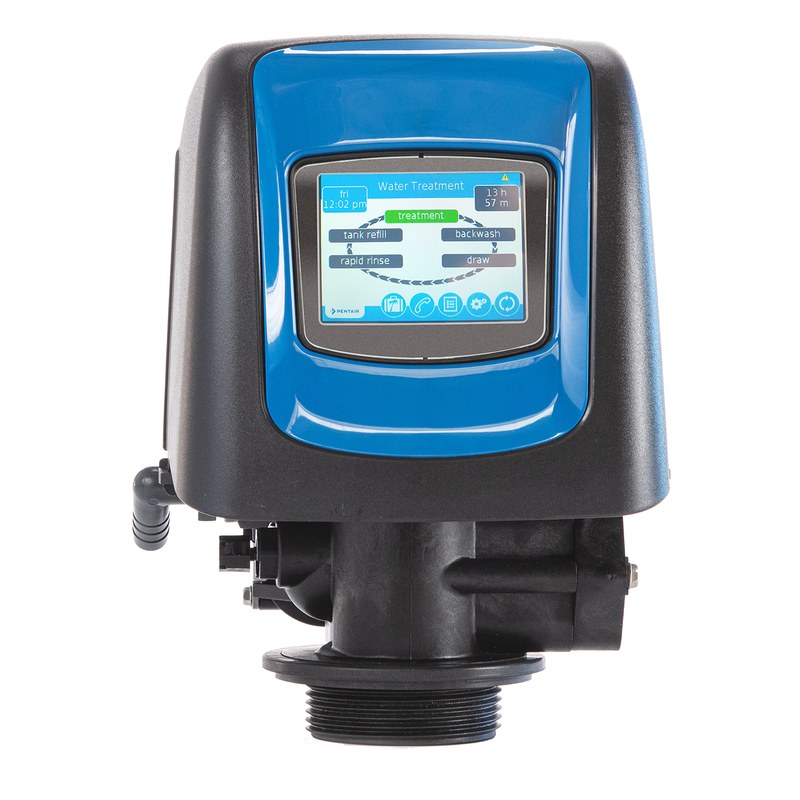

Основным рабочим элементом Fleck 5810 XTR2 581008-004 является гидравлически сбалансированный поршень. При переходе между стадиями он занимает определенное положение и открывает требуемые каналы внутри корпуса. Благодаря этому одна клапанная группа последовательно обеспечивает сервисный поток, обратную промывку, подачу регенеранта, медленную и быструю промывку, а затем возвращает систему в обычный режим. Корпус выполнен из армированного полимера. Такой материал не подвержен обычной коррозии металлической арматуры и одновременно позволяет уменьшить массу узла. Клапан рассчитан на монтаж непосредственно на корпус фильтра или умягчителя, поэтому дополнительная сложная система внешнего переключения потоков не требуется. Измерение расхода позволяет автоматике ориентироваться на фактическое потребление воды. Контроллер получает данные от встроенного счетчика и может инициировать восстановительный цикл с учетом использованного ресурса системы. Программа при этом сохраняется в памяти даже при исчезновении электропитания. Особенность версии XTR2 — цветной сенсорный дисплей. Через него задаются рабочие параметры, продолжительность отдельных этапов и режим регенерации. Контроллер также располагает программируемыми релейными выходами, функциями диагностики и сигнализацией ошибок.

Области применения

Серия ориентирована на системы, в которых необходимо автоматически управлять процессами обработки холодной воды. Ниже рассмотрим характерные области применения Fleck 5810 XTR2 581008-004:

• установки умягчения воды,
• ионнообменные системы,
• водоподготовка частных домов,
• оборудование коммерческих объектов,
• локальные станции подготовки воды,
• установки защиты котельного оборудования от жесткости,
• водоподготовка гостиниц и предприятий обслуживания,
• системы перед технологическим оборудованием,
• автоматизированные фильтрационные колонны,
• комплексы с регенерацией загрузки по расходу воды.

Компания «Олниса» осуществляет поставку компонентов водоподготовки и промышленного оборудования, включая клапан управления Fleck 5810 XTR2 581008-004. Заказчикам доступны технические консультации по характеристикам, типу контроллера и особенностям конкретного исполнения. Оперативная доставка продукции организуется по всей стране. Это позволяет приобретать оборудование Fleck для бытовых, коммерческих и инженерных систем водоподготовки независимо от региона расположения объекта.

Преимущества

Практические достоинства клапана связаны с автоматизацией процессов и удобством эксплуатации водоочистной установки. Ключевыми преимуществами являются:

• автоматическое переключение стадий обработки воды,
• управление регенерацией по фактическому расходу,
• понятный сенсорный интерфейс,
• гибкая настройка последовательности рабочих циклов,
• сохранение заданной программы при перебоях питания,
• устойчивый к коррозии полимерный корпус,
• диагностика состояния оборудования,
• точное позиционирование переключающего механизма,
• возможность применения в установках различной производительности,
• снижение необходимости постоянного ручного контроля фильтрационной системы.

Таким образом, клапан управления Fleck 5810 XTR2 581008-004 объединяет гидравлический распределительный механизм, расходомер и электронную систему управления. Такое устройство позволяет автоматически переводить умягчитель между рабочим состоянием и последовательными этапами восстановления фильтрующей загрузки. Контроллер XTR2 обеспечивает настройку через сенсорный дисплей, а измерение расхода делает возможным запуск регенерации в зависимости от реальной нагрузки на систему. Модель подходит для водоподготовительных комплексов, где важны автономность работы и программируемое управление процессом.
