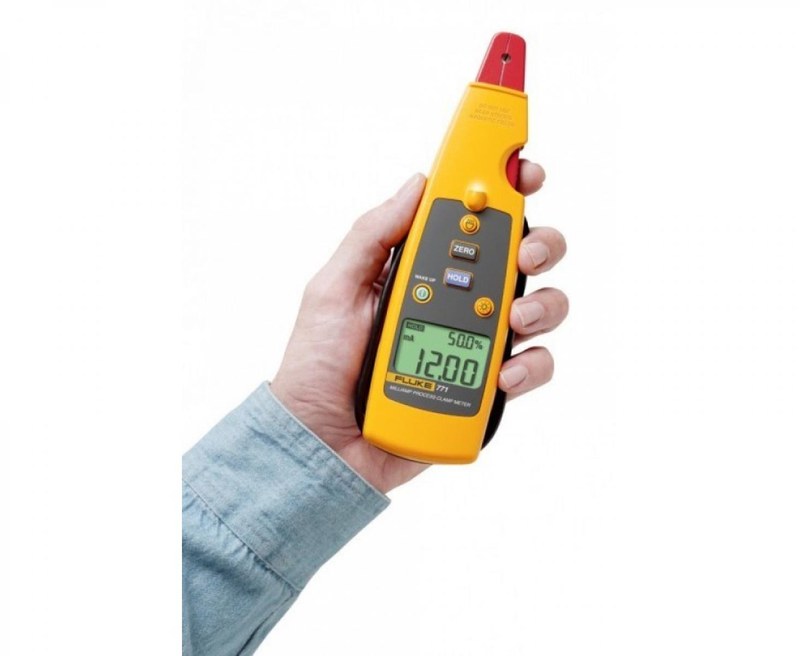

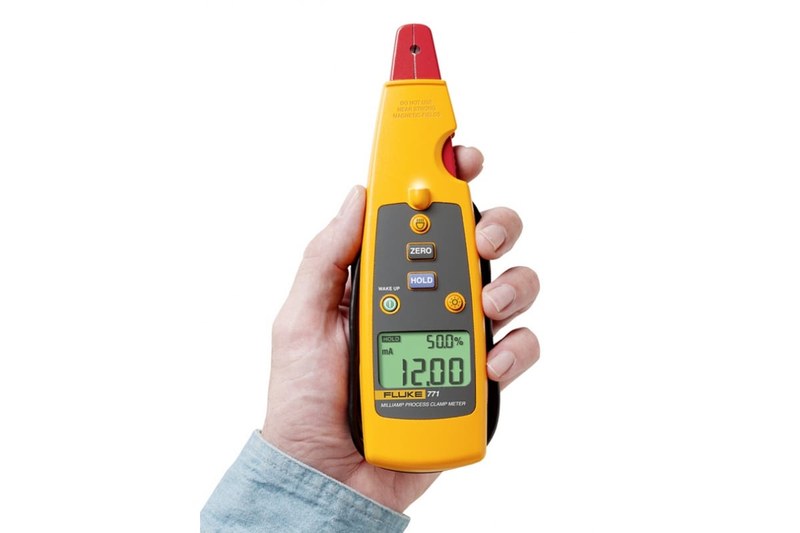

Миллиамперные токовые клещи Fluke 771 2646347 для проверки контуров промышленной автоматики
В системах автоматизации множество датчиков, преобразователей и аналоговых модулей обмениваются информацией посредством токового сигнала. Проверять такой контур обычным амперметром неудобно, поскольку для последовательного подключения прибора приходится разъединять цепь. Миллиамперные токовые клещи Fluke 771 2646347 позволяют получить значение постоянного тока без нарушения рабочего соединения. Особенно полезна модель при диагностике петель 4–20 мА. Клещевая головка охватывает отдельный проводник, а электроника прибора показывает измеренный ток и его относительное положение внутри стандартного диапазона. Такой принцип позволяет исследовать сигнал непосредственно во время работы технологического оборудования.
Технические характеристики
Измерительная схема Fluke 771 оптимизирована для малых токов, характерных для промышленной автоматики. Ниже рассмотрим основные характеристики Fluke 771 2646347:
- бренд — Fluke,
- категория — миллиамперные токовые клещи,
- модель — Fluke 771,
- номер изделия — 2646347,
- основное назначение — измерение постоянного тока в петлях 4–20 мА,
- первый измерительный диапазон — 0–20,99 мА,
- точность в первом диапазоне — ±0,2 % + 2 единицы младшего разряда,
- второй измерительный диапазон — 21,0–100,0 мА,
- точность во втором диапазоне — ±1 % + 5 единиц младшего разряда,
- разрешение при малых токах — 0,01 мА,
- максимальный диаметр охватываемого проводника — 4,5 мм,
- рабочая температура — от −10 до +50 °C,
- температура хранения — от −25 до +60 °C,
- степень защиты — IP40,
- рабочая высота — до 2000 м,
- питание — 2 щелочные батареи AA,
- типичная продолжительность работы — около 40 часов,
- габариты — 59 × 38 × 212 мм,
- масса — около 260 г.
Особенности конструкции устройств
Конструкция Fluke 771 2646347 заметно отличается от традиционных силовых токовых клещей. Измерительная головка имеет небольшой захват, поскольку прибор рассчитан не на толстые силовые кабели, а на отдельные проводники сигнальных цепей. Она соединена с основным корпусом гибким кабелем и может отсоединяться от измерительного блока. Такое решение удобно внутри шкафа автоматики. Головку можно зафиксировать непосредственно на нужном проводе, а сам прибор переместить в положение, где дисплей хорошо виден оператору. Это снижает необходимость удерживать весь корпус рядом с плотным рядом клемм и кабельных каналов. При измерении токовая цепь остается замкнутой. Электронная часть анализирует магнитное поле вокруг проводника и преобразует результат в значение миллиампер. Поэтому контроллер, преобразователь или датчик продолжает работать в штатном режиме во время проверки. На дисплее отображается не только абсолютное значение тока, но и процент стандартного диапазона 4–20 мА. Это ускоряет анализ сигнала: оператор может сразу сопоставить фактический ток с положением измеряемого технологического параметра.
Области применения
Специализация прибора связана прежде всего с промышленными аналоговыми токовыми контурами. Ниже рассмотрим основные направления применения Fluke 771 2646347:
- проверка сигналов 4–20 мА,
- диагностика аналоговых входов ПЛК,
- контроль выходов измерительных преобразователей,
- проверка сигналов датчиков давления,
- диагностика преобразователей температуры,
- контроль технологических расходомеров,
- проверка уровнемеров,
- обслуживание шкафов промышленной автоматики,
- поиск отклонений в измерительных петлях,
- контроль устаревших цепей с сигналами до 50 мА.
Компания «Олниса» осуществляет поставку контрольно-измерительной техники, включая миллиамперные токовые клещи Fluke 771 2646347. Заказчикам предоставляются технические консультации по измерительным возможностям, диапазонам и особенностям конкретного прибора. Оперативная доставка оборудования организуется по всей стране, что позволяет приобретать продукцию Fluke для предприятий, сервисных служб, лабораторий и подразделений промышленной автоматизации различных регионов.
Преимущества
Практические достоинства Fluke 771 связаны со специализированным способом работы с малыми токами. Ключевыми преимуществами являются:
- измерение сигнала без размыкания действующей петли,
- отсутствие необходимости останавливать технологический процесс,
- удобство работы в тесных шкафах автоматики,
- быстрая оценка сигнала относительно шкалы 4–20 мА,
- возможность фиксации результата на дисплее,
- подсветка зоны измерения,
- компактная отделяемая клещевая головка,
- автономная работа от стандартных батарей,
- удобство регулярной проверки аналоговых контуров,
- специализация на задачах промышленной автоматизации.
Таким образом, Fluke 771 2646347 представляет собой специализированные миллиамперные клещи для проверки сигнальных токовых цепей без их физического разъединения. Такая методика особенно ценна в системах автоматизации, где кратковременный разрыв петли способен вызвать ошибку контроллера или повлиять на технологический процесс. Компактная съемная головка, высокая чувствительность к малым токам и отображение процента диапазона 4–20 мА делают прибор удобным для диагностики датчиков, преобразователей и аналоговых каналов управления.
