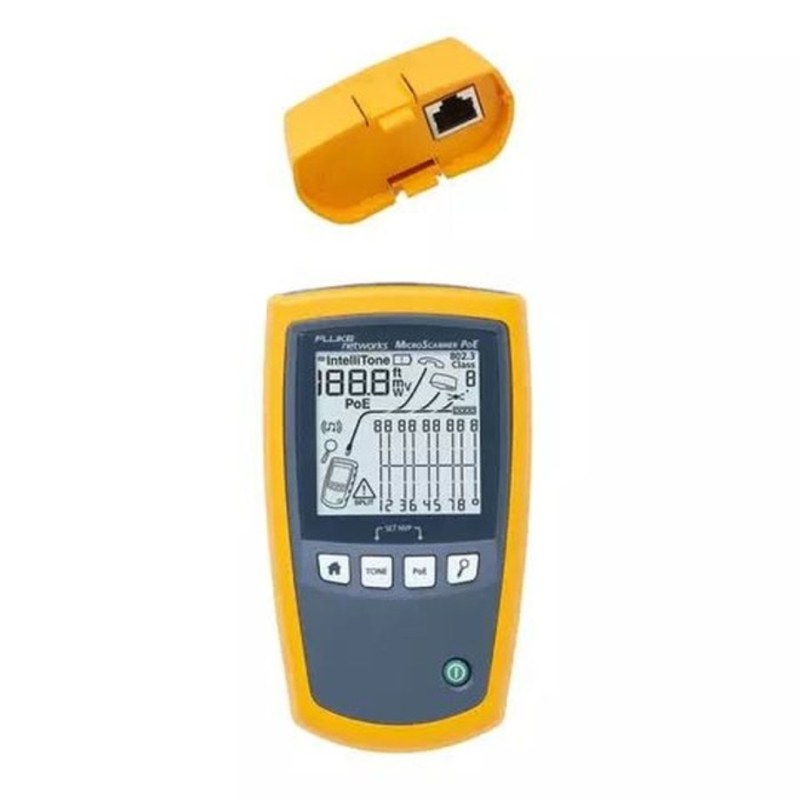

Кабельный тестер Fluke Networks MicroScanner PoE MS-POE-IE 5258557 для диагностики Industrial Ethernet

Поиск неисправности в промышленной сети осложняется тем, что проблема может находиться не в активном оборудовании, а внутри кабельной трассы, коннектора или PoE-линии. Кабельный тестер Fluke Networks MicroScanner PoE MS-POE-IE 5258557 позволяет быстро проверить физическое состояние соединения и одновременно получить сведения о доступных сетевых сервисах. Промышленная версия отличается комплектом переходников для распространенных Industrial Ethernet-разъемов. Благодаря этому один прибор можно использовать не только с RJ45, но и с линиями, построенными на M12X, M12D и M8D.

Технические характеристики

Функциональность устройства объединяет диагностику кабеля, Ethernet-порта и питания PoE. Ниже рассмотрим основные характеристики Fluke Networks MicroScanner PoE MS-POE-IE 5258557:

• бренд — Fluke Networks,
• категория — кабельный тестер Ethernet и PoE,
• серия — MicroScanner PoE,
• модель — MS-POE-IE,
• артикул — 5258557,
• определение классов PoE — от 0 до 8,
• поддерживаемые стандарты питания — IEEE 802.3af, 802.3at и 802.3bt,
• распознаваемые скорости Ethernet — 10 Мбит/с, 100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с,
• контроль схемы соединения — предусмотрен,
• измерение длины кабеля — предусмотрено,
• определение расстояния до дефекта — предусмотрено,
• выявление обрывов — предусмотрено,
• обнаружение коротких замыканий — предусмотрено,
• определение перепутанных проводников — предусмотрено,
• поиск split pair — предусмотрен,
• тональный режим — цифровой IntelliTone и аналоговый,
• совместимость с удаленными идентификаторами — до 7 ID,
• промышленные интерфейсы комплекта — M12X, M12D и M8D,
• стандартное подключение — RJ45,
• тип индикации — ЖК-дисплей,
• питание прибора — 2 батареи AA.

Особенности конструкции устройств

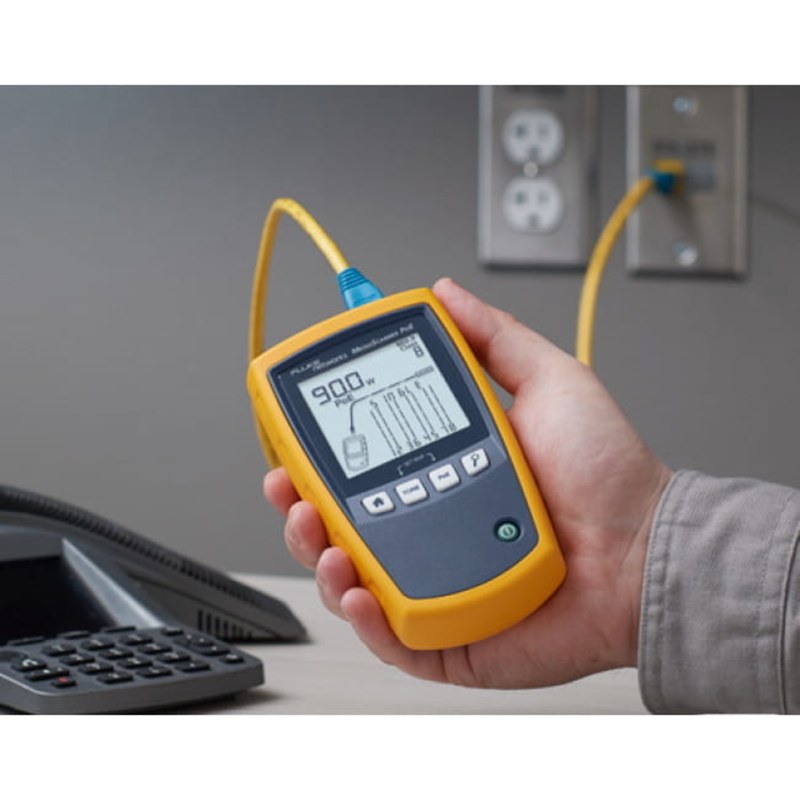

Принцип работы Fluke Networks MicroScanner PoE MS-POE-IE 5258557 основан на последовательной проверке электрической структуры кабельной линии и анализе сигналов на активном Ethernet-порту. При подключении к кабелю прибор формирует карту соединений и показывает, как отдельные проводники связаны между противоположными концами трассы. Это позволяет сразу увидеть обрыв, замыкание, ошибочную разводку или разделенную пару. Измерение длины помогает не только определить протяженность участка, но и приблизительно локализовать место неисправности. Визуальная карта формируется пропорционально длине проводников, поэтому оператор получает понятное представление о том, где именно расположен дефект относительно точки подключения. Отдельный режим используется для анализа активной сети. Прибор считывает заявленные возможности Ethernet-порта и выводит поддерживаемую скорость вплоть до 10 Гбит/с. При наличии питания по витой паре определяется доступный класс PoE. Такая функция позволяет отличить физическую проблему кабеля от недостаточной мощности питающего порта.

Области применения

Функциональность модели ориентирована на монтаж и обслуживание сетей, где одновременно требуется контролировать линию передачи данных и PoE. Ниже рассмотрим основные области использования:

• диагностика Industrial Ethernet,
• проверка сетей Profinet,
• обслуживание Ethernet/IP,
• контроль EtherCAT-линий,
• проверка кабелей RJ45,
• диагностика соединений M12X,
• контроль линий M12D и M8D,
• поиск повреждений витой пары,
• проверка PoE-портов,
• определение скорости Ethernet-соединения.

Компания «Олниса» поставляет контрольно-измерительное и сетевое оборудование, включая Fluke Networks MicroScanner PoE MS-POE-IE 5258557. Заказчикам доступны технические консультации по возможностям тестера, комплектации и поддерживаемым типам соединений. Оперативная доставка организуется по всей стране, что позволяет приобретать оборудование Fluke Networks для предприятий, сервисных подразделений и монтажных организаций независимо от региона.

Преимущества

Практические достоинства тестера связаны с объединением нескольких диагностических операций в одном приборе. Ключевыми преимуществами являются:

• контроль физического состояния кабельной линии,
• определение доступного класса PoE,
• распознавание скорости активного Ethernet-порта,
• работа с промышленными типами разъемов,
• локализация удаленного повреждения,
• наглядная карта соединений,
• поиск кабелей посредством тонального сигнала,
• возможность использования удаленных идентификаторов,
• удобство диагностики непосредственно на объекте,
• пригодность для современных Industrial Ethernet-сетей.

Таким образом, Fluke Networks MicroScanner PoE MS-POE-IE 5258557 объединяет функции кабельного тестера, анализатора PoE и средства первичной проверки Ethernet-порта. Прибор помогает оценить состояние проводников, найти ошибку монтажа, определить удаленность неисправности и проверить возможности активного сетевого интерфейса. Промышленная комплектация с M12X, M12D и M8D делает эту модификацию особенно удобной для производственных сетей и оборудования автоматизации.
