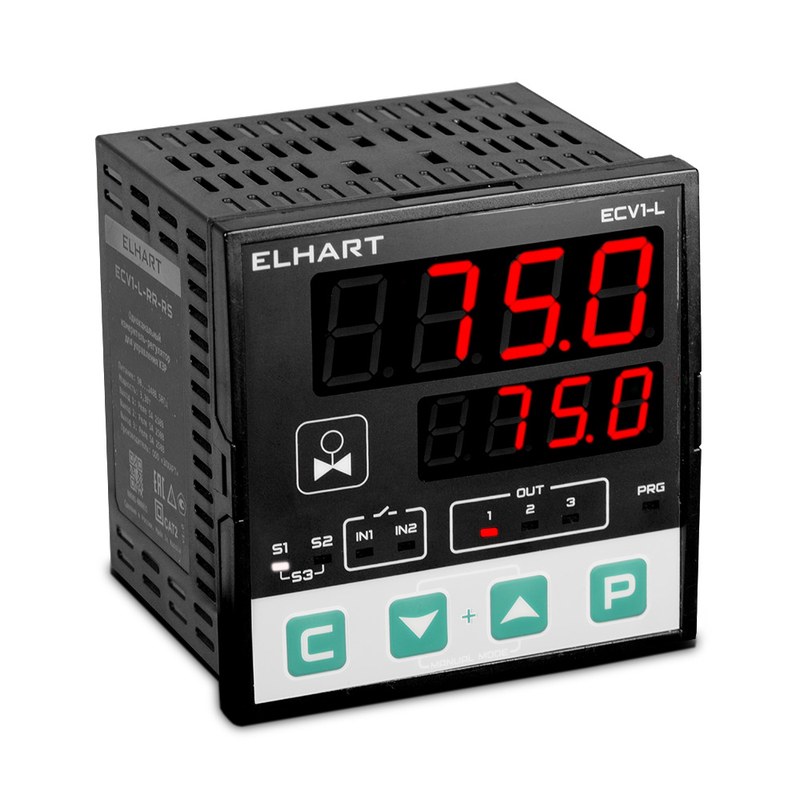

ПИД-регулятор ELHART ECV1-L-CC-RS для точного управления регулирующей арматурой

Автоматическое поддержание температуры, давления, расхода и других технологических величин требует регулятора, способного не только принимать сигнал датчика, но и непрерывно корректировать положение исполнительного механизма. ПИД-регулятор ELHART ECV1-L-CC-RS предназначен для построения таких контуров и ориентирован на управление клапанами с регулирующим приводом. Прибор объединяет измерительный модуль, вычислительную часть и набор выходных интерфейсов. Он способен работать с различными датчиками, получать дополнительную информацию от дискретных устройств и формировать управляющее воздействие для КЗР. Исполнение ECV1-L-CC-RS оснащено двумя аналоговыми выходами, одним релейным каналом и сетевым интерфейсом RS-485.

Технические характеристики

Функциональность модели определяется универсальностью входов и возможностями формирования управляющих сигналов. Ниже рассмотрим основные параметры ELHART ECV1-L-CC-RS:

• бренд — ELHART,
• категория — ПИД-регулятор для КЗР,
• серия — ECV1,
• исполнение — ECV1-L-CC-RS,
• формат корпуса — щитовой 96 × 96 мм,
• глубина корпуса — 88,2 мм,
• количество универсальных измерительных входов — 2,
• количество дискретных входов — 2,
• тип дискретных входов — «сухой контакт» и NPN,
• аналоговые выходы — 2,
• дискретные выходы — 1,
• тип аналогового выхода — ЦАП 0/4–20 мА или 0–5 мА,
• нагрузка аналогового выхода — до 850 Ом,
• коммутационная способность реле — до 5 А при 250 В переменного тока,
• интерфейс связи — RS-485,
• протокол обмена — Modbus-RTU,
• период опроса входов — 0,3 с,
• основная приведенная погрешность — ±0,25 %,
• погрешность ЦАП — ±0,15 %,
• встроенное питание датчиков — 24 В, 40 мА,
• напряжение питания прибора — 90–240 В переменного тока,
• частота сети — 50 Гц,
• потребляемая мощность — не более 3,3 Вт,
• защита лицевой панели — IP54,
• защита со стороны клемм — IP20,
• рабочая температура — от −20 до +50 °C.

Особенности конструкции устройств

ELHART ECV1-L-CC-RS выполнен для установки в панель шкафа автоматики. Лицевая часть используется для отображения параметров процесса и оперативного управления, тогда как клеммные соединения расположены с тыльной стороны корпуса. Такая компоновка отделяет пользовательский интерфейс от монтажной зоны. Входная часть прибора универсальна. Один регулятор способен работать с термопарами, термосопротивлениями и стандартизованными токовыми либо потенциальными сигналами. Благодаря этому аппаратная конфигурация системы может сохраняться даже при использовании разных физических величин и типов преобразователей. Регулирующий алгоритм формирует воздействие на исполнительный орган с учетом величины и динамики отклонения от уставки. Помимо классического ПИД-режима предусмотрены ON/OFF, ручное управление, сигнализация, ПИД-Fuzzy и ПДД2. Для клапанов с обратной связью прибор способен учитывать фактическое положение регулирующего органа. Особенность версии CC заключается в наличии двух аналоговых выходов. Один из них может передавать управляющий токовый сигнал на привод КЗР, второй — использоваться для дополнительного технологического канала. Релейный выход позволяет организовать отдельную дискретную функцию.

Области применения

Возможности регулятора позволяют использовать его в контурах, где исполнительный механизм должен изменять свое положение в зависимости от измеряемого параметра. Ниже рассмотрим основные направления применения ELHART ECV1-L-CC-RS:

• управление регулирующими клапанами,
• автоматизация тепловых пунктов,
• регулирование температуры теплоносителя,
• поддержание давления в технологических системах,
• управление отопительными контурами,
• автоматизация вентиляционных установок,
• регулирование расхода жидкостей,
• управление приводами смесительных клапанов,
• системы подготовки и распределения воды,
• шкафы промышленной автоматики.

Компания «Олниса» поставляет средства промышленной автоматизации, включая ПИД-регулятор ELHART ECV1-L-CC-RS. Заказчикам предоставляются технические консультации по параметрам, интерфейсам и особенностям конкретного исполнения. Оборудование оперативно доставляется по всей стране. Это позволяет заказывать приборы ELHART для производственных, коммунальных и инженерных систем независимо от региона расположения объекта.

Преимущества

Эксплуатационные достоинства модели связаны с универсальностью подключения и широкими возможностями регулирования. Ключевыми преимуществами являются:

• поддержка нескольких алгоритмов управления,
• работа с разнообразными типами первичных преобразователей,
• возможность управления приводом аналоговым сигналом,
• наличие дополнительного выходного канала,
• интеграция в системы диспетчеризации,
• встроенное питание подключаемых датчиков,
• контроль состояния регулирующего контура,
• удобное щитовое исполнение,
• гибкая настройка рабочих функций,
• применимость в различных технологических процессах.

Таким образом, ПИД-регулятор ELHART ECV1-L-CC-RS предназначен для автоматического управления регулирующей арматурой и поддержания технологических параметров на заданном уровне. Универсальные входы позволяют применять разные типы датчиков, а аналоговые выходы дают возможность непосредственно формировать сигналы для исполнительных механизмов. Модель подходит для отопления, вентиляции, водоснабжения и промышленной автоматизации. Поддержка RS-485 Modbus-RTU упрощает включение прибора в многоуровневые системы контроля и диспетчеризации.
