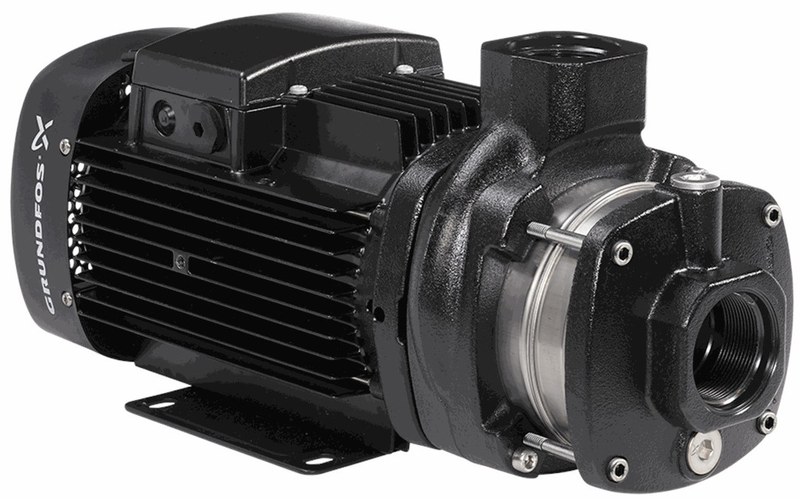

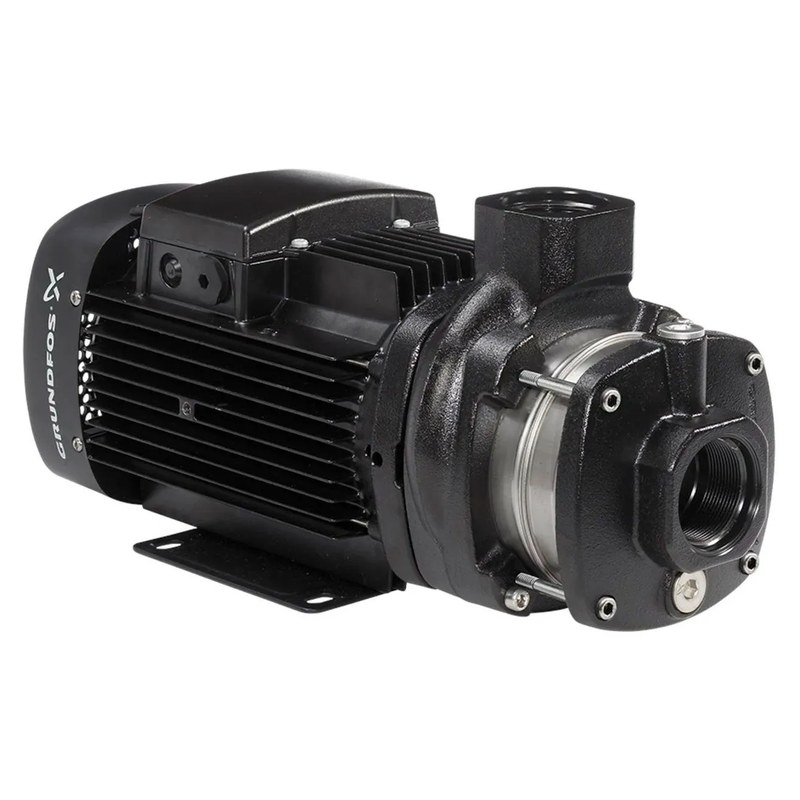

CM10 Grundfos — надежный многоступенчатый насос для эффективного водоснабжения и промышленных систем
Насос Grundfos CM 10 относится к категории горизонтальных многоступенчатых центробежных агрегатов, предназначенных для перекачивания чистых жидкостей в инженерных и промышленных системах. Оборудование разработано с учетом требований к стабильной работе, высокой энергоэффективности и продолжительному эксплуатационному ресурсу. Конструкция серии CM основана на использовании нескольких рабочих колес, расположенных последовательно, что позволяет создавать повышенное давление при сохранении компактных размеров корпуса.
Технические характеристики
Основными параметрами Grundfos CM 10 являются производительность, напорные характеристики, конструктивное исполнение и параметры электропривода. Насос оснащается горизонтальным расположением вала и многоступенчатой гидравлической частью, которая обеспечивает плавное увеличение давления рабочей среды. Модель применяется для перекачивания жидкостей с температурой, соответствующей техническим ограничениям конкретного исполнения, при этом конструкция рассчитана на стабильную эксплуатацию в различных условиях. Ключевыми техническими характеристиками оборудования являются:
- номинальная мощность электродвигателя до 4 кВт в зависимости от исполнения модели,
- рабочее напряжение электропитания 220 В или 380 В для трехфазных вариантов подключения,
- частота вращения электродвигателя 2900 об/мин при стандартной частоте сети 50 Гц,
- максимальное рабочее давление системы до 10 бар,
- горизонтальное расположение насосного агрегата с осевым расположением входного и выходного патрубков,
- многоступенчатая конструкция с последовательным размещением рабочих колес,
- корпус насосной части из материалов, устойчивых к воздействию воды и технологических жидкостей,
- механическое торцевое уплотнение для предотвращения утечек рабочей среды,
- асинхронный электродвигатель закрытого исполнения с воздушным охлаждением,
- степень защиты электродвигателя IP55,
- класс изоляции обмотки двигателя F,
- диапазон температуры окружающей среды для стандартной эксплуатации от −20 C до +60 C,
- температура перекачиваемой жидкости от −20 C до +90 C в зависимости от исполнения,
- присоединительные размеры патрубков, соответствующие промышленным стандартам подключения,
- возможность работы с водой без содержания абразивных частиц и агрессивных компонентов.
Гидравлическая часть Grundfos CM 10 включает несколько рабочих ступеней, каждая из которых состоит из рабочего колеса и направляющего элемента. Такое устройство позволяет распределять нагрузку между отдельными элементами конструкции и обеспечивать стабильное создание напора. Электродвигатель передает вращающий момент через жесткое соединение с насосным валом, благодаря чему достигается высокая точность работы вращающихся компонентов.
Особенности конструкции
Конструкция Grundfos CM 10 разработана для обеспечения надежности при постоянной эксплуатации. Главным элементом оборудования является многоступенчатый насосный блок, в котором рабочая жидкость проходит через несколько последовательно расположенных гидравлических камер. Каждая ступень увеличивает давление потока, что позволяет применять оборудование в системах, где требуется высокий напор при относительно небольших расходах. Корпус агрегата выполнен в компактном горизонтальном исполнении, что упрощает размещение оборудования в ограниченном пространстве. Всасывающий и напорный патрубки расположены таким образом, чтобы обеспечить удобство интеграции в существующие трубопроводные системы. Внутренние элементы насоса рассчитаны на снижение гидравлических потерь и повышение эффективности передачи энергии жидкости. Особенности конструктивного исполнения включают:
- многоступенчатый гидравлический модуль с последовательным увеличением давления,
- рабочие колеса центробежного типа с оптимизированной геометрией лопаток,
- направляющие аппараты для стабилизации движения жидкости,
- вал из коррозионностойкого материала,
- торцевое уплотнение с высокой износостойкостью,
- электродвигатель с надежной системой охлаждения,
- компактный корпус для удобного монтажа в технологических системах,
- жесткая конструкция основания для снижения вибрационных нагрузок,
- защитные элементы двигателя от воздействия внешней среды,
- сбалансированные вращающиеся детали для уменьшения уровня шума.
Работа насоса основана на центробежном принципе. После запуска электродвигателя вал приводит в движение рабочие колеса. Жидкость поступает в первую ступень через входной патрубок, получает ускорение и передается в следующую камеру. Повторение процесса на нескольких ступенях обеспечивает необходимое давление на выходе. Благодаря такой схеме насос сохраняет эффективность даже при продолжительных режимах эксплуатации. Управление оборудованием может осуществляться совместно с автоматизированными системами, частотными преобразователями и датчиками контроля параметров, что позволяет адаптировать работу агрегата под особенности технологического процесса. Конструкция предусматривает возможность использования насоса в составе различных инженерных комплексов.
Области применения
Grundfos CM 10 применяется в системах, где требуется надежное перемещение чистых жидкостей с обеспечением стабильных гидравлических параметров. Благодаря многоступенчатому принципу работы оборудование используется в промышленности, коммунальной инфраструктуре и инженерных установках. Основными направлениями применения являются:
- системы промышленного водоснабжения,
- технологические линии предприятий,
- установки повышения давления,
- системы охлаждения оборудования,
- циркуляционные контуры,
- водоподготовительные комплексы,
- моечные установки,
- системы подачи воды в зданиях различного назначения,
- теплотехнические установки,
- ирригационные и хозяйственные системы.
Таким образом, Grundfos CM 10 представляет собой современный многоступенчатый насосный агрегат, сочетающий надежную конструкцию, эффективный принцип действия и широкие возможности применения. Оборудование обеспечивает стабильную работу систем, где требуется качественное перемещение жидкостей и поддержание заданных параметров давления. Компания «Олниса» выполняет поставку промышленного оборудования Grundfos для предприятий различных отраслей. В каталоге компании представлены насосные решения, комплектующие и технические изделия для создания надежных инженерных систем. Поставка оборудования осуществляется с учетом требований промышленной эксплуатации и стандартов качества.
