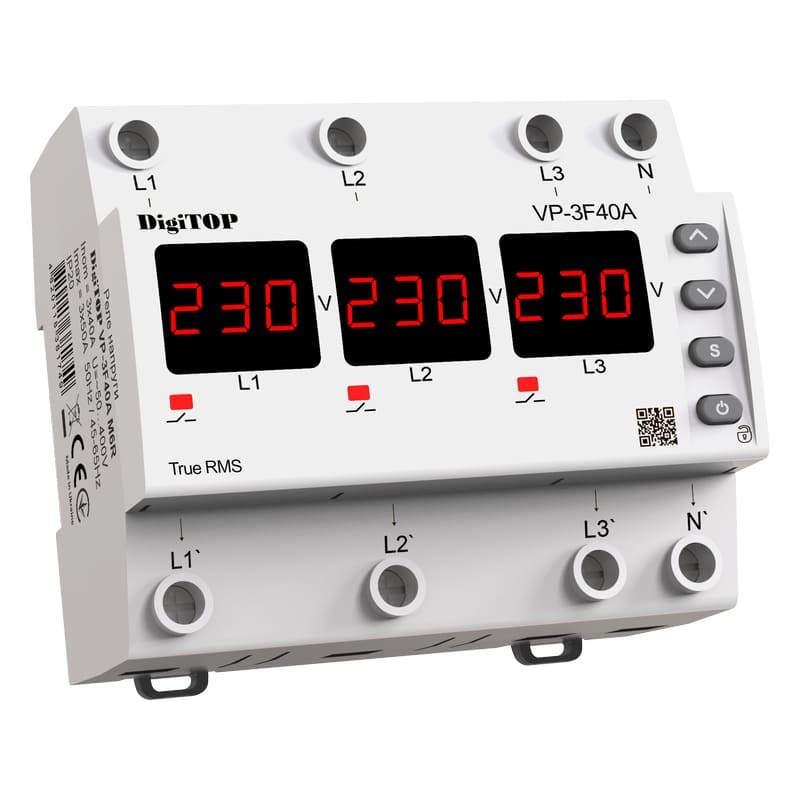

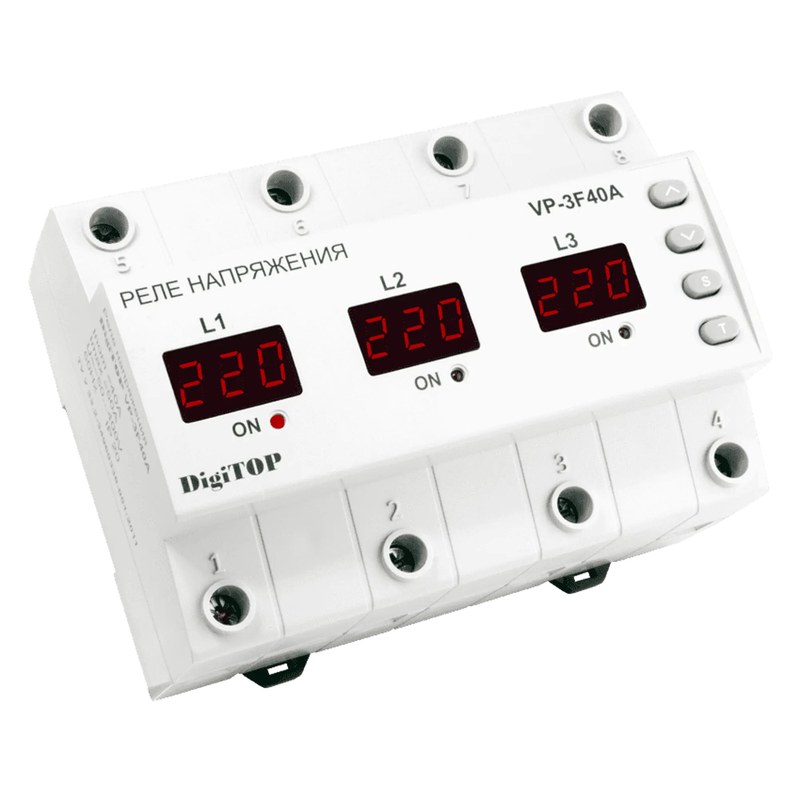

Реле контроля напряжения DigiTOP 3F40A для трехфазных сетей
DigiTOP 3F40A представляет собой электронное устройство защиты трехфазной электрической сети от опасных отклонений напряжения. Реле непрерывно измеряет параметры сети, сравнивает полученные значения с установленными пределами и при выходе напряжения за допустимый диапазон отключает силовую цепь. После восстановления нормального режима прибор выдерживает заданную задержку и автоматически возвращает нагрузку в работу. Устройство снижает риск повреждения оборудования при перенапряжении и глубоких просадках.
Технические характеристики
Ключевые параметры DigiTOP 3F40A определяют допустимую нагрузку и алгоритм защитного отключения. Основные характеристики приведены ниже:
- номинальная трехфазная сеть — 230/400 В переменного тока частотой 50 Гц,
- максимальный ток коммутации по каждому силовому каналу — до 40 А,
- контролируемое напряжение каждой фазы — ориентировочно от 50 до 400 В,
- верхний порог отключения задается пользователем в пределах рабочего диапазона устройства,
- нижний порог отключения задается независимо от верхней границы,
- время отключения при аварийном перенапряжении составляет доли секунды,
- при пониженном напряжении применяется контролируемая временная задержка для исключения ложных срабатываний,
- задержка повторного включения после нормализации сети программируется и позволяет учитывать особенности подключенной нагрузки,
- число контролируемых фаз — 3,
- индикация выполняется цифровыми светодиодными индикаторами с отображением напряжения по фазам,
- монтаж выполняется на стандартную DIN-рейку 35 мм,
- силовая коммутация реализована встроенными релейными контактами,
- управление настройками осуществляется кнопками на лицевой панели,
- рабочий алгоритм предусматривает автоматическое отключение и последующее восстановление питания без ручного перезапуска,
- контроль ведется непрерывно на всех трех фазах в течение всего времени нахождения устройства под напряжением.
Особенности конструкции
Конструкция DigiTOP 3F40A объединяет измерительный, логический и коммутационный узлы в одном модульном корпусе. На вход измерительной части подаются напряжения трех фаз, после чего электронная схема преобразует их в сигналы, пригодные для цифровой обработки. Микроконтроллер сравнивает текущие значения с заданными пользователем пределами и формирует управляющую команду для силовых реле. При нормальном состоянии сети контакты остаются замкнутыми, а при обнаружении аварийного режима размыкаются. На лицевой панели размещены цифровые индикаторы и клавиши программирования, что позволяет наблюдать параметры сети и изменять пороги срабатывания без демонтажа прибора. Корпус рассчитан на установку в распределительном щите, а клеммные зажимы обеспечивают подключение фазных проводников и нагрузки. Разделение измерительной электроники и силовой части снижает влияние коммутационных процессов на точность контроля. После исчезновения аварийного состояния реле не включает нагрузку мгновенно: сначала проверяется устойчивость напряжения, затем отсчитывается установленная задержка. Такой принцип особенно важен для электродвигателей, компрессоров и другого оборудования, для которого частые повторные пуски нежелательны.
Области применения
Реле DigiTOP 3F40A используется в трехфазных сетях, где необходимо автоматически прекращать питание при выходе напряжения за допустимые пределы. Основные области применения включают:
- защиту трехфазных электродвигателей от опасного повышения и снижения напряжения,
- контроль электропитания насосных установок и циркуляционного оборудования,
- защиту компрессоров, холодильных агрегатов и вентиляционных систем,
- применение в вводно-распределительных щитах жилых, административных и производственных объектов,
- контроль линий питания станков, приводов и вспомогательного промышленного оборудования,
- использование в системах автоматики, где требуется автоматическое восстановление питания после нормализации сети,
- защиту оборудования при нестабильной работе внешней электросети или локальных трансформаторных линий.
Такими образом, DigiTOP 3F40A представляет собой функциональное трехфазное реле напряжения, рассчитанное на непрерывный контроль питающей сети и оперативное отключение нагрузки при недопустимых отклонениях. Сочетание трехканального измерения, силовой коммутации до 40 А, регулируемых порогов и программируемой задержки повторного включения делает устройство пригодным для распределительных щитов и различных электротехнических установок. Конструктивное исполнение на DIN-рейку упрощает интеграцию прибора в стандартные шкафы автоматики и электроснабжения. Компания «Олниса» поставляет DigiTOP 3F40A и другое промышленное оборудование для объектов энергетики, производства и инженерной инфраструктуры. Поставка через «Олниса» позволяет включать необходимые электротехнические компоненты в комплектацию проектов и действующих систем электроснабжения.
