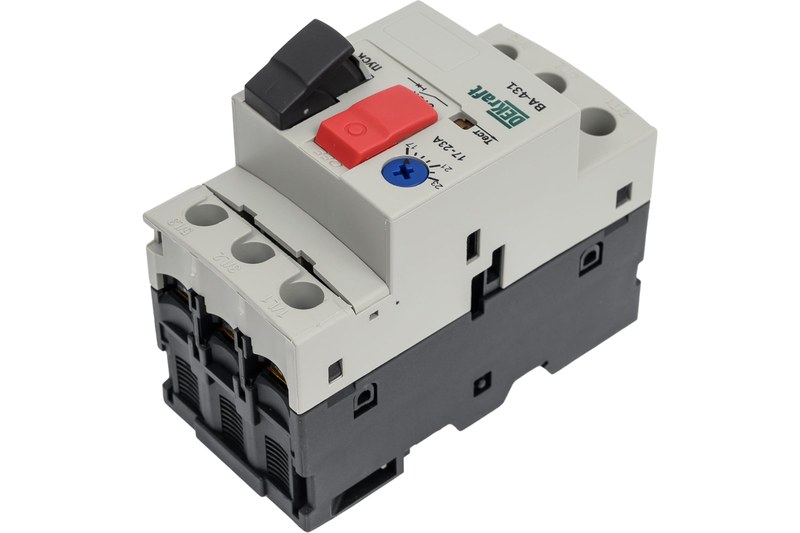

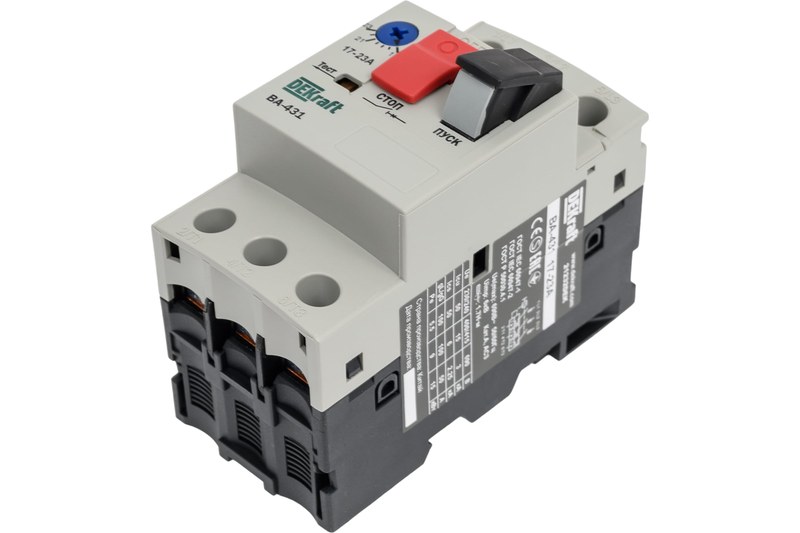

Автомат защиты двигателя DEKraft — надежная защита электродвигателей в промышленных системах

Автомат защиты двигателя DEKraft представляет собой низковольтное коммутационно-защитное устройство, предназначенное для управления и защиты трехфазных асинхронных электродвигателей в промышленных электрических сетях. Оборудование объединяет функции коммутационного аппарата, теплового реле перегрузки и устройства защиты от токов короткого замыкания, что позволяет использовать его в составе систем управления приводами различного назначения. Серии автоматов защиты двигателя DEKraft применяются для обеспечения стабильной работы электродвигателей, предотвращения повреждений обмоток и снижения риска аварийных отключений при нештатных режимах эксплуатации.

Технические характеристики

Ключевыми параметрами автоматов защиты двигателя DEKraft являются диапазон регулирования тока, отключающая способность, параметры коммутации и конструктивные особенности корпуса. Оборудование выпускается в различных исполнениях, позволяющих защищать электродвигатели с разными номинальными мощностями и рабочими токами. Например, серия ВА-431 включает модели с диапазоном уставок от 0,1 до 32 А, а серия ВА-432 предназначена для более мощных нагрузок с диапазоном регулирования от 25 до 80 А. Основные технические характеристики автоматов защиты двигателя DEKraft:

• Номинальное рабочее напряжение составляет до 690 В переменного тока,
• число силовых полюсов устройства — 3,
• частота эксплуатации электрической сети — 50/60 Гц,
• диапазон регулирования токовой уставки — от 0,1 до 80 А в зависимости от исполнения,
• тип расцепителя — термомагнитный,
• степень защиты корпуса — IP20,
• класс отключающей способности отдельных моделей — до 100 кА при напряжении 400/415 В,
• диапазон рабочих температур — от -5 до +40 С,
• сечение подключаемых проводников — от 1 до 6 мм2 для младших моделей и до 25 мм2 для старших исполнений,
• механическая износостойкость — до 10000 циклов включения и отключения,
• электрическая износостойкость при категории применения AC-3 — до 10000 циклов,
• наличие защиты от перегрузки — предусмотрено,
• наличие защиты от короткого замыкания — предусмотрено,
• наличие контроля выпадения фазы — предусмотрено.

Конструкция автоматов предусматривает возможность точной настройки параметров защиты двигателя в соответствии с рабочим током подключенного оборудования. Тепловой элемент реагирует на длительное превышение допустимой нагрузки, возникающее при заклинивании механизма, повышенной нагрузке на валу или нарушении условий охлаждения. Электромагнитный механизм обеспечивает мгновенное отключение при коротком замыкании, когда величина тока значительно превышает номинальные значения.

Особенности конструкции

Конструктивное исполнение автоматов защиты двигателя DEKraft включает прочный диэлектрический корпус, контактную группу, механизм ручного управления и систему защитных расцепителей. Корпус изготавливается из негорючих материалов, устойчивых к воздействию эксплуатационных температур и механическим нагрузкам. Передняя панель устройства оснащается элементами управления, позволяющими выполнять включение, отключение и визуальный контроль состояния аппарата. Внутренняя система коммутации построена на использовании неподвижных и подвижных контактов, обеспечивающих надежное соединение электрической цепи при включенном состоянии. При возникновении аварийного режима механизм расцепления быстро размыкает контакты, ограничивая воздействие повышенного тока на двигатель. Ключевыми особенностями конструкции являются:

• трехполюсная схема подключения для работы с трехфазными электродвигателями,
• термомагнитный принцип защиты с объединением двух типов расцепления,
• регулируемый диапазон токовой настройки для точного соответствия параметрам двигателя,
• наличие механизма ручного управления включением и отключением,
• возможность установки дополнительных аксессуаров управления и сигнализации,
• винтовое подключение силовых проводников,
• компактные размеры для размещения в распределительных шкафах,
• устойчивый к механическим воздействиям корпус из негорючего пластика,
• конструкция с функцией коммутационного разделения электрической цепи.

Работа автомата защиты двигателя основана на последовательном контроле электрических параметров. В нормальном режиме ток проходит через силовые контакты без отключения нагрузки. При превышении установленного значения происходит нагрев биметаллического элемента, который изменяет форму и приводит в действие механизм отключения. При коротком замыкании электромагнитная система создает усилие, необходимое для быстрого размыкания контактов.

Области применения

Автоматы защиты двигателя DEKraft используются в системах, где требуется надежное управление электроприводами и защита оборудования от аварийных электрических режимов. Устройства устанавливаются в составе распределительных щитов, шкафов автоматики и пусковых комплексов различного назначения. Основные области применения:

• системы вентиляции и кондиционирования с электродвигательными приводами,
• насосные установки промышленного и коммунального назначения,
• компрессорное оборудование,
• конвейерные линии и производственные механизмы,
• станочное оборудование,
• системы автоматизации технологических процессов,
• генераторные установки малой и средней мощности,
• оборудование предприятий сельского хозяйства,
• электрические шкафы управления промышленными приводами,
• установки с трехфазными асинхронными двигателями.

Благодаря широкому диапазону токовых характеристик автоматы могут применяться как для компактных приводов небольшой мощности, так и для более производительных промышленных электродвигателей.

Таким образом, автоматы защиты двигателя DEKraft являются эффективным решением для защиты трехфазных электродвигателей от перегрузок, коротких замыканий и нарушения фазных режимов. Продуманная конструкция, регулируемые параметры защиты и возможность применения в различных промышленных системах делают данное оборудование востребованным элементом современной электротехнической инфраструктуры. Компания «Олниса» выполняет поставку промышленного оборудования DEKraft для предприятий, производственных объектов и инженерных систем. В каталоге компании представлены автоматы защиты двигателя с различными техническими характеристиками, обеспечивающие надежное оснащение электрических установок. «Олниса» поставляет качественное промышленное оборудование для создания эффективных и безопасных систем электроснабжения и управления.
