Повышение производительности оборудования с использованием MKD090B-047-GP1-KN

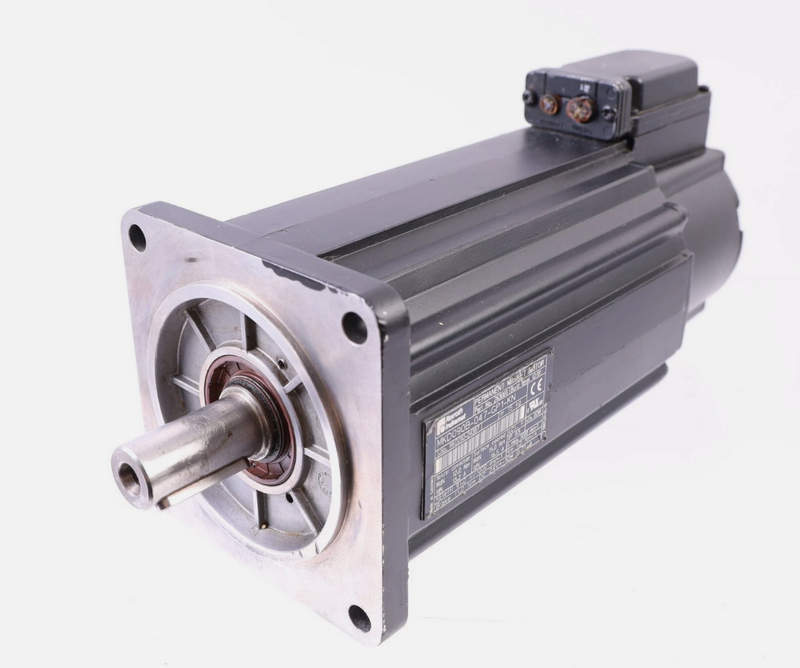

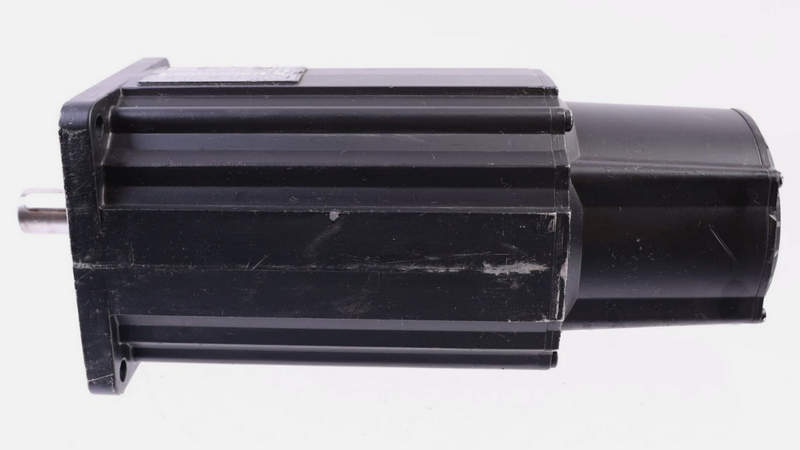

Сервомотор Bosch Rexroth MKD090B-047-GP1-KN представляет собой современное и технологически продвинутое устройство, разработанное для применения в системах автоматизации, требующих высокой точности позиционирования, надежности и долговечности. Он входит в серию MKD — одного из ключевых семейств синхронных сервомоторов в линейке компании Bosch Rexroth.

Технические характеристики

Сервомотор MKD090B-047-GP1-KN представляет собой трехфазный синхронный двигатель с постоянными магнитами на роторе и системой принудительного охлаждения. Ключевые параметры устройства включают:

• номинальную мощность в диапазоне от 1,3 до 3,6 кВт в зависимости от применяемого привода и режимов нагрузки;
• номинальный крутящий момент около 4,0 Н·м, с возможностью кратковременной перегрузки до 12 Н·м при пиковой нагрузке;

• номинальную скорость вращения ротора 3000 об/мин, при этом максимальная может достигать 5000 об/мин;
• номинальный ток порядка 5,6 А (в зависимости от питающей системы);
• степень защиты корпуса IP65, что обеспечивает устойчивость к пыли и струям воды, а также возможность применения в тяжелых промышленных условиях;
• встроенный датчик положения — цифровой энкодер с разрешением 2048 инкрементов на оборот и системой обратной связи;
• конструктивное исполнение вала — с шпоночным пазом и принудительным обдувом по оси;
• тип подключения — угловой разъем с возможностью поворота для удобства монтажа;
• вес двигателя — около 9–11 кг, в зависимости от комплектации и наличия дополнительных опций.

Конструкция и принцип действия

Сервомотор MKD090B-047-GP1-KN построен по принципу синхронного двигателя с возбуждением от постоянных магнитов. Ротор оснащен редкоземельными магнитами, что позволяет повысить КПД и уменьшить размеры двигателя без потери мощности. Статор содержит обмотки, которые питаются от сервопривода и формируют вращающееся магнитное поле. Благодаря наличию встроенного цифрового энкодера и высокой точности позиционной обратной связи, данный сервомотор обеспечивает стабильное управление положением, скоростью и моментом. Система управления считывает сигналы с энкодера и в режиме реального времени регулирует подачу тока в обмотки, минимизируя отклонения от заданного положения и компенсируя внешние возмущения. Принудительное охлаждение — одна из характерных особенностей модели. Оно позволяет избежать перегрева при интенсивной нагрузке и обеспечить стабильную работу при длительных рабочих циклах. Воздух направляется вдоль корпуса через встроенные каналы, эффективно отводя тепло от обмоток и магнитной системы.

Режимы работы

Сервомотор MKD090B-047-GP1-KN поддерживает широкий спектр рабочих режимов. Он может эксплуатироваться:

• в режиме постоянного крутящего момента, когда двигатель поддерживает заданную нагрузку вне зависимости от положения вала;
• в режиме динамического позиционирования, с резкими ускорениями и торможениями, что особенно актуально для манипуляторов, ЧПУ и станков с быстрой подачей;
• в режиме синхронного движения нескольких осей, когда требуется точная координация между отдельными сервомодулями;
• в режиме шпиндельного привода, если необходимо объединение вращения и позиционирования в одном устройстве.

Кроме того, сервомотор можно интегрировать в замкнутые контуры управления с постоянным отслеживанием обратной связи, что делает его пригодным для сложных задач в мехатронике и робототехнике.

Особенности и преимущества конструкции

MKD090B-047-GP1-KN спроектирован с учетом промышленных стандартов надежности и совместимости. Несколько ключевых конструктивных особенностей позволяют выделить его на фоне аналогов:

• компактный корпус из литого алюминия с антикоррозийным покрытием и высокой механической жесткостью;
• встроенная система охлаждения с осевым потоком воздуха, обеспечивающая эффективное тепловыделение при непрерывной работе;
• разъемное соединение с кодированием, предотвращающее ошибочную коммутацию в условиях частой замены;
• возможность установки тормоза (опционально), что обеспечивает удержание оси при обесточивании;
• быстроразъёмные штыревые соединения сигнальных и силовых кабелей;
• совместимость с широким спектром сервоприводов Bosch Rexroth, в том числе сериями IndraDrive и Diax.

Области применения

Сервомотор MKD090B-047-GP1-KN используется в автоматизированных системах, где требуется высокая точность, надежность и повторяемость процессов. Он находит применение в следующих сферах:

• металлообрабатывающие станки с ЧПУ, включая токарные и фрезерные центры;
• упаковочные и фасовочные линии с высокой скоростью позиционирования;
• производственные роботы, манипуляторы и координатные столы;
• автоматизированные склады, сортировочные машины, карусели и портальные системы;
• печатные машины и рулонные системы;
• системы дозирования и перекачки жидкостей с регулировкой объема по положению ротора.

Таким образом, сервомотор Bosch Rexroth MKD090B-047-GP1-KN представляет собой надежное решение для систем, где требуются точные и динамичные движения в сочетании с долговечностью и адаптивностью к промышленной среде. Он успешно используется в различных отраслях автоматизации, обеспечивает стабильную работу даже при интенсивных нагрузках и обладает всеми техническими преимуществами современных синхронных двигателей с магнитным возбуждением.
