Повышение точности механики с использованием сервопривода Leadshine ES-D1008

Современные решения в области управления шаговыми и сервоприводами всё чаще требуют сочетания высокой точности, быстрой реакции и компактности. Среди широкого спектра компонентов, применяемых в станках с ЧПУ, 3D-принтерах, сборочных и упаковочных автоматах, серводрайвер Leadshine ES-D1008 занимает особое место благодаря продуманному сочетанию интеллектуальных функций, прочной архитектуре и простоте внедрения. Этот драйвер разработан специально для использования с закрытыми шаговыми сервомоторами (closed-loop stepper), обеспечивая повышенную точность позиционирования и надёжность в условиях перегрузок.

Технические характеристики и параметры работы

Серводрайвер Leadshine ES-D1008 относится к линейке экономичных и высокоэффективных цифровых драйверов, способных работать с двигателями с энкодерной обратной связью. Он рассчитан на питание от сети постоянного тока и демонстрирует устойчивую работу при широком диапазоне входного напряжения, как правило, от 20 до 70 ВDC. Максимальный ток фазы — до 8,0 А RMS, что позволяет подключать к нему двигатели с высоким крутящим моментом. При этом ток настраивается с шагом, что даёт гибкость в подборе оптимального режима под конкретный привод. Драйвер поддерживает разрешение микрошагов вплоть до 51200 имп/об, настраиваемое пользователем или автоматически — в зависимости от используемого контроллера. Благодаря высокоточному интерполятору и адаптивной логике расчёта, обеспечивается плавность хода даже на малых скоростях, без характерного «дрожания» шагового двигателя. Дискретные входы управления (PUL, DIR, ENA) совместимы с уровнями TTL и 5В/24В, что делает ES-D1008 универсальным решением для большинства промышленных и полупромышленных контроллеров. Для обратной связи используется стандартный энкодерный сигнал с разрешением 1000 имп/об, обеспечивая точное отслеживание положения ротора и корректировку в режиме реального времени.

Особенности конструкции и внутренней архитектуры

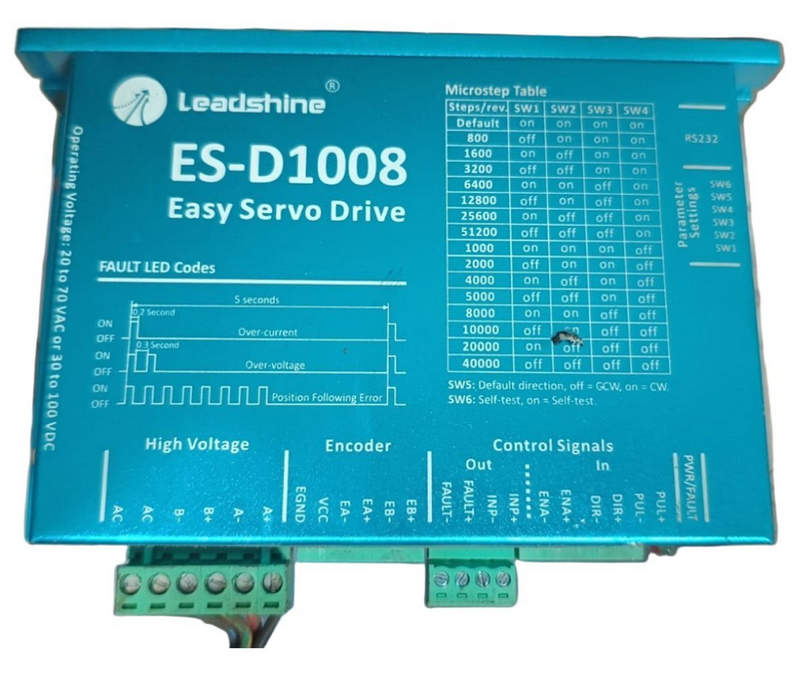

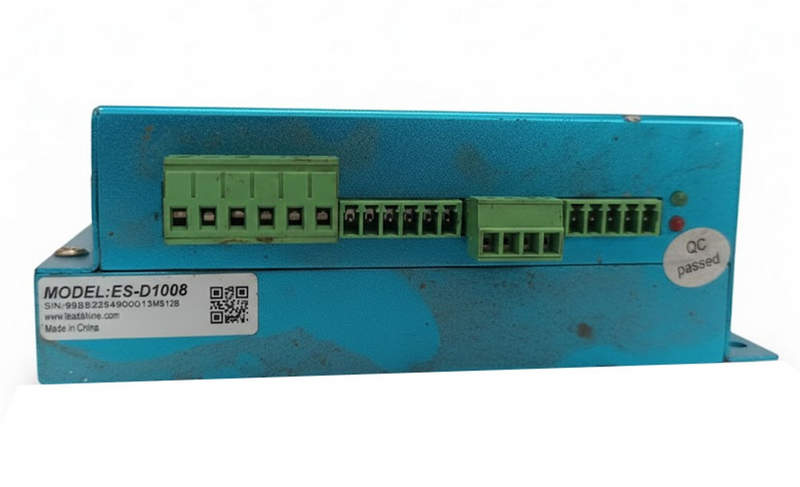

ES-D1008 выполнен в компактном металлическом корпусе с продуманной системой охлаждения и вентиляционными прорезями. Пасивное охлаждение исключает избыточный шум и делает драйвер подходящим для установки в акустически чувствительных зонах. Все клеммы подключения расположены с одной стороны, что упрощает монтаж и минимизирует длину кабельных трасс в шкафу управления. Внутри драйвера реализована цифровая система управления с DSP-процессором, способным отслеживать малейшие отклонения по положению, скорости и току. Алгоритмы управления включают компенсацию резонансных частот, автоматическую настройку PID-параметров, а также защиту от перегрева, короткого замыкания, пониженного и повышенного напряжения. Подключение и конфигурация осуществляются через интерфейс с DIP-переключателями и/или через программное обеспечение производителя. Это ПО позволяет в реальном времени просматривать параметры энкодера, кривые скорости, токовые профили и адаптировать поведение системы под конкретную механику.

Режимы работы и принципы управления

ES-D1008 поддерживает несколько режимов работы, включая импульсный (step/direction), аналоговый (при наличии соответствующего контроллера), и виртуальные шаги. Основной режим — это step/direction, где управление осуществляется передачей импульсной последовательности с контроллера, а обратная связь от энкодера позволяет системе автоматически компенсировать потери шагов и обеспечить замкнутый контур управления.

В отличие от классических шаговых драйверов, работающих в режиме open-loop, здесь реализован полноценный closed-loop control. Это означает, что при перегрузке или нарушении синхронизации двигатель не теряет шаги, а драйвер моментально корректирует отклонения. Таким образом, отпадает необходимость в использовании внешних датчиков положения — достаточно энкодера на двигателе. Также предусмотрена функция удержания в покое с минимальным током, что уменьшает нагрев и снижает энергопотребление, особенно в режимах с длительными остановками.

Преимущества интеграции в автоматизированные системы

Установка ES-D1008 обеспечивает заметный прирост надёжности и устойчивости к перегрузкам по сравнению с классическими драйверами. Благодаря замкнутому управлению, сохраняется точность позиционирования даже при резких стартах/остановках, а встроенные алгоритмы сглаживания обеспечивают плавный старт и остановку двигателя, снижая механический износ. Простота настройки позволяет быстро вводить в эксплуатацию как новые узлы, так и замену в существующих системах. Поддержка стандартных команд и входов делает драйвер совместимым с популярными ЧПУ-платами и контроллерами Arduino, Mach3, LinuxCNC и др.

Типовые области применения

Серводрайвер ES-D1008 находит широкое применение в различных секторах промышленной автоматизации:

• фрезерные, гравировальные и лазерные станки с числовым программным управлением;
• системы линейного позиционирования, манипуляторы и оси сборочных роботов;
• упаковочные линии и дозирующие устройства;
• оборудование для пайки, сверления, резки и маркировки;
• автоматизированные транспортные линии и системы pick-and-place.

Все поставки от Олниса осуществляются с учётом требований заказчика, с оперативной доставкой по всей стране и возможностью резервирования складских остатков.

Таким образом, серводрайвер Leadshine ES-D1008 — это эффективное, надёжное и адаптивное решение для управления шаговыми двигателями с обратной связью. Он открывает возможности точного позиционирования и стабильной работы даже в условиях переменных нагрузок, что особенно актуально в машиностроении, упаковочной отрасли, производстве электроники и автоматизированных системах перемещения.
