Серводвигатель Kollmorgen AKM44E-ANS2R-02 для высокоточной промышленной автоматизации

Современные задачи промышленной автоматизации требуют точных, надёжных и динамичных приводных решений. Одним из таких решений является серводвигатель Kollmorgen AKM44E-ANS2R-02 — представитель высокоэффективной серии AKM, отличающейся универсальностью, высокой плотностью мощности и надёжной работой в сложных эксплуатационных условиях. Этот мотор находит широкое применение в робототехнике, упаковочной технике, станках с ЧПУ и других производственных узлах, где важны точность позиционирования, моментная стабильность и компактные габариты.

Технические характеристики

Модель AKM44E-ANS2R-02 относится к бесщёточным синхронным серводвигателям с постоянными магнитами. Она обладает сбалансированным набором параметров, подходящих для множества промышленных задач. Ключевые характеристики включают:

• номинальное напряжение — как правило, 230 В AC, в зависимости от используемого сервоусилителя;
• номинальный ток — в диапазоне 4,2...6,2 А;
• номинальная мощность — около 1,3...1,6 кВт;
• максимальный момент — до 6,7 Н·м.

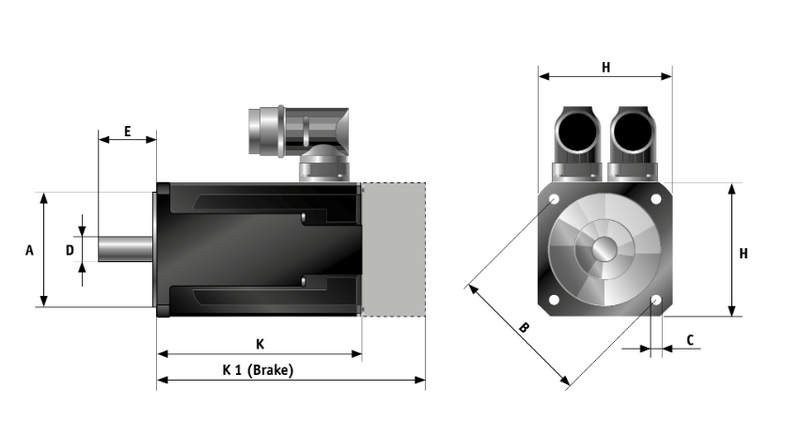

• диаметр корпуса — 88 мм;
• фланец — квадратный, размером 89×89 мм;
• вал — цилиндрический с шпонкой, диаметр 19 мм.
• частота вращения — номинальная до 3000 об/мин, максимальная — 5000...6000 об/мин.

Интегрированный резольвер обеспечивает обратную связь по положению ротора, позволяя добиться высокой точности при управлении движением. Температурный диапазон эксплуатации — от -20 до +40 C без потери производительности. Степень защиты корпуса — IP65, что допускает использование двигателя в запылённых и влажных средах. Масса устройства — около 4,5 кг в стандартной конфигурации.

Конструктивные и функциональные особенности

Основой конструкции двигателя является статическая обмотка, расположенная внутри корпуса, и ротор с постоянными магнитами, обеспечивающий высокую энергоэффективность и компактность. Применение редкоземельных магнитов позволяет увеличить удельный момент на единицу объёма, а также повысить устойчивость к демагнетизации и температурным колебаниям. Корпус изготовлен из алюминиевого сплава, обеспечивающего хорошее рассеяние тепла и низкий вес. Прецизионная обработка фланцевых поверхностей и вала повышает надёжность крепления и стабильность вала при высоких нагрузках. Подшипниковый узел усилен, что повышает срок службы при динамических режимах и осевых усилиях. Вал защищён уплотнением, предотвращающим попадание пыли и влаги внутрь корпуса, что особенно важно в условиях промышленного производства. Встроенный резольвер (resolver) обеспечивает аналоговую обратную связь по углу поворота ротора. В отличие от оптических энкодеров, резольверы более устойчивы к вибрациям, температурным перепадам и электрическим помехам. Это делает AKM44E-ANS2R-02 особенно подходящим для тяжёлых условий эксплуатации и в системах, требующих высокой надёжности.

Принцип работы и режимы

Работа двигателя основана на синхронном вращении ротора с магнитами относительно вращающегося магнитного поля статора. Подача переменного тока на обмотки статора осуществляется через сервопривод, который контролирует форму и частоту сигнала на основе обратной связи от резольвера. Такой замкнутый контур управления позволяет реализовать точное позиционирование, регулировку скорости и удержание момента. Основные режимы работы:

• позиционирование: задание координаты, с которой система синхронизирует движение; используется в станках, роботах и сборочных механизмах;
• непрерывное вращение с контролем скорости: двигатель работает с заданной частотой, например, в транспортах или насосных установках;
• удержание позиции с определённым моментом: при необходимости зафиксировать нагрузку в заданной точке; актуально для лифтов, приводов дверей, манипуляторов;
• импульсный режим: кратковременные включения и высокие пусковые моменты, как в ударных или циклических механизмах.

Система управления серводвигателем адаптирует подачу энергии к изменяющимся условиям в реальном времени. Быстрая реакция на команды и высокая точность исполнения обусловлены как характеристиками самого мотора, так и совместимой электроникой (например, сервусилителями Kollmorgen серии AKD).

Области применения

Серводвигатель AKM44E-ANS2R-02 широко применяется в:— автоматических сборочных линиях;

• медицинском оборудовании;
• прецизионных станках и металлообрабатывающем оборудовании;
• упаковочных машинах и роботизированных манипуляторах;
• текстильных и печатных машинах;
• конвейерных системах с требованиями к точному перемещению.

Таким образом, Kollmorgen AKM44E-ANS2R-02 — это технологически совершенное решение для задач, где требуется высокая точность, скорость и надёжность. Благодаря продуманной конструкции, широкому спектру поддерживаемых режимов и возможности интеграции с современными системами автоматизации, этот серводвигатель оправдывает ожидания даже в самых критичных сферах применения. Обратившись в Олниса, вы получите не только качественное оборудование, но и полный сервис на этапе поставки.
