Automation MB057DT183-005 — компактный двигатель контроля скорости и положения

Серводвигатели являются неотъемлемым компонентом современных систем автоматизации. Одним из таких решений, заслуживающих внимания, выступает модель Automation MB057DT183-005. Это высокоточный серводвигатель, рассчитанный на работу в сложных технологических процессах, где требуются точность, повторяемость, высокая динамика и надёжность.

Основные технические характеристики

Automation MB057DT183-005 представляет собой сервомотор с высокими показателями точности и устойчивости к перегрузкам. Его конструкция разработана с учётом требований к компактности и надёжности, что позволяет интегрировать его в узкие монтажные ниши и агрегаты с ограниченным пространством. Ключевыми характеристиками модели являются:

• номинальное напряжение питания — 220 В переменного тока;
• рабочий ток — в пределах 1,5–2,2 А;
• мощность — порядка 300–400 Вт в зависимости от исполнений;
• частота вращения на валу — до 3000 об/мин в номинале, с возможностью кратковременного превышения при работе в импульсном режиме.

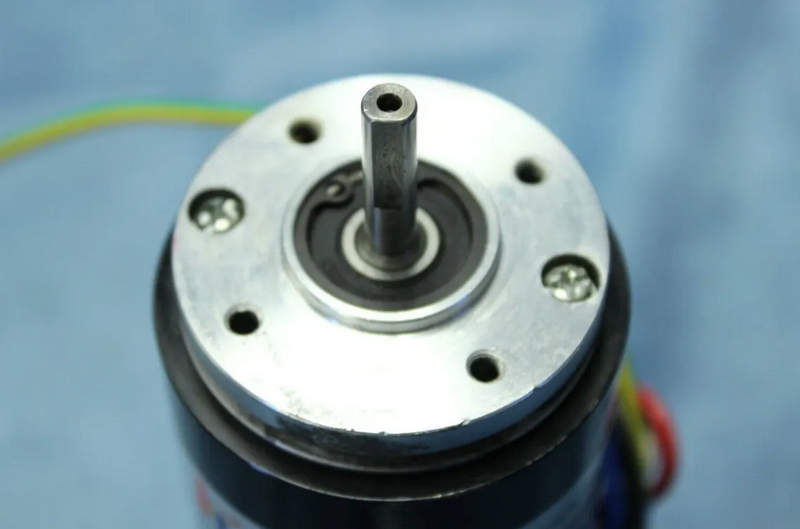

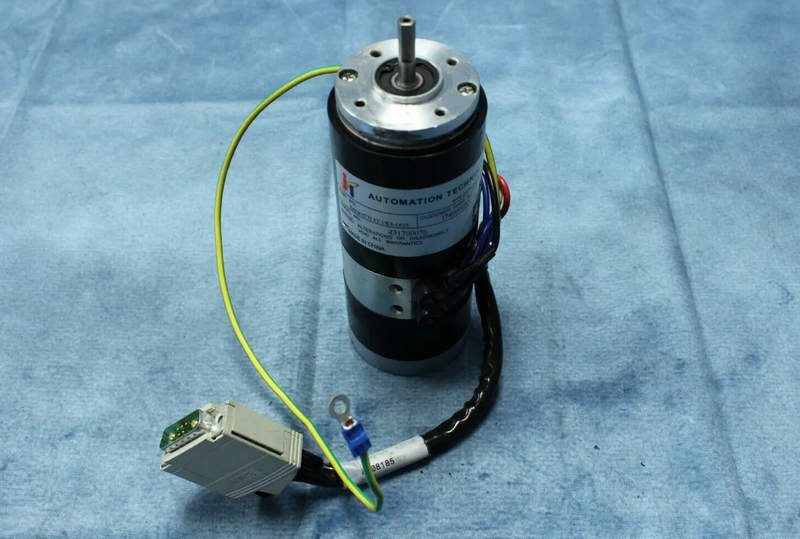

Крутящий момент на валу составляет 0,9 Н·м в постоянной нагрузке и может возрастать до 2,7 Н·м при пиковом режиме. Инкрементальный энкодер, встроенный в заднюю часть двигателя, обеспечивает обратную связь по положению с разрешением до 2500 импульсов на оборот, что даёт точность позиционирования на уровне десятых долей миллиметра. Диаметр корпуса мотора составляет 57 мм — типичный размер для приводов серии MB, длина — около 100–130 мм, масса — не более 1,8 кг. Вал — с диаметром 8 мм и шпонкой, обеспечивающей надёжную передачу момента. Корпус выполнен из анодированного алюминия с ребрами для улучшенного теплоотвода; степень защиты — IP65, что делает двигатель устойчивым к пыли и струям воды под давлением.

Конструктивные особенности и принцип работы

В конструкции двигателя используется синхронный бесщёточный тип, на основе постоянных магнитов. Статор содержит обмотки, по которым подаётся переменный ток от сервопривода. Образующееся вращающееся магнитное поле взаимодействует с постоянными магнитами ротора, создавая крутящий момент. Работа устройства осуществляется по принципу замкнутой системы управления с обратной связью: положение, скорость и ускорение отслеживаются с помощью энкодера, информация с которого передаётся в сервоконтроллер.

Обмотки двигателя имеют термодатчики, позволяющие контролировать перегрев и предотвращать выход из строя при перегрузках. Благодаря встроенной схеме самодиагностики в связке с контроллером, система в реальном времени может реагировать на отклонения, останавливать привод или снижать нагрузку. Особенность конструкции — малый момент инерции ротора. Это позволяет быстро изменять направление вращения, запускать и останавливать двигатель с минимальными задержками. Такая динамика важна в задачах прецизионного перемещения: например, при нанесении клеевых линий, точечной сварке, высокоскоростной упаковке и т.п.

Рабочие режимы и возможности регулирования

Серводвигатель MB057DT183-005 способен функционировать в нескольких режимах, в зависимости от параметров настройки контроллера и задач привода. Стандартными являются:

• Режим позиционирования — двигатель перемещает исполнительный орган строго на заданный угол или в заданную точку, используя данные энкодера для обратной связи. Это основной режим для координатных столов, портальных роботов и манипуляторов.
• Режим регулирования скорости — используется при необходимости обеспечения постоянной скорости вращения независимо от изменения нагрузки. Двигатель автоматически корректирует ток и напряжение в ответ на отклонения от заданной скорости. Такой подход применим в ленточных транспортёрах, намоточных узлах и линиях с синхронным движением.
• Режим регулирования момента — пригоден при заданиях, где важна сила прижима или натяжения. В этом режиме двигатель управляет крутящим моментом без привязки к скорости. Он востребован, например, при обжатии, протяжке или управлении тормозными системами.

Также возможна работа в смешанном режиме, когда момент и скорость одновременно ограничиваются в зависимости от ситуации. Дополнительно доступны функции плавного старта и торможения, сглаживания траекторий, а также компенсации люфта при реверсировании.

Области применения и совместимость

Благодаря своим параметрам, Automation MB057DT183-005 широко используется в промышленной автоматике, прежде всего в составе комплексных приводных систем. Среди характерных применений —:

• станки с числовым программным управлением (ЧПУ);
• робототехнические комплексы;
• упаковочные линии и автоматизированные конвейеры;
• оборудование для точной дозировки, резки, маркировки;
• сборочные модули и испытательные стенды;
• медицинские и лабораторные приборы, требующие высокой точности перемещений.

Модель совместима с сервоконтроллерами Automation Technology, а также с рядом универсальных устройств с поддержкой импульсного или аналогового ввода. Через интерфейсные платы возможна интеграция с ПЛК, ЧМИ, SCADA.

Олниса обеспечивает оперативную доставку по всей стране и предлагает оперативную поставку по сопутствующим компонентам: сервоконтроллерам, кабелям, редукторам, блокам питания.

Серводвигатель Automation MB057DT183-005 — это надёжное и гибкое решение для задач точного управления движением в автоматизированных установках. Его конструктивные и эксплуатационные характеристики позволяют внедрять его в проекты различного уровня сложности, от простых перемещений до многоосевых синхронных систем.
