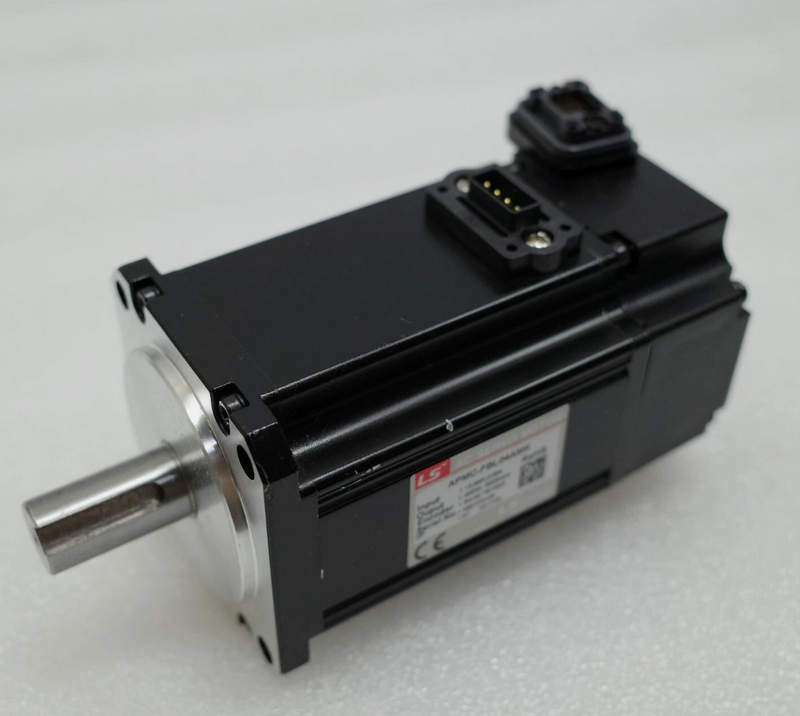

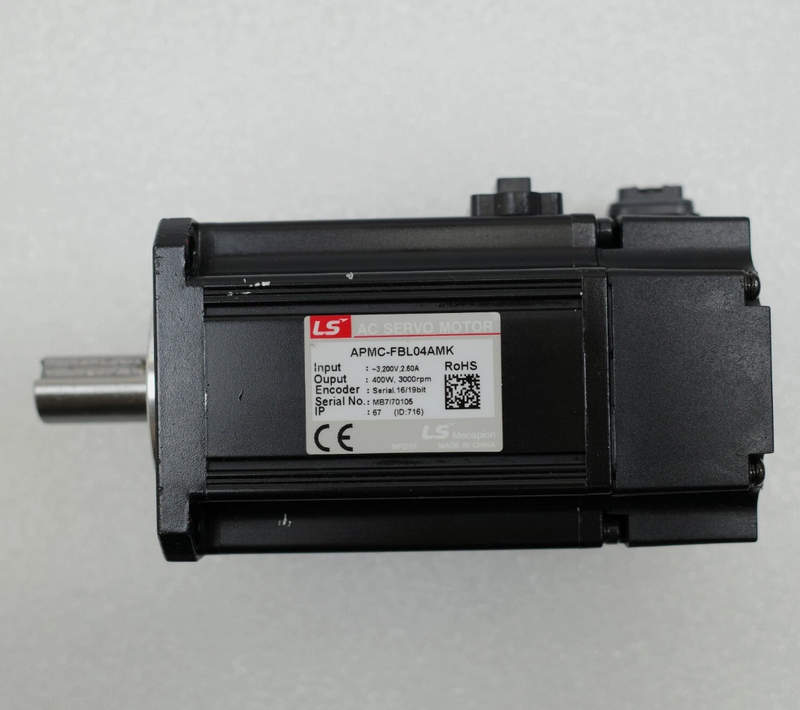

Надежный сервопривод APMC-FBL04AMK для задач управления скоростью и положением
Современные системы автоматизации предъявляют высокие требования к точности, надёжности и устойчивости приводных механизмов. Среди ключевых компонентов таких систем особое место занимает сервомотор — электромеханическое устройство, предназначенное для прецизионного управления углом, скоростью и положением. Одним из ярких представителей этого класса является сервомотор APMC-FBL04AMK, сочетающий в себе компактность, производительность и широкие функциональные возможности.
Основные технические характеристики
Устройство выполнено в малогабаритном корпусе, что позволяет использовать его в ограниченном пространстве, например, в осевых модулях станков с ЧПУ или в компактных манипуляторах. Номинальное напряжение питания составляет 24 В постоянного тока, при этом двигатель рассчитан на стабильную работу в диапазоне от 20 до 30 В. Максимальный выходной момент находится в пределах 0,12–0,15 Н·м, а номинальная скорость вращения достигает 3000 об/мин. Конструктивно предусмотрен встроенный абсолютный или инкрементальный энкодер (в зависимости от конфигурации), обеспечивающий обратную связь по положению и скорости. Точность позиционирования — до десятых долей градуса, что делает мотор применимым в задачах высокой точности.
Сервомотор обладает степенью защиты корпуса IP65, что гарантирует его устойчивость к попаданию пыли и струй воды с любого направления. Рабочий температурный диапазон: от –10 до +50 C. Подключение питания и сигнальных цепей осуществляется через стандартный герметичный коннектор с защёлкой. Вес двигателя, как правило, не превышает 400 грамм, что благоприятно сказывается на инерционности при установке в быстроходных системах.
Конструкция и принцип действия
В основе APMC-FBL04AMK лежит безщёточный двигатель постоянного тока с внешним ротором и внутренним статором, на обмотках которого создаётся вращающееся магнитное поле. Отсутствие щёток и коллекторов позволяет увеличить срок службы и уменьшить тепловыделение. Управление осуществляется с помощью внешнего контроллера (сервопривода), формирующего сигнал ШИМ (широтно-импульсной модуляции) или использующего специальный интерфейс связи, например, RS-485, CANopen или EtherCAT.
Сервопривод регулирует подачу энергии на обмотки статора в зависимости от сигнала обратной связи, поступающего от энкодера. Таким образом, реализуется замкнутый контур управления, позволяющий не только точно позиционировать вал, но и корректировать его поведение в реальном времени при внешних воздействиях или изменении нагрузки. Энкодер встроен в корпус мотора и может быть как оптическим, так и магнитным; разрешение составляет до 2048 PPR (позиций на оборот). Ротор выполнен из высокоэнергетического магнитного сплава (например, NdFeB), обеспечивающего высокий момент при минимальных габаритах. Вал мотора монтируется на шарикоподшипниках закрытого типа, что исключает необходимость технического обслуживания и предотвращает проникновение пыли или влаги. Корпус из анодированного алюминия служит одновременно и элементом теплоотведения.
Рабочие режимы и динамика
APMC-FBL04AMK может работать в нескольких режимах, в зависимости от задач и настроек контроллера. Первый и самый распространённый режим — позиционирование. В этом режиме мотор получает координаты конечного положения и плавно перемещается к нему с учётом заданной скорости и ускорения. Контроллер использует ПИД-регулирование, обеспечивая точную остановку и компенсацию колебаний.
- Второй режим — регулировка скорости. Здесь задаётся требуемая частота вращения вала, а мотор непрерывно её поддерживает независимо от изменения нагрузки. Это особенно полезно при управлении конвейерами, насосами и вентиляторами.
- Третий режим — работа по моменту. В этом случае мотор функционирует как исполнительный механизм с определённым усилием на валу. Такой режим применяется, например, в натяжителях или при контроле давления.
Переход между режимами возможен в автоматическом или ручном режиме при наличии соответствующего управляющего оборудования. Благодаря высокой точности и отклику мотор может выполнять сложные траектории и взаимодействовать с датчиками положения или силовыми модулями.
Особенности монтажа и подключения
Установка мотора осуществляется через стандартный фланец с резьбовыми отверстиями или с помощью зажимной муфты. Подключение требует соблюдения полярности питания, надёжного экранирования сигнального кабеля и заземления корпуса для исключения помех. Рекомендуется использовать специализированный кабель с повышенной гибкостью для подвижных осей. При длительной работе в непрерывных циклах необходимо обеспечить отвод тепла — допустима установка на металлическую раму или использование пассивного радиатора. Некоторые модификации APMC-FBL04AMK оснащаются тормозным механизмом, удерживающим вал в неподвижном состоянии при отключении питания — это критично для вертикальных осей.
Области применения
Благодаря высокой точности, компактности и надёжности, данный сервомотор применяется в широком спектре задач автоматизации:
- Прецизионные станки с ЧПУ (оси X, Y, Z);
- Манипуляторы и роботизированные захваты;
- Лабораторные автоматизированные системы;
- Печатающие головки и маркеры;
- Промышленные дозаторы и фасовочные машины;
- Медицинское оборудование (позиционирование кареток);
- Оптические и измерительные системы.
Таким образом, сервомотор APMC-FBL04AMK — это надёжное и эффективное решение для задач, где требуется точное и динамичное управление движением. Его конструкция обеспечивает стабильную работу даже в жёстких промышленных условиях, а совместимость с различными контроллерами делает его универсальным элементом современных автоматизированных систем.
