Насос Grundfos FF: сочетание высокой производительности и надежности

Реле давления Grundfos FF представляет собой устройство автоматического управления насосным оборудованием, предназначенное для контроля параметров давления в гидравлических и пневматических системах. Основной задачей данного оборудования является обеспечение автоматического включения и отключения насосов при достижении заданных значений давления. Серия Grundfos FF используется в системах водоснабжения, повышения давления, контроля рабочих параметров жидкостей и газов, а также в различных инженерных установках, где требуется стабильное управление приводами насосного оборудования. Принцип действия устройства основан на преобразовании механического воздействия давления рабочей среды в электрический управляющий сигнал, который изменяет состояние коммутационных контактов.

Технические характеристики

Основные параметры реле давления Grundfos FF определяют его эксплуатационные возможности, диапазон регулирования и совместимость с различными типами насосных систем. Конструкция устройства рассчитана на точное поддержание рабочих режимов и надежное переключение электрических цепей при изменении давления. Ключевыми техническими характеристиками являются:

• диапазон настройки давления для моделей Grundfos FF составляет от 0,22 до 32 бар в зависимости от исполнения устройства,
• рабочий диапазон модели Grundfos FF 4-8 находится в пределах от 0,5 до 8 бар,
• номинальное напряжение питания составляет 220 В при частоте электрической сети 50 Гц,
• максимальная коммутационная нагрузка достигает 4 кВА при категории применения AC1 и напряжении до 500 В,
• номинальный ток переключения находится в диапазоне от 0,1 до 16 А,
• резьбовое присоединение к трубопроводной системе выполняется через соединение R 3/8,
• температура окружающей среды при эксплуатации составляет от -20 до +70 C,
• максимальная температура контролируемой среды достигает +70 C,
• минимальная разница между значениями включения и отключения регулируется в диапазоне 0,3–0,5 бар,
• рабочий принцип управления основан на механическом мембранном преобразовании давления в электрическое переключение контактов.

Конструкция Grundfos FF предусматривает возможность регулировки порогов срабатывания. Нижний предел отвечает за включение насоса при снижении давления, а верхний параметр определяет момент отключения после восстановления требуемого значения. Такая схема позволяет поддерживать автоматический цикл работы оборудования без постоянного ручного управления.

Особенности конструкции устройств

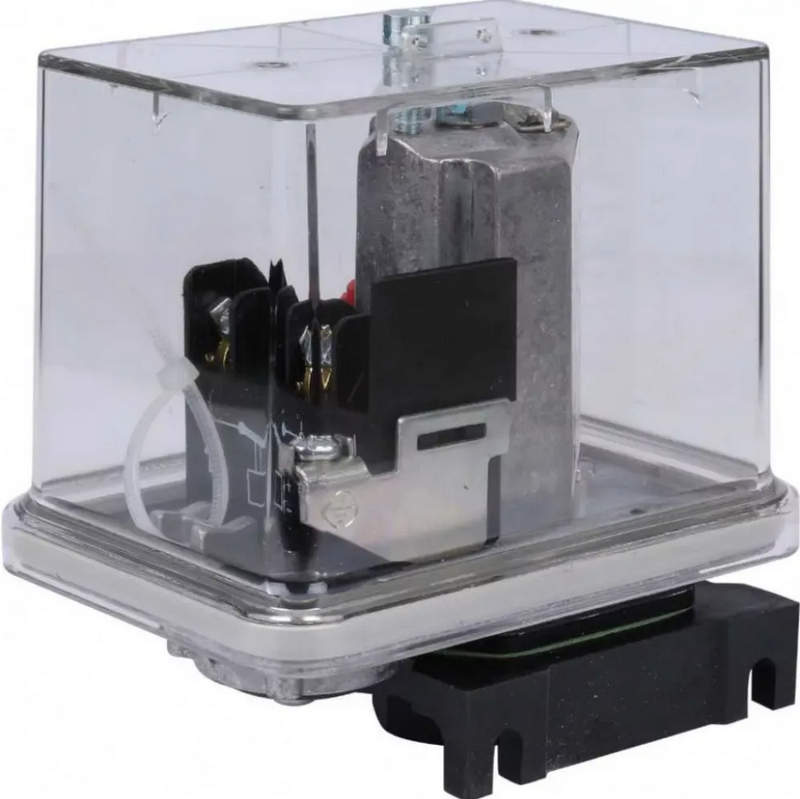

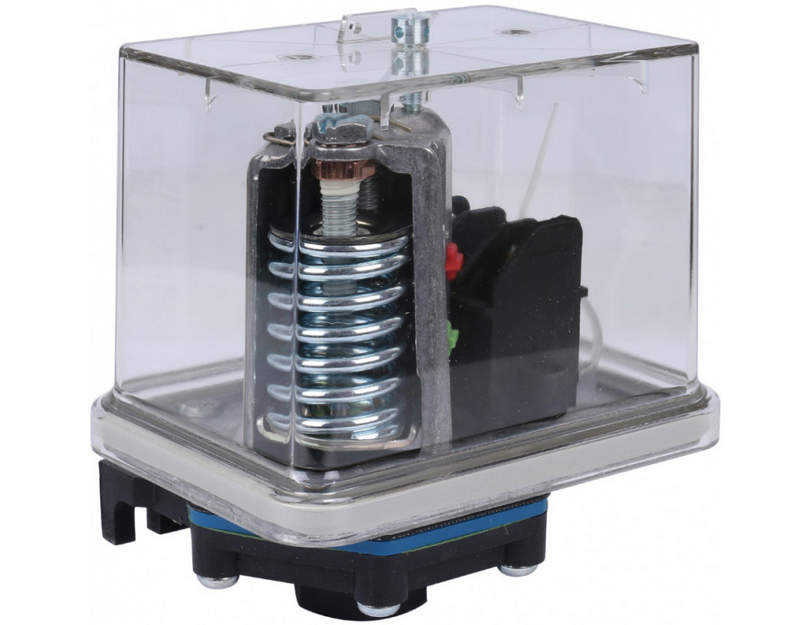

Конструктивное исполнение Grundfos FF основано на сочетании чувствительного мембранного механизма, пружинного регулировочного узла и электрического контактного блока. Давление рабочей среды воздействует на мембрану, которая передает усилие на механический привод переключателя. При достижении установленного значения происходит изменение положения контактов, благодаря чему формируется управляющий сигнал для двигателя насоса. Корпус устройства выполнен с учетом требований к эксплуатации в инженерных системах и содержит защитную крышку, обеспечивающую доступ к регулировочным элементам и электрическим соединениям. Прозрачная часть корпуса позволяет визуально контролировать положение механизма и параметры настройки. Внутренняя компоновка предусматривает размещение кабельных соединений с достаточным пространством для подключения проводников. Регулировочные элементы позволяют изменять давление включения и отключения независимо друг от друга. Настройка выполняется изменением усилия пружинного механизма, который определяет момент срабатывания контактной группы. Благодаря такому принципу работы устройство способно адаптироваться к различным режимам эксплуатации насосных станций. Электрическая часть реле рассчитана на коммутацию нагрузок насосных двигателей и других исполнительных устройств. Контактный механизм обеспечивает многократное переключение при циклической работе оборудования, сохраняя стабильность характеристик в течение эксплуатационного периода. Конструкция предусматривает применение в системах, где требуется автоматизация процессов поддержания давления.

Области применения

Реле давления Grundfos FF используется в различных технических системах, где необходимо автоматическое управление насосным и компрессорным оборудованием. Основные направления применения включают:

• системы автономного и централизованного водоснабжения с насосными установками,
• станции повышения давления для поддержания постоянных параметров подачи воды,
• гидравлические системы с автоматическим включением и отключением насосов,
• оборудование с компрессорными агрегатами и исполнительными механизмами,
• системы контроля давления жидкостей и газов в трубопроводных сетях,
• оборудование, где требуется защита насосных приводов от работы при недостаточном давлении,
• резервуарные системы с автоматическим поддержанием заданного уровня давления.

Использование Grundfos FF позволяет реализовать простой и надежный способ управления насосным оборудованием на основе физических параметров рабочей среды. Устройство применяется как самостоятельный элемент автоматики или как часть более сложных инженерных комплексов.

Таким образом, реле давления Grundfos FF является эффективным элементом автоматизации насосных систем, обеспечивающим контроль давления и управление рабочими циклами оборудования. Продуманная конструкция, широкий диапазон регулирования и надежный механизм переключения делают устройство востребованным решением для инженерных объектов различного назначения. Компания «Олниса» предлагает поставку промышленного оборудования Grundfos и других технических решений для предприятий и организаций.
