Мультиметр Fluke 45: надежный прибор для контроля параметров электрических цепей

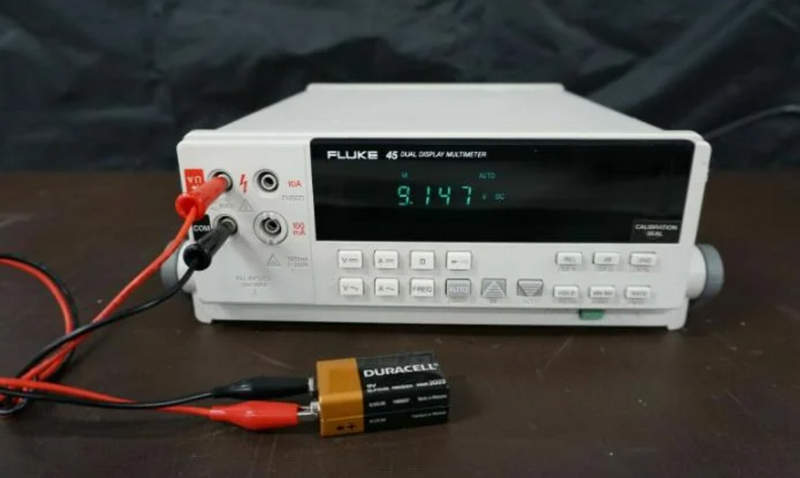

Fluke 45 — настольный цифровой мультиметр для диагностики электронных узлов. Прибор измеряет постоянное и переменное напряжение, ток, сопротивление, частоту и параметры полупроводниковых переходов. Двойной дисплей позволяет одновременно наблюдать основную и дополнительную величины, сопоставляя связанные показатели без повторного переключения функций.
Технические характеристики
Основные параметры прибора раскрывают его метрологические и эксплуатационные возможности:
- разрядность индикации — 4,5 разряда, максимальное отображаемое значение — 30 000 отсчетов,
- базовая погрешность измерения постоянного напряжения — до ±0,025 % показания,
- диапазоны постоянного напряжения — 300 мВ, 3 В, 30 В, 300 В и 1000 В,
- диапазоны переменного напряжения — 300 мВ, 3 В, 30 В, 300 В и 750 В,
- измерение постоянного и переменного тока — от микроамперных значений до 10 А,
- диапазоны сопротивления — 300 Ом, 3 кОм, 30 кОм, 300 кОм, 3 МОм, 30 МОм и 300 МОм,
- измерение частоты — от 5 Гц до 1 МГц при допустимом уровне входного сигнала,
- проверка диодов — с отображением прямого падения напряжения на переходе,
- режим прозвонки цепи — со звуковым подтверждением низкого сопротивления,
- питание — от однофазной сети переменного тока с частотой 50 или 60 Гц,
- интерфейс дистанционного управления — RS-232, а в соответствующем исполнении IEEE-488,
- рабочая температура — приблизительно от 0 до +50 C при соблюдении нормируемых условий,
- масса настольного прибора — около 3 кг в зависимости от исполнения и комплектации.
Измерительные режимы и принцип работы
Функциональная схема основана на преобразовании входного электрического сигнала в цифровой код с последующей обработкой микропроцессором. Постоянное напряжение поступает через входную защиту и резистивный делитель, после чего аналого-цифровой преобразователь определяет его величину. При работе с переменным сигналом используется тракт преобразования действующего значения, обеспечивающий корректную оценку несинусоидальных форм в пределах установленной полосы и коэффициента амплитуды. Ток измеряется по падению напряжения на внутреннем шунте, а сопротивление — посредством подачи нормированного тестового тока и вычисления отношения напряжения к току. Доступные режимы обеспечивают выполнение следующих операций:
- автоматический выбор диапазона для сокращения числа ручных переключений,
- ручная фиксация диапазона при наблюдении стабильного процесса,
- относительное измерение REL для исключения фонового значения или сопротивления проводов,
- удержание результата HOLD для фиксации показания на дисплее,
- регистрация минимального и максимального значений при контроле колебаний,
- сравнительные измерения с отображением основной величины и связанного параметра,
- измерение частоты переменного сигнала одновременно с его напряжением,
- звуковая проверка целостности проводников и контактных соединений,
- диодный тест для оценки состояния полупроводникового перехода,
- дистанционный запуск, считывание данных и изменение установок через цифровой интерфейс.
Особенности конструкции

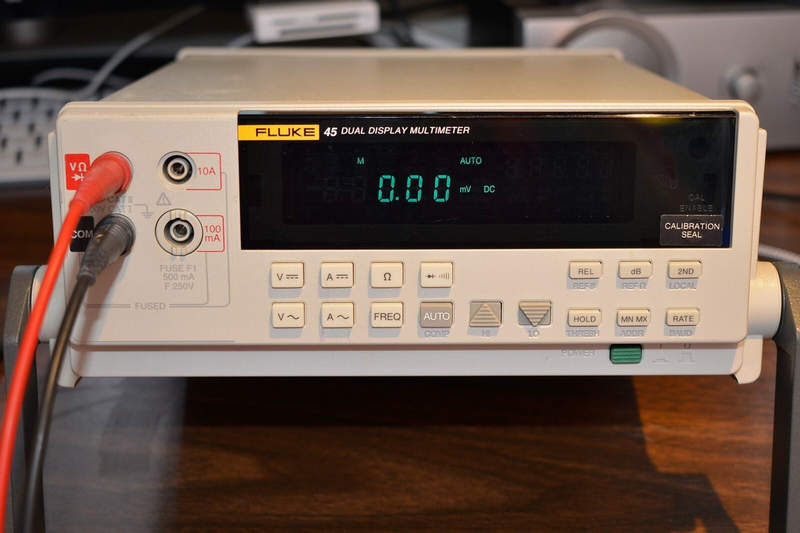

Конструкция Fluke 45 выполнена в настольном корпусе с наклоняемой опорой, обеспечивающей устойчивое размещение и удобный угол наблюдения. На передней панели расположены два цифровых поля индикации, функциональные клавиши и защищенные входные гнезда. Разделение токовых и потенциальных входов снижает вероятность ошибочного подключения. Внутренняя защита включает плавкие предохранители токовых цепей, элементы ограничения перенапряжений и изоляционные промежутки. Такая компоновка препятствует повреждению измерительного тракта при допустимых перегрузках.
Области применения
Функциональные свойства мультиметра позволяют использовать его в разных измерительных задачах:
- контроль напряжений питания и токов потребления электронных модулей,
- испытание резистивных цепей, кабелей, контактов и соединений,
- поиск нестабильности по зарегистрированным минимумам и максимумам,
- проверка частоты генераторов, источников сигналов и управляющих импульсов,
- входной и выходной контроль компонентов на производственном участке,
- длительное протоколирование результатов через компьютерный интерфейс,
- обслуживание промышленной автоматики, источников питания и стендовой аппаратуры.
Таким образом, Fluke 45 является универсальным лабораторным мультиметром, сочетающим точное цифровое измерение, двойное отображение результатов и возможность дистанционного обмена данными. Модель подходит для повторяющихся стендовых операций, диагностических процедур и производственного контроля. Конкретные пределы погрешности зависят от функции, диапазона, частоты сигнала и срока после калибровки, поэтому при ответственных измерениях следует учитывать данные документации конкретного исполнения. Компания «Олниса» осуществляет поставку промышленного оборудования Fluke для предприятий различных отраслей. Через «Олниса» можно заказать поставку мультиметров Fluke 45 для лабораторий, производственных площадок и ремонтных подразделений. Компания обеспечивает поставки промышленного измерительного оборудования на территорию России.
