Циркуляционный насос Grundfos 1-65 для эффективной работы инженерных систем

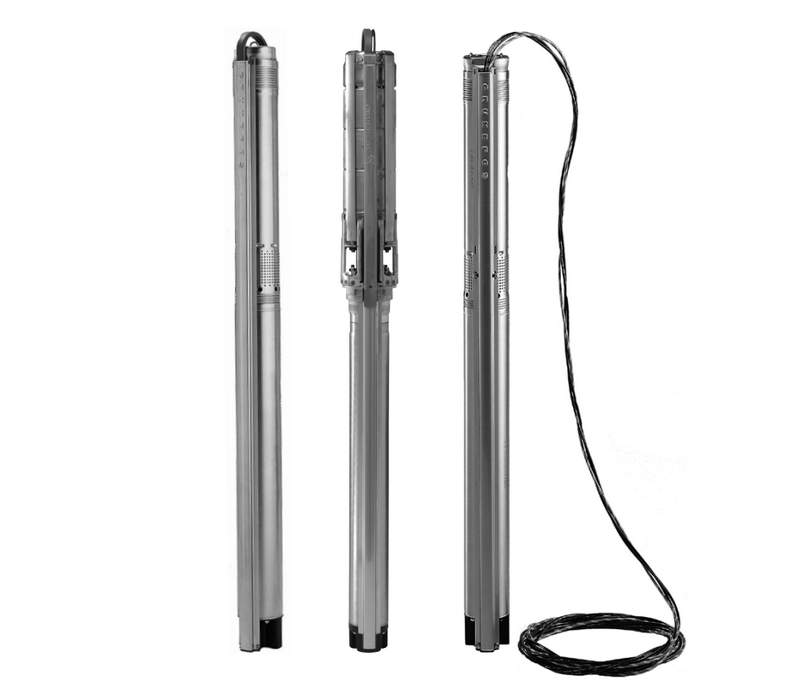

Погружной насос Grundfos SQ 1-65 представляет собой компактное насосное оборудование центробежного типа, предназначенное для подъема воды из скважин и эксплуатации в системах индивидуального и промышленного водоснабжения. Модель относится к серии трехдюймовых скважинных агрегатов, где основное внимание уделено сочетанию высокой производительности, надежности электродвигателя и возможности работы в ограниченном пространстве. Конструкция насоса рассчитана на эксплуатацию в глубоких скважинах с постоянной нагрузкой, обеспечивая стабильное перемещение жидкости благодаря многоступенчатому гидравлическому узлу и защищенному электрическому приводу.

Технические характеристики

Основные параметры Grundfos SQ 1-65 определяют его рабочие возможности и особенности применения. Ключевыми техническими характеристиками оборудования являются:

• производительность насоса до 26 литров в минуту, что соответствует максимальному расходу около 1,56 м3/ч,
• номинальная производительность около 16 литров в минуту при расчетном режиме работы,
• максимальный напор до 90 метров водяного столба,
• номинальный напор около 59 метров при стандартной рабочей точке,
• электрическое питание от сети с напряжением 230 В,
• максимальный потребляемый ток достигает 5,2 А,
• диаметр корпуса насоса равен 3 дюймам,
• минимальный рекомендуемый диаметр скважины составляет около 74 мм,
• максимальная глубина погружения оборудования достигает 150 метров,
• размер напорного подключения составляет 1 1/4 дюйма,
• степень защиты электрической части соответствует классу IP68,
• длина кабеля стандартного исполнения составляет 1,5 метра,
• конструкция рабочего колеса выполнена из износостойкого композитного материала Noryl,
• количество рабочих ступеней обеспечивает формирование необходимого давления для подъема воды.

Принципы и режимы работы

Принцип работы Grundfos SQ 1-65 основан на преобразовании механической энергии вращения электродвигателя в гидравлическую энергию потока. Электрический двигатель приводит в движение вал с системой рабочих колес, каждое из которых увеличивает давление жидкости при последовательном прохождении через гидравлические ступени. Многоступенчатая схема позволяет получать высокий напор при сохранении компактного диаметра корпуса. Основными рабочими режимами насоса являются:

• режим постоянного водоснабжения с поддержанием стабильного расхода жидкости,
• режим подъема воды из глубоких скважин с преодолением значительного гидравлического сопротивления,
• режим эксплуатации с защитой от сухого хода при отсутствии достаточного уровня жидкости,
• режим плавного запуска двигателя для снижения механических и электрических нагрузок.

Особенности конструкции

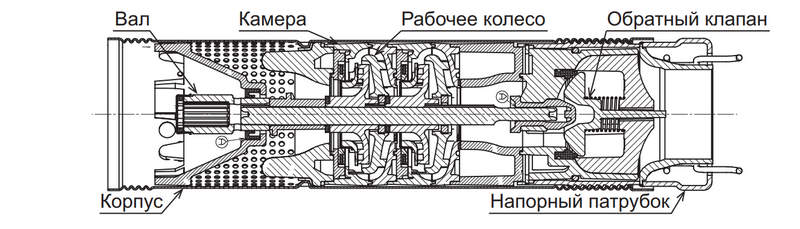

Конструкция Grundfos SQ 1-65 разработана с учетом требований к компактному скважинному оборудованию. Корпус насоса имеет цилиндрическую форму диаметром 3 дюйма, благодаря чему агрегат может размещаться в узких обсадных трубах. Внутренняя гидравлическая часть включает несколько последовательно установленных рабочих ступеней, формирующих необходимый уровень давления. Каждая ступень состоит из рабочего колеса и направляющего аппарата, обеспечивающих эффективное преобразование энергии вращения в движение жидкости. Электродвигатель выполнен в герметичном исполнении и рассчитан на работу в погруженном состоянии. Система защиты включает автоматическую тепловую защиту, предотвращающую повреждение двигателя при повышении температуры обмоток. Дополнительным элементом безопасности является защита от работы без воды, которая снижает вероятность выхода оборудования из строя при недостаточном уровне жидкости.

В конструкции применяются материалы, устойчивые к воздействию воды и продолжительной эксплуатации. Рабочие элементы изготовлены с использованием коррозионностойких компонентов, а применение композитного рабочего колеса позволяет уменьшить массу вращающихся деталей и повысить эффективность гидравлического процесса. Особенностью серии SQ является встроенная электронная система управления запуском, которая обеспечивает более плавное включение двигателя и уменьшает пусковые нагрузки. Важным конструктивным преимуществом является отсутствие необходимости применения внешнего конденсатора, так как электрическая часть насоса выполнена как единый герметичный модуль. Такая компоновка повышает надежность оборудования и упрощает эксплуатацию в условиях ограниченного пространства.

Области применения

Благодаря техническим характеристикам Grundfos SQ 1-65 используется в различных системах подачи воды. Основными направлениями применения являются:

• перекачивание чистой воды для хозяйственных и производственных нужд,
• использование в системах автоматического водоснабжения,
• обеспечение подачи воды в удаленных объектах,
• применение в небольших водопроводных комплексах,
• использование в резервуарах и накопительных емкостях с необходимостью подъема жидкости.

Таким образом, погружной насос Grundfos SQ 1-65 является современным решением для систем водоснабжения, где требуется сочетание компактности, стабильного давления и надежной работы. Продуманная конструкция, многоступенчатый гидравлический механизм и комплекс защитных функций обеспечивают эффективное функционирование оборудования в различных условиях эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосное оборудование Grundfos.
