Надёжное разветвление пневмолинии с сохранением давления и геометрии потока: цанговое соединение FESTO QS-6-4-100

В распределённых пневматических системах часто требуется выполнить ответвление от основной линии меньшим диаметром. Простое соединение трубок через неподходящие переходники приводит к турбулентности потока, падению давления и нестабильной работе исполнительных механизмов. Особенно заметно это в системах управления, где даже небольшое отклонение давления влияет на скорость срабатывания клапанов и повторяемость операций. Для аккуратного и герметичного формирования ответвлений используются специализированные цанговые соединения с рассчитанной внутренней геометрией канала. FESTO QS-6-4-100 предназначен для соединения трубок разного диаметра в единую линию с сохранением стабильных параметров воздуха.

Технические характеристики

Ниже рассмотрим основные параметры соединительного элемента:

• Производитель: FESTO
• Модель: QS-6-4-100
• Тип изделия: цанговое переходное соединение
• Принцип соединения: push-in, быстросъёмная фиксация трубки
• Диаметры подключаемых трубок: 6 мм и 4 мм
• Назначение: переход и ответвление пневматической линии
• Монтаж: установка вручную без инструмента
• Повторное использование: многократные циклы подключения
• Область применения: промышленная пневматика и системы управления

Параметры показывают, что элемент используется для формирования ответвлений и переходов внутри пневмосети.

Особенности конструкции устройств

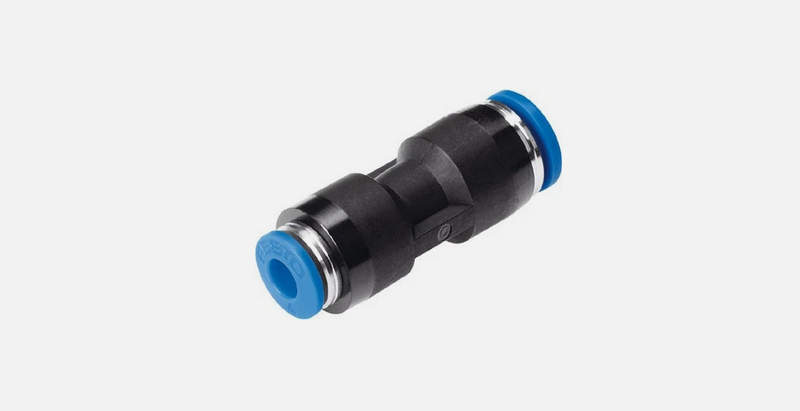

Соединение имеет прямой корпус с переходным внутренним каналом, рассчитанным на плавное изменение сечения. Это снижает турбулентность потока и предотвращает локальные перепады давления. Внутри расположены два цанговых зажима разного диаметра, каждый из которых равномерно фиксирует соответствующую трубку по окружности. Благодаря такому принципу трубка удерживается без деформации и сохраняет круглое сечение. Герметичность обеспечивается уплотнительными кольцами, компенсирующими вибрации, температурные изменения и колебания давления. При необходимости демонтажа трубка освобождается нажатием на фиксирующее кольцо и извлекается без повреждений, после чего может быть установлена повторно. Конструкция рассчитана на большое количество циклов сборки и разборки. Удлинённый корпус облегчает монтаж в ограниченном пространстве и уменьшает вероятность перегиба трубки возле соединения. Материал корпуса рассчитан на длительную промышленную эксплуатацию, устойчив к механическим нагрузкам и обеспечивает стабильность характеристик в течение всего срока службы.

Области применения

Ниже обозначим основные направления использования:

• Формирование ответвлений от магистрали
• Подключение датчиков и малых клапанов
• Пневматические панели управления
• Модернизация существующих линий
• Системы точного регулирования давления

Соединение применяется там, где требуется аккуратный переход между диаметрами без потери герметичности.

Компания «Олниса» выполняет подбор промышленного оборудования и комплектующих, включая пневматические соединения FESTO различных типоразмеров. Предоставляются технические консультации по совместимости трубок и параметров системы. Также обеспечивается оперативная доставка по всей стране, что позволяет своевременно поддерживать работоспособность оборудования.

Преимущества

Ключевыми особенностями являются:

• Плавный переход между диаметрами
• Стабильное давление в линии
• Быстрое подключение без инструмента
• Многократное использование
• Удобство монтажа в ограниченном пространстве

Такие свойства повышают стабильность работы пневматической системы.

Исходя из этого, FESTO QS-6-4-100 представляет собой переходное цанговое соединение для формирования ответвлений в пневматических линиях. Оно обеспечивает герметичность, снижает потери давления и упрощает монтаж. Подбор и поставка выполняется компанией «Олниса», предоставляющей технические консультации и организующей оперативную доставку по всей стране.
