Надежный touchscreen V706MD для промышленного оборудования

Современные автоматизированные системы всё чаще отказываются от физических кнопок и клавиш в пользу сенсорных панелей. Устройства типа Hakko Electron V706MD представляют собой HMI-интерфейсы нового поколения, сочетающие в себе высокую надёжность, простоту обслуживания и адаптивность под широкий спектр производственных задач. Данная модель применяется в разнообразных отраслях – от машиностроения до пищевой промышленности, обеспечивая эффективную визуализацию и управление технологическими процессами в режиме реального времени.

Технические характеристики

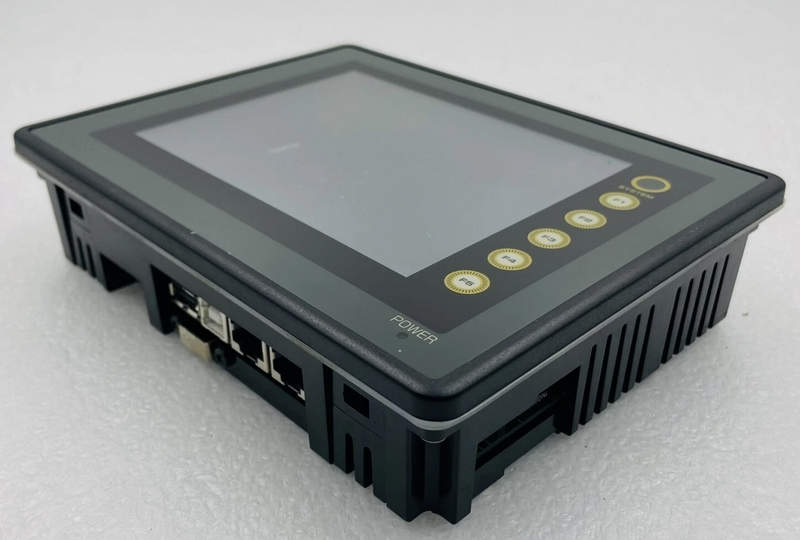

Hakko V706MD выполнен в формате компактной панельной установки, подходящей для встраивания в дверцы шкафов и пультов управления. Размер диагонали составляет 5,7 дюйма; это типичный формат для среднеформатных HMI, обеспечивающий баланс между читаемостью и габаритами. Разрешение дисплея – 320×240 пикселей (QVGA), что позволяет детально отображать графику, схемы, текстовую информацию и индикаторы без визуальной перегрузки оператора. Тип матрицы – STN (Super Twisted Nematic) с подсветкой на основе белых LED-светодиодов, что обеспечивает надёжную работу даже в условиях недостаточного освещения и при нестабильном электропитании. Время отклика экрана достаточно быстрое, чтобы адекватно отображать состояние автоматики без задержек. Сенсорная панель – резистивного типа, с четырёхпроводным интерфейсом; она обеспечивает точное считывание нажатий даже в перчатках, что особенно важно в производственной среде.

Процессор – 32-разрядный RISC, обеспечивающий стабильную обработку пользовательского интерфейса и обмена данными с ПЛК и другими устройствами. Объём оперативной памяти – до 2 МБ, флеш-памяти – около 4 МБ, чего достаточно для хранения конфигурационных файлов, интерфейсных форм, экранов, анимаций и графических элементов. Поддерживается возможность обновления прошивки и пользовательского интерфейса через интерфейс передачи данных. Интерфейсы подключения включают один последовательный порт (RS-232/RS-422/RS-485) с возможностью настройки скорости передачи данных; это обеспечивает совместимость с большинством промышленных контроллеров ведущих производителей. Также имеется порт для загрузки конфигурации (COM или Mini USB, в зависимости от модификации), что позволяет быстро вносить изменения в визуализацию или структуру экранов прямо на объекте.

Электропитание осуществляется от источника постоянного тока 24 В (допускается разброс от 21,6 до 26,4 В). Потребляемая мощность – порядка 5 Вт, что делает устройство энергоэффективным и стабильным при длительной эксплуатации. Диапазон рабочих температур – от 0 до +50 C, устройство устойчиво к вибрации, загрязнениям и помехам, типичным для промышленных условий.

Преимущества модели Hakko V706MD

Модель Hakko V706MD обладает рядом преимуществ, которые делают ее популярным выбором для различных промышленных и бытовых целей. Ниже представлены основные преимущества данной модели:

• Панель демонстрирует надёжную и стабильную работу в промышленных условиях;
• Резистивный экран позволяет использовать её в перчатках;
• Компактный корпус облегчает интеграцию в действующие системы;
• Поддержка множества протоколов и ПЛК расширяет сферу применения;
• Низкое энергопотребление и высокая надёжность компонентов;
• Интуитивно понятный интерфейс снижает требования к обучению персонала;
• Возможность гибкой конфигурации интерфейсов, уровней доступа, экранов;
• Обновление прошивки и проекта без демонтажа оборудования.

Принцип работы

Резистивная сенсорная технология в основе Hakko V706MD основана на двух прозрачных плёнках с токопроводящим покрытием. При касании палец или стилус замыкают цепь в точке контакта, и контроллер определяет координаты нажатия. Это даёт точный отклик даже при отсутствии кожного контакта – важный плюс при использовании в цехах, где рабочие носят перчатки или применяют инструмент. Программируемые экраны интерфейса позволяют оператору взаимодействовать с системой через кнопки, индикаторы, графики, поля ввода и всплывающие окна. Каждое действие инициирует внутренние скрипты или команды, отправляемые по последовательному интерфейсу контроллеру или модулю автоматизации. Таким образом, интерфейс превращается в точку пересечения логики человека и машины. Кроме отображения информации, сенсорный экран выполняет роль панели ввода – установка уставок, запуск циклов, подтверждение ошибок и переключение между режимами происходят без физической клавиатуры. Интуитивно понятный интерфейс сокращает время обучения операторов, снижает риск ошибок и повышает безопасность эксплуатации оборудования.

Режимы работы и гибкость настройки под задачи пользователя

Hakko V706MD поддерживает несколько режимов работы в зависимости от используемого проекта и среды:

• Обычный рабочий режим – отображение текущего состояния системы, считывание параметров с ПЛК, вывод графиков, трендов, аварийных сообщений.
• Режим ввода – позволяет вводить значения, уставки, коды доступа или настраивать параметры через клавиатуры на экране. Поддерживается защита паролем и разграничение уровней доступа.
• Режим обслуживания – предусматривает отображение диагностической информации, логи сбоев, статистику циклов и другие данные, полезные для инженеров.
• Режим программирования – позволяет загрузить или обновить проект HMI, используя специализированное ПО, например, V-SFT. Здесь можно редактировать расположение объектов, добавлять анимацию, настраивать обмен с ПЛК и пр.

При этом интерфейс допускает использование экранов-переключателей, динамических элементов, цветовых индикаций и текстовых сообщений на нескольких языках. Это делает панель максимально универсальной для разных сценариев и рынков.

Конструктивные особенности

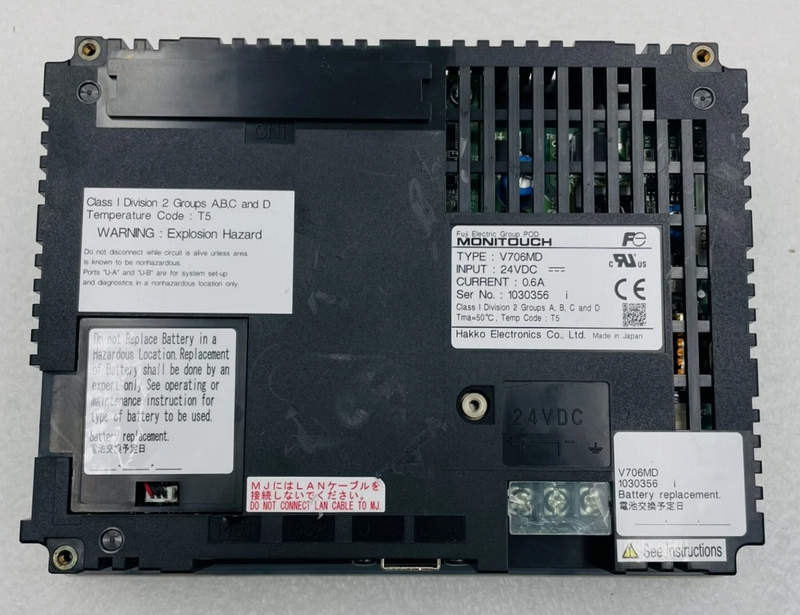

Корпус устройства выполнен из ударопрочного пластика с лицевой панелью, защищённой по стандарту IP65 (спереди) при правильной установке. Это гарантирует стойкость к пыли, брызгам и попаданию масла или стружки, типичным на производстве. Задняя часть устройства рассчитана на установку в щит с использованием защёлок и фиксаторов, без дополнительных кронштейнов. Масса панели — около 500–700 г в зависимости от комплектации. Толщина корпуса позволяет встраивать устройство даже в компактные пульты и мобильные шкафы управления. Вентиляционные отверстия и пассивное охлаждение обеспечивают стабильную работу без перегрева при продолжительной нагрузке. Hakko Electron традиционно поддерживает широкую линейку ПЛК от различных производителей — Mitsubishi, Omron, Siemens, Delta, Schneider, LS и др. Наличие драйверов в ПО конфигурации позволяет подключить несколько устройств через один порт при помощи мультипротокольных решений. Это важно при модернизации уже работающих линий или интеграции с устаревшим оборудованием.

Таким образом, сенсорный экран Hakko Electron V706MD представляет собой универсальный, надёжный и адаптивный элемент в системе человек-машина. Благодаря прочной конструкции, гибкости настройки и простоте эксплуатации он остаётся актуальным выбором для предприятий, стремящихся повысить эффективность, контролируемость и безопасность своих технологических процессов. В условиях растущей автоматизации и цифровизации такие HMI-панели становятся неотъемлемой частью производственной инфраструктуры.
