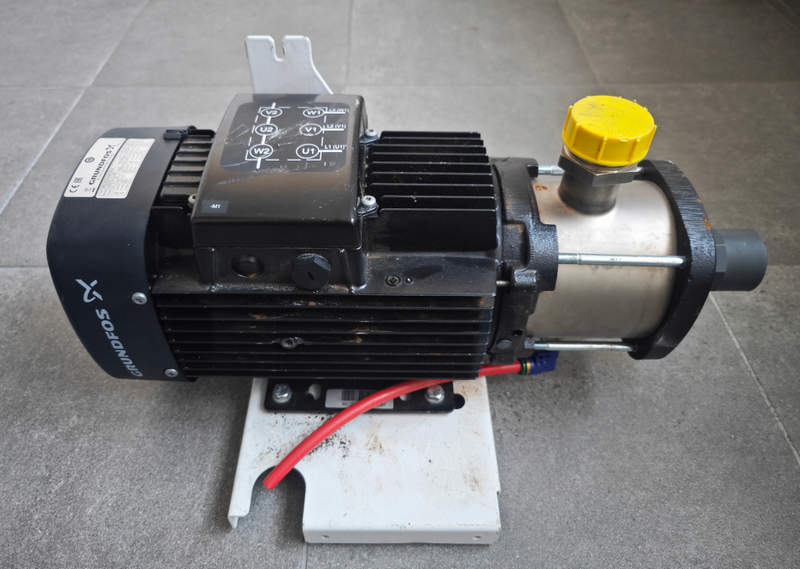

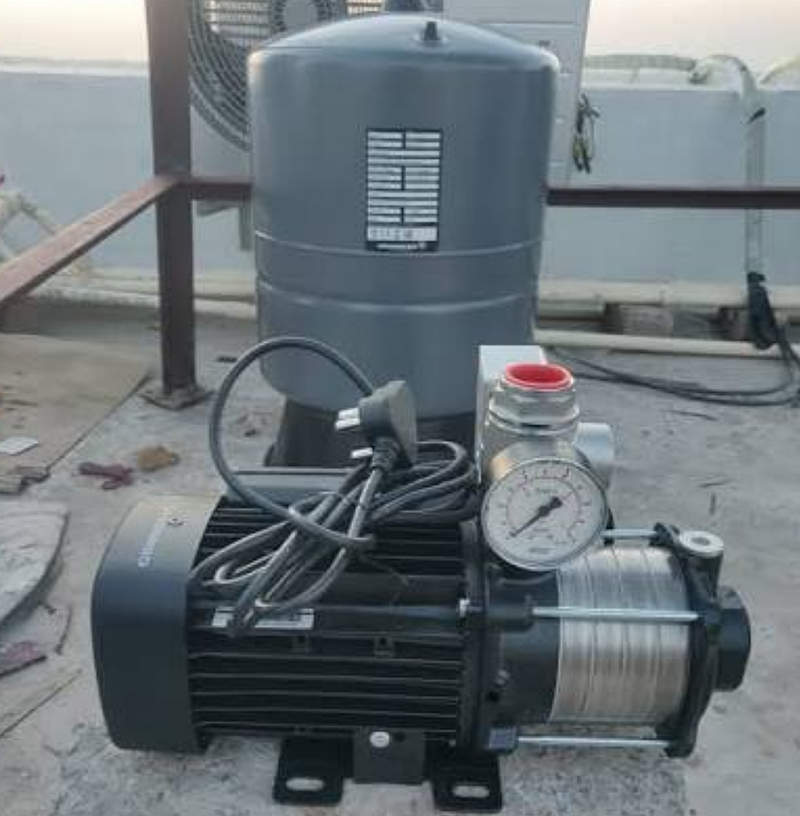

Многоступенчатый насос Grundfos CM 5-5 98394852 — компактная установка повышения давления с вертикальным валом

В технологических и инженерных системах давление жидкости часто требуется увеличить без значительного расширения монтажного пространства. Grundfos CM 5-5 A-R-I-E-AQQE 98394852 создан для таких задач: несколько центробежных ступеней последовательно воздействуют на поток, постепенно увеличивая его энергетический потенциал. Главное отличие серии CM заключается в компактном горизонтальном размещении насосного узла при сохранении многоступенчатой схемы. Жидкость проходит через несколько рабочих колес, каждое из которых добавляет собственную часть напора.

Технические характеристики

Параметры модели определяют возможности применения в системах водоснабжения, охлаждения и технологической циркуляции. Основные характеристики следующие:

• бренд — Grundfos,
• категория — горизонтальный многоступенчатый центробежный насос,
• серия — CM,
• модель — CM 5-5 A-R-I-E-AQQE,
• номер изделия — 98394852,
• количество ступеней — 5,
• номинальная подача — около 5 м³/ч,
• максимальный напор — около 48 м,
• тип двигателя — асинхронный,
• электропитание — 1 × 230 В,
• частота сети — 50 Гц,
• мощность двигателя — 0,75 кВт,
• частота вращения — около 2900 об/мин,
• класс энергоэффективности двигателя — IE3,
• степень защиты — IP55,
• класс изоляции — F,
• максимальное рабочее давление — 10 бар,
• температура жидкости — от −20 до +90 °C,
• температура окружающей среды — до +55 °C,
• входное соединение — Rp 1¼,
• выходное соединение — Rp 1¼,
• материал корпуса — чугун,
• рабочие колеса — нержавеющая сталь,
• вал — нержавеющая сталь,
• торцевое уплотнение — AQQE.

Особенности конструкции устройств

Внутренняя архитектура Grundfos CM 5-5 98394852 построена по принципу последовательного увеличения давления. Вода поступает в первую гидравлическую секцию, где рабочее колесо передает ей кинетическую энергию. После прохождения направляющего аппарата поток направляется к следующей ступени уже с повышенным уровнем давления. Пять рабочих элементов работают как единая система. Каждый отдельный участок не создает весь необходимый напор самостоятельно — итоговый показатель формируется за счет суммирования воздействия всех ступеней. Такая схема позволяет получить значительное давление без применения одного крупного рабочего колеса. Корпус насоса выполнен с горизонтальным расположением вала. Электродвигатель соединяется с гидравлической частью через жесткий приводной узел, поэтому вращение передается непосредственно рабочим колесам без промежуточных передач. Конструкция серии CM отличается компактностью. Все основные элементы расположены вдоль одной оси: двигатель, муфта, вал и насосные камеры. Такое решение уменьшает занимаемую площадь и упрощает размещение оборудования в ограниченных технических помещениях. Рабочие колеса изготовлены из нержавеющей стали, что повышает устойчивость элементов, постоянно контактирующих с водой. Вал также выполнен из коррозионностойкого материала. Корпус насосной части используется как несущая основа и обеспечивает необходимую механическую жесткость. Отдельное значение имеет торцевое уплотнение AQQE. Оно располагается между вращающимся валом и неподвижным корпусом, предотвращая выход жидкости наружу при работе двигателя. Конструкция рассчитана на продолжительную эксплуатацию в системах постоянной циркуляции. Электродвигатель класса IE3 обеспечивает эффективное преобразование электрической энергии в механическое вращение.

Области применения

Grundfos CM 5-5 используется в системах, где необходимо получить повышенный напор при умеренном расходе жидкости. Основные направления применения:

• системы повышения давления воды,
• водоснабжение коммерческих объектов,
• циркуляция технологической жидкости,
• системы охлаждения оборудования,
• моечные установки,
• водоподготовка,
• подача воды через фильтрационные комплексы,
• небольшие промышленные линии,
• тепловые пункты,
• инженерные системы зданий.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos CM 5-5 98394852. Заказчикам доступны технические консультации по характеристикам оборудования, производительности, напору, подключению и условиям эксплуатации. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Конструкция CM 5-5 сочетает многоступенчатую гидравлику и компактное исполнение. К ключевым преимуществам относятся:

• пять последовательных рабочих ступеней,
• напор до 48 м,
• подача около 5 м³/ч,
• мощность двигателя 0,75 кВт,
• однофазное питание 230 В,
• двигатель класса IE3,
• степень защиты IP55,
• рабочая температура жидкости до +90 °C,
• корпус из чугуна,
• рабочие колеса из нержавеющей стали,
• нержавеющий вал,
• торцевое уплотнение AQQE,
• компактная горизонтальная конструкция,
• возможность работы в системах повышения давления,
• прямое соединение двигателя и насосной части.

Таким образом, Grundfos CM 5-5 A-R-I-E-AQQE 98394852 представляет собой многоступенчатый центробежный насос, в котором необходимый напор создается последовательной работой пяти гидравлических секций. Такая конструкция позволяет сочетать компактные размеры с возможностью эффективного перемещения воды в инженерных системах.
