Максимум возможностей в компактном формате: Siemens SIMATIC ET 200M IM153-1

В современной промышленной автоматизации важную роль играют распределённые системы ввода-вывода (Remote I/O), позволяющие централизованно управлять технологическими процессами на больших производственных объектах. Одним из наиболее известных и надёжных решений в этой области является семейство SIMATIC ET 200M от компании Siemens. В основе этой системы лежит интерфейсный модуль IM153-1, обеспечивающий связь между контроллером и распределёнными модулями ввода-вывода.

Общая характеристика системы SIMATIC ET 200M

SIMATIC ET 200M — это модульная система распределённого ввода-вывода, разработанная компанией Siemens для применения в промышленной автоматизации. Она входит в состав семейства SIMATIC и предназначена для установки в удалённых местах, где требуется подключение большого количества датчиков и исполнительных устройств. Система работает на базе промышленного интерфейса PROFIBUS DP (Decentralized Peripherals), что позволяет интегрировать её в сети управления на уровне станций. ET 200M отличается высокой гибкостью, масштабируемостью и совместимостью с контроллерами серии SIMATIC S7-300 и S7-400. Она может размещаться как в центральном шкафу, так и в удалённых пунктах управления, что делает её идеальным решением для крупных промышленных объектов, таких как нефтегазовые комплексы, химические заводы, энергетические станции и транспортные системы.

Функции интерфейсного модуля IM153-1

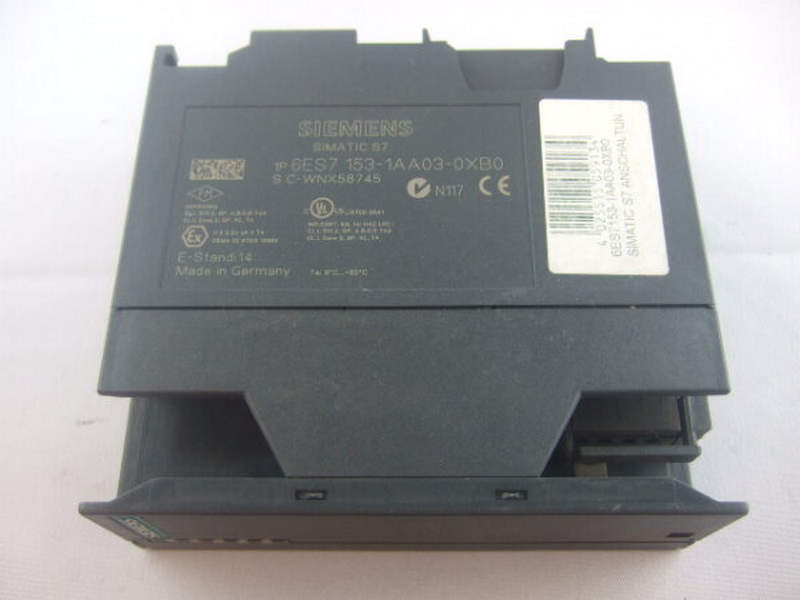

Центральным элементом системы SIMATIC ET 200M является интерфейсный модуль IM153-1 (Interface Module 153-1). Он выполняет функцию моста между контроллером (обычно CPU S7-300 или S7-400) и модулями ввода-вывода, установленными в удалённом узле. IM153-1 обеспечивает передачу данных по сети PROFIBUS DP, а также управляет обменом сигналами между центральным процессором и периферийными устройствами. Основные функции IM153-1:

• Приём и передача данных по PROFIBUS DP в режиме slave (ведомое устройство).
• Обеспечение адресации и идентификации модулей ввода-вывода.
• Диагностика состояния системы и передача информации о неисправностях.
• Поддержка горячей замены модулей (Hot Swap), что позволяет заменять неисправные блоки без остановки процесса.
• Обеспечение питания модулей ввода-вывода через внутреннюю шину.

IM153-1 поддерживает скорость передачи данных до 12 Мбит/с, что соответствует стандарту PROFIBUS DP. Он имеет встроенный профиль устройства (GSD-файл), который позволяет интегрировать его в проекты с использованием программного обеспечения STEP 7 или TIA Portal.

Архитектура и принцип работы системы

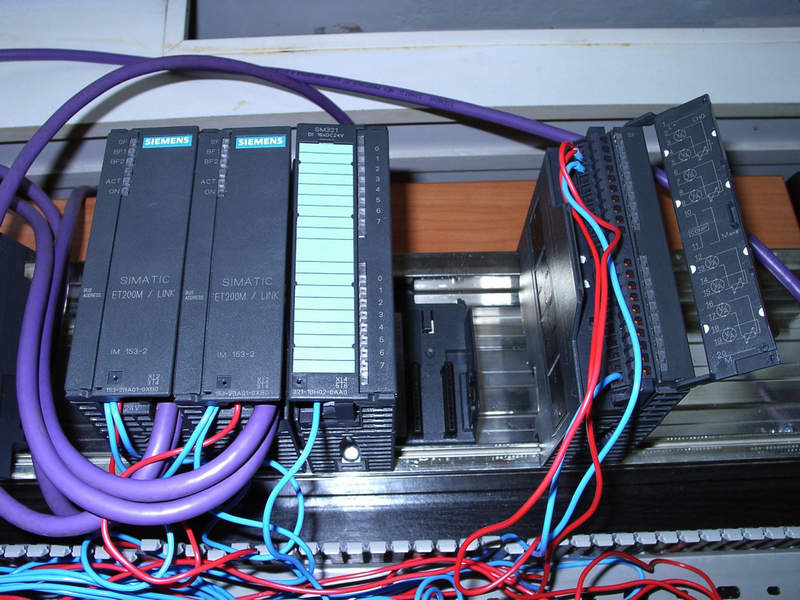

Система SIMATIC ET 200M с IM153-1 строится по принципу централизованного управления и распределённого ввода-вывода. Центральный контроллер (например, CPU 315-2 DP) выступает в роли master (ведущего устройства) в сети PROFIBUS, а IM153-1 — в роли slave. Каждый узел ET 200M имеет уникальный адрес в сети, назначаемый с помощью переключателей на корпусе IM153-1. Когда контроллер запрашивает данные от удалённого узла, IM153-1 собирает информацию с подключённых модулей (например, аналоговых входов, цифровых выходов), передаёт её по PROFIBUS и принимает управляющие команды от CPU. Цикл обмена данными происходит с высокой скоростью, что обеспечивает своевременное реагирование на изменения в технологическом процессе. Модули ввода-вывода устанавливаются на стандартной монтажной рейке (например, S7-300) и подключаются к IM153-1 через внутреннюю шину. Каждый модуль занимает определённое количество слотов, и общее количество модулей в одном узле может достигать 12 (в зависимости от версии IM153 и наличия блока питания).

Преимущества использования IM153-1 и ET 200M

Система SIMATIC ET 200M с интерфейсным модулем IM153-1 обладает рядом существенных преимуществ, делающих её популярной в промышленности:

• Высокая надёжность и устойчивость к внешним воздействиям. ET 200M работает в широком диапазоне температур (от -25C до +60C), устойчива к вибрациям и электромагнитным помехам, что позволяет использовать её в тяжёлых промышленных условиях.
• Гибкость конфигурации. Система поддерживает более 100 различных модулей ввода-вывода, включая аналоговые, цифровые, резервированные и специализированные (например, для термопар, RTD, счётчиков импульсов).
• Поддержка горячей замены. Благодаря технологии Hot Swap, возможна замена неисправных модулей без отключения питания и остановки всего процесса, что повышает доступность системы.
• Интеграция в единое пространство автоматизации. ET 200M легко интегрируется в проекты на базе SIMATIC S7 и TIA Portal, что упрощает программирование, настройку и диагностику.
• Экономия кабелей и пространства. За счёт удалённого размещения узлов ввода-вывода сокращается количество кабелей, идущих от объекта к центральному шкафу, что снижает стоимость монтажа и упрощает обслуживание.

Применение в промышленности

Система SIMATIC ET 200M с IM153-1 широко применяется в различных отраслях:

• В энергетике — для автоматизации подстанций и котельных.
• В нефтегазовой промышленности — в системах управления насосными станциями и агрегатами.
• В машиностроении — на конвейерных линиях и роботизированных комплексах.
• В водоснабжении и очистке сточных вод — для контроля насосов, клапанов и уровней.

Её использование особенно эффективно в тех случаях, когда объект управления имеет большую протяжённость, а централизованный сбор сигналов затруднён.

В целом, SIMATIC ET 200M с интерфейсным модулем IM153-1 представляет собой мощное и надёжное решение для построения распределённых систем автоматизации. Благодаря высокой производительности, гибкости и устойчивости к внешним воздействиям, эта система продолжает оставаться одним из ключевых продуктов в портфеле Siemens.
