Гибкость и надежность: преимущества Siemens SIMATIC ET 200SP 6ES7510-1DJ01-0AB0

В современной промышленной автоматизации особое значение приобретают распределённые системы ввода-вывода (Remote I/O), позволяющие эффективно управлять технологическими процессами на крупных производственных объектах. Одним из наиболее популярных и надёжных решений в этой области является серия SIMATIC ET 200SP от компании Siemens.

Общая характеристика SIMATIC ET 200SP

SIMATIC ET 200SP — это модульная система распределённого ввода-вывода, разработанная на базе технологии PROFINET. Она предназначена для установки непосредственно в поле (на уровне станций или машин), что позволяет сократить количество кабелей, упростить монтаж и повысить отказоустойчивость системы. Все модули ET 200SP устанавливаются на стандартную DIN-рейку и соединяются между собой с помощью специальных шинных соединителей, что обеспечивает быструю сборку и простоту обслуживания. Система поддерживает различные типы модулей: цифровые и аналоговые входы/выходы, резервирование, функциональные модули, а также центральные процессоры. Одним из ключевых преимуществ ET 200SP является её интеграция в общий экосистему TIA Portal (Totally Integrated Automation Portal), что позволяет унифицировать проектирование, программирование, диагностику и обслуживание промышленных автоматизированных систем.

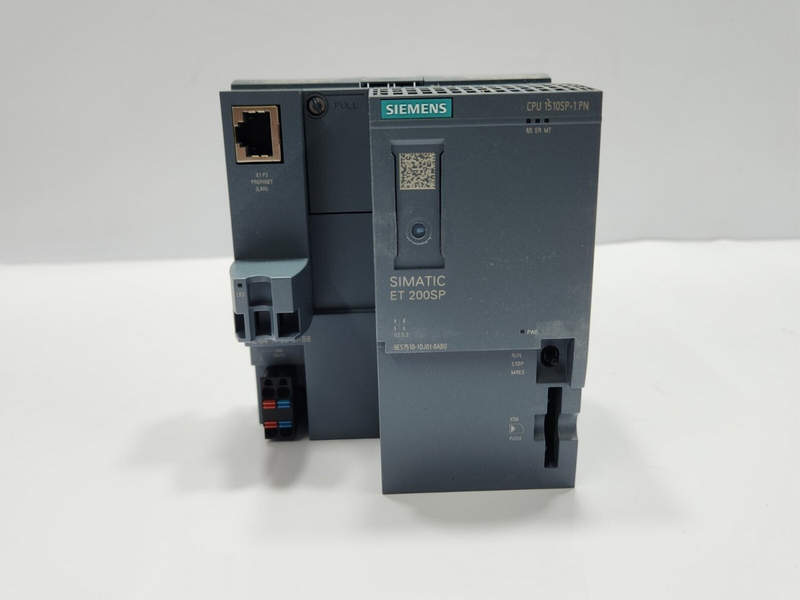

Описание модели 6ES7510-1DJ01-0AB0

Модель 6ES7510-1DJ01-0AB0 — это центральный процессор (CPU) из серии SIMATIC S7-1500, предназначенный для использования в составе системы SIMATIC ET 200SP. Он представляет собой компактный контроллер, способный выполнять функции автономного ПЛК (программируемого логического контроллера) в распределённых архитектурах. Этот CPU обладает следующими ключевыми характеристиками:

• Тип процессора: CPU 1510SP-1 PN
• Артикул (Order Number): 6ES7510-1DJ01-0AB0
• Тип монтажа: на DIN-рейку (35 мм)
• Интерфейсы: 1 порт PROFINET (2 порта RJ45 с поддержкой функций IRT, MRP, Shared Device и т.д.)
• Память: 150 КБ для кода, 150 КБ для данных
• Производительность: время выполнения битовой операции — 1 нс, время выполнения операции с плавающей точкой — 2 нс
• Поддержка протоколов: PROFINET IO, TCP/IP, ISO-on-TCP, HTTP, SNMP, Modbus TCP (через программирование)
• Рабочая температура: от 0 до +60 C
• Напряжение питания: 24 В постоянного тока
• Диагностика: интегрированные светодиоды для отображения состояния RUN/STOP, ERROR, MAINT, а также расширенная диагностика через TIA Portal

Функциональные возможности

CPU 6ES7510-1DJ01-0AB0 предназначен для решения задач среднего уровня сложности. Он поддерживает все стандартные языки программирования МЭК 61131-3: LAD (лестничная диаграмма), FBD (функциональные блоки), STL (текст на языке управления), SCL (структурированный текст) и GRAPH (средства для программирования последовательных процессов). Это делает его универсальным решением для различных отраслей — от машиностроения до пищевой и химической промышленности. Особое внимание стоит уделить сетевым возможностям данного контроллера. Благодаря встроенному интерфейсу PROFINET он может выступать как в роли контроллера (IO-Controller), так и в роли устройства (IO-Device) в сети PROFINET IO. Это позволяет создавать гибкие архитектуры, где один и тот же контроллер может управлять другими устройствами ET 200SP, а также взаимодействовать с верхним уровнем АСУ ТП (например, SCADA-системами).

Также CPU поддерживает технологические функции:

• Подсчёт импульсов (high-speed counters)
• Генерация импульсов (PTO)
• ШИМ (PWM)
• Работа с энкодерами
• Прерывания по изменению состояния входов

Преимущества использования 6ES7510-1DJ01-0AB0

Вот основные преимущества этого модуля:

• Благодаря небольшим габаритам (ширина всего 35 мм) и возможности установки на DIN-рейку, контроллер легко встраивается в шкафы управления с ограниченным пространством. Это особенно актуально для автоматизации станков, конвейеров и других компактных установок.
• Несмотря на компактные размеры, CPU обладает высокой скоростью обработки команд, что позволяет использовать его в задачах с жёсткими временными требованиями.
• Полная поддержка среды TIA Portal упрощает программирование, настройку параметров, отладку и диагностику. Инженер может проектировать всю систему в едином программном окружении, что снижает время внедрения и количество ошибок.
• Контроллер соответствует промышленным стандартам по защите от помех, перепадов напряжения и температур. Наличие резервного питания и поддержка функций диагностики повышает общую надёжность системы.
• CPU может управлять до 64 модулей ET 200SP (в зависимости от конфигурации), что позволяет масштабировать систему под конкретные задачи. Поддерживаются как стандартные, так и безопасные (Fail-Safe) модули.

Области применения

Контроллер 6ES7510-1DJ01-0AB0 широко применяется в различных отраслях промышленности:

• Машиностроение (станки с ЧПУ, пресса, роботы)
• Упаковочное оборудование
• Системы кондиционирования и вентиляции
• Водоснабжение и очистные сооружения
• Производство пищевой и фармацевтической продукции
• Энергетика (малые распределительные подстанции)

Таким образом, контроллер SIMATIC ET 200SP 6ES7510-1DJ01-0AB0 — это не просто элемент автоматики, а полноценный интеллектуальный узел, способный стать основой современной промышленной системы управления. Его применение оправдано в проектах любого масштаба, где важны надёжность, производительность и простота эксплуатации.
