В современных промышленных сетях передача данных играет ключевую роль в обеспечении надежной и эффективной работы автоматизированных систем. Одним из важнейших компонентов таких сетей являются коммутаторы, обеспечивающие стабильное соединение между различными устройствами. В ассортименте продукции компании Siemens особое место занимает промышленный коммутатор SCALANCE X101-ILD 6GK5101-1BC00-2AA3, входящий в линейку SIMATIC NET — комплекса решений для построения промышленных сетей передачи данных.

Общее описание устройства

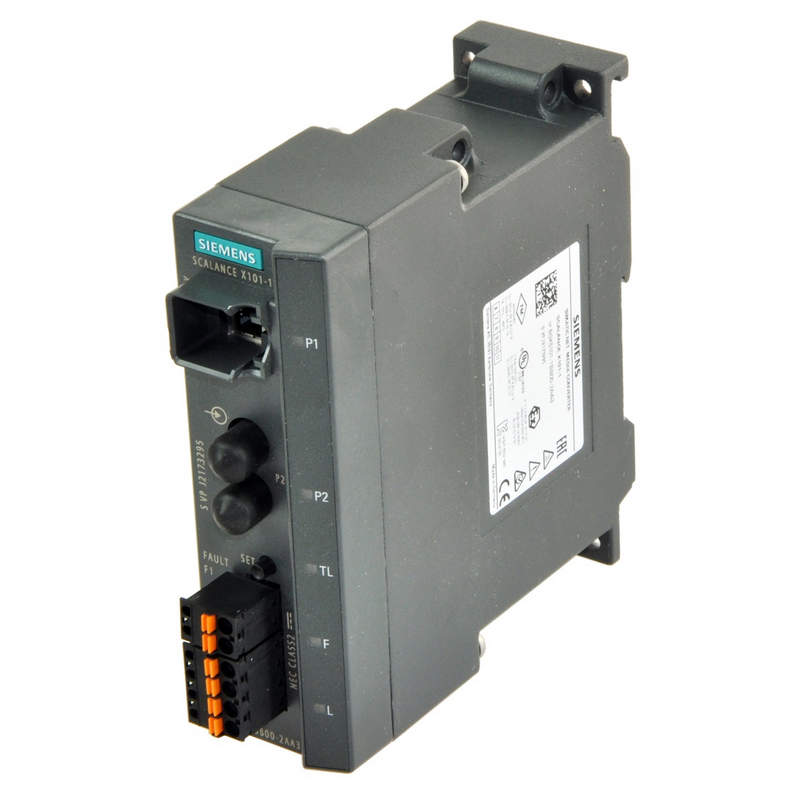

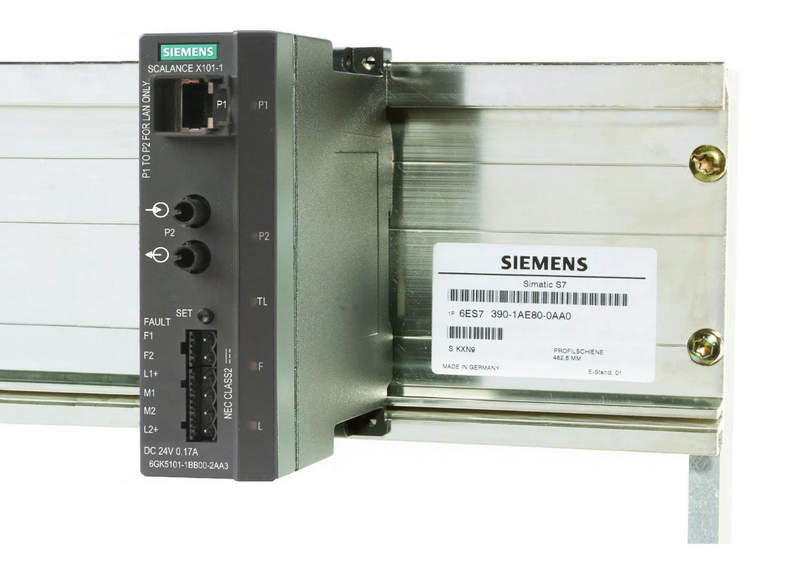

SCALANCE X101-ILD 6GK5101-1BC00-2AA3 — это компактный промышленный коммутатор уровня 2 (L2), разработанный компанией Siemens для применения в условиях жестких промышленных сред. Устройство предназначено для построения надежных Ethernet-сетей в системах автоматизации, включая производственные линии, энергетические установки, транспортные системы и объекты критической инфраструктуры. Коммутатор поддерживает стандарты IEEE 802.3 и IEEE 802.3u, обеспечивая передачу данных на скоростях 10/100 Мбит/с по медным и оптоволоконным линиям связи. Устройство имеет компактный корпус, что позволяет устанавливать его в ограниченных пространствах, например, на DIN-рейку в шкафах управления. Это делает его идеальным решением для распределённых систем автоматизации, где важны компактность и простота монтажа.

Основные технические характеристики

SCALANCE X101-ILD оснащён следующими портами:

• 2 порта 10/100 Мбит/с с интерфейсом RJ45 (UTP);
• 1 порт 100 Мбит/с с интерфейсом SC (оптоволокно, многомодовое волокно).

Оптический порт позволяет подключать коммутатор к удалённым участкам сети с использованием оптоволоконного кабеля, что особенно важно в условиях высокого уровня электромагнитных помех или на больших расстояниях (до 2 км). Медные порты поддерживают автосогласование скорости и дуплексного режима (auto MDI/MDI-X), что упрощает подключение устройств без необходимости использования кросс-кабелей. Коммутатор работает на базе технологии Store-and-Forward, что обеспечивает высокую надёжность передачи данных за счёт проверки целостности кадров перед их пересылкой. Поддерживается полный и полудуплексный режим работы, а также функция энергосбережения (Energy Efficient Ethernet), что снижает потребление электроэнергии при низкой нагрузке на сеть.

Особенности промышленного исполнения

Одним из главных преимуществ SCALANCE X101-ILD является его промышленное исполнение. Устройство спроектировано для работы в сложных условиях:

• Рабочая температура: от -25 C до +60 C;
• Устойчивость к вибрациям и ударам (соответствие стандартам IEC 60068-2);
• Защита от пыли и влаги — степень защиты IP30;
• Питание от источника постоянного тока 24 В (допускается диапазон 18–30 В), что типично для промышленных систем.

Благодаря широкому диапазону напряжения питания коммутатор может работать в сетях с нестабильным питанием, что часто встречается на производственных объектах. Также предусмотрена защита от переполюсовки и перенапряжений, что повышает надёжность и срок службы устройства.

Функциональные возможности

Несмотря на компактные размеры и простоту конструкции, SCALANCE X101-ILD обладает рядом важных функций, характерных для промышленных коммутаторов уровня 2:

• Поддержка протокола LLDP (Link Layer Discovery Protocol) — позволяет устройствам обмениваться информацией о топологии сети, что упрощает диагностику и мониторинг;
• Функция Port-based VLAN — позволяет разделять трафик между портами, повышая безопасность и эффективность сети;
• Возможность настройки приоритетов по стандарту IEEE 802.1p — обеспечивает приоритизацию трафика, что важно для передачи данных в реальном времени (например, при использовании PROFINET);
• Поддержка IGMP Snooping — оптимизирует передачу multicast-трафика, что актуально при передаче видео или при использовании протоколов групповой рассылки.

Коммутатор не поддерживает управление по протоколу SNMP, что делает его «немым» устройством с точки зрения централизованного сетевого управления. Однако это компенсируется простотой установки и отсутствием необходимости в сложной настройке — устройство готово к работе сразу после подключения.

Применение в системах автоматизации SIMATIC NET

SCALANCE X101-ILD является частью экосистемы SIMATIC NET компании Siemens — набора решений для построения промышленных сетей, включающего коммутаторы, маршрутизаторы, модули связи и программное обеспечение. SIMATIC NET обеспечивает интеграцию всех компонентов автоматизации — от датчиков и исполнительных механизмов до верхнего уровня управления (SCADA, HMI, ERP). Коммутатор идеально подходит для использования в сетях на базе PROFINET, промышленного Ethernet-протокола, разработанного Siemens. Он может применяться как для соединения контроллеров SIMATIC S7, панелей оператора (HMI), приводов и датчиков, так и для построения резервированных сетей с использованием протокола MRP (Media Redundancy Protocol). Однако стоит отметить, что X101-ILD сам по себе не поддерживает MRP, но может быть частью сети, где резервирование реализуется на других уровнях.

В целом, SCALANCE X101-ILD 6GK5101-1BC00-2AA3 — это надёжное и простое решение для построения промышленных Ethernet-сетей в составе систем автоматизации Siemens. Благодаря своей компактности, устойчивости к внешним воздействиям и поддержке оптоволоконного канала, коммутатор находит широкое применение в различных отраслях промышленности. Он идеально подходит для задач, где требуется стабильная и безопасная передача данных без необходимости сложной настройки и централизованного управления.
