Почему выбирают Siemens SIMATIC ET 200SP DI 8x24VDC ST — современные решения для вашего производства

Современные системы автоматизации промышленного производства требуют высокой надёжности, гибкости и масштабируемости. Одним из ключевых элементов таких систем являются распределённые периферийные устройства, которые обеспечивают подключение датчиков и исполнительных механизмов к центральному контроллеру. Семейство SIMATIC ET 200SP от компании Siemens представляет собой передовое решение в области распределённой периферии на базе PROFINET. Одним из популярных модулей в этой линейке является цифровой входной модуль DI 8x24VDC ST, предназначенный для подключения дискретных сигналов от датчиков и конечных выключателей.

Общее описание модуля

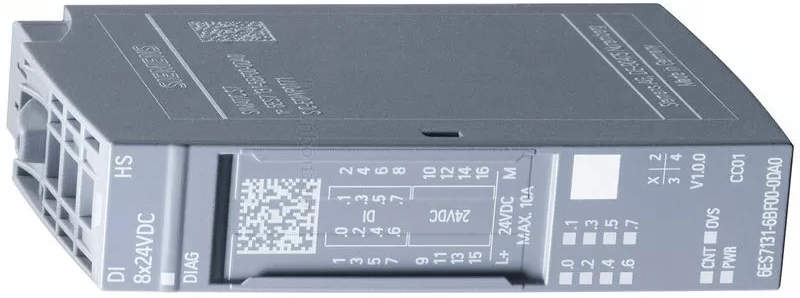

Модуль SIMATIC ET 200SP DI 8x24VDC ST (артикул: 6ES7131-6BF00-0BA1) является частью системы распределённой периферии SIMATIC ET 200SP, которая работает в составе систем автоматизации на базе контроллеров SIMATIC S7-1500 и S7-1200 через интерфейс PROFINET. Модуль устанавливается на стандартную DIN-рейку и работает в составе модульной системы, где он соединяется с интерфейсным модулем (IM) посредством механической шины BUS. Название модуля расшифровывается следующим образом:

• DI — Digital Input (цифровой вход);
• 8x — восемь каналов;
• 24VDC — напряжение питания и уровня сигнала 24 В постоянного тока;
• ST — Standard (стандартный тип, без избыточности и специальных функций).

Технические характеристики

Модуль DI 8x24VDC ST обладает следующими ключевыми характеристиками:

• Напряжение питания: 24 В постоянного тока (номинальное);
• Количество входов: 8;

• Тип входов: P-типа (активный высокий уровень — сигнал "1" при подключении к +24 В);
• Порог срабатывания: от 13 В до 30 В (в зависимости от типа сигнала);
• Время реакции входов: до 3 мс (в зависимости от конфигурации);
• Степень защиты: IP20 (для установки в распределительных щитах);
• Рабочая температура: от 0C до +60C;
• Подключение: через пружинные зажимы (Push-in) для быстрого и надёжного монтажа;
• Гальваническая изоляция между каналами и шиной контроллера: 500 В переменного тока (в течение 1 минуты);
• Совместимость с системами: SIMATIC S7-1500, S7-1200 (через PROFINET), а также с контроллерами других производителей, поддерживающими PROFINET I/O.

Каждый входной канал имеет светодиодную индикацию состояния (ON/OFF), что позволяет быстро диагностировать работу подключённых датчиков без использования дополнительного оборудования.

Особенности конструкции и монтажа

Одной из ключевых особенностей модуля ET 200SP является его компактность. Ширина модуля составляет всего 15 мм, что позволяет размещать большое количество модулей на ограниченном пространстве в распределительном щите. Это особенно важно при проектировании автоматизированных систем с высокой плотностью сигналов. Модуль устанавливается на DIN-рейку и фиксируется защёлкой. Для подключения к системе он требует интерфейсный модуль (например, IM 155-6 PN ST), который обеспечивает связь по PROFINET с центральным контроллером. Все модули в станции соединяются между собой посредством механической шины, передающей питание и данные. Подключение проводов осуществляется через пружинные зажимы, что исключает необходимость в инструментах для затяжки винтов. Это значительно ускоряет монтаж и снижает вероятность ошибок при подключении. Кроме того, такие зажимы обеспечивают надёжный контакт даже при вибрациях и перепадах температур.

Функциональные возможности

Модуль DI 8x24VDC ST поддерживает широкий спектр функций, важных для современных систем автоматизации:

• Диагностика на уровне каналов: при возникновении неисправности (обрыв провода, короткое замыкание и т.п.) контроллер может получать соответствующие диагностические сообщения.
• Гибкая конфигурация: через программное обеспечение TIA Portal можно настраивать параметры модуля, включая фильтрацию помех, время реакции, режимы диагностики.
• Поддержка горячей замены (в зависимости от конфигурации): при использовании резервированных интерфейсных модулей возможна замена модуля без остановки процесса.
• Совместимость с системами безопасности: при использовании в составе систем F-устройств (с функциями безопасности) может применяться в составе F-модулей (при наличии соответствующего разрешения и конфигурации).

Области применения

Модуль SIMATIC ET 200SP DI 8x24VDC ST широко применяется в различных отраслях промышленности:

• Машиностроение: для подключения конечных выключателей, датчиков положения, кнопок управления;
• Производство упаковки: контроль наличия упаковки, положения крышек, работы конвейеров;
• Пищевая и фармацевтическая промышленность: мониторинг состояния оборудования, сигнализация аварий;
• Энергетика: сбор сигналов с датчиков состояния оборудования;
• Логистика и складская автоматизация: контроль положения тележек, ворот, датчиков на транспортных системах.

Благодаря своей надёжности, простоте интеграции и совместимости с современными системами автоматизации, модуль стал стандартом де-факто в проектах среднего и высокого уровня.

В целом, Siemens SIMATIC ET 200SP DI 8x24VDC ST является важным элементом современных систем автоматизации, сочетающим в себе высокую надёжность, компактность и функциональность. Его применение позволяет эффективно решать задачи сбора дискретных сигналов в промышленных условиях. Благодаря интеграции в экосистему Siemens TIA Portal, модуль обеспечивает простоту проектирования, настройки и эксплуатации. Высокое качество изготовления, поддержка диагностики и масштабируемость делают его предпочтительным выбором для инженеров и системных интеграторов при построении распределённых систем автоматизации.
