Инновационные компоненты Siemens SIMATIC ET 200M для максимальной эффективности

Современные промышленные автоматизированные системы управления (АСУ) требуют высокой надежности, гибкости и масштабируемости. Одним из ключевых решений в этой области являются распределённые системы ввода-вывода (РСВВ), которые позволяют размещать модули ввода-вывода непосредственно на объекте, снижая количество кабелей и повышая устойчивость к помехам. Среди наиболее известных и востребованных решений такого типа — система Siemens SIMATIC ET 200M, в которой важнейшую роль играет интерфейсный модуль IM 153-1 (6ES7 153-1AA03-0XB0).

Общая характеристика системы SIMATIC ET 200M

SIMATIC ET 200M — это модульная распределённая система ввода-вывода, разработанная компанией Siemens для применения в промышленной автоматизации. Она является частью семейства SIMATIC S7 и интегрируется с контроллерами S7-300 и S7-400 через интерфейсный модуль (IM), подключённый к шине PROFIBUS DP. ET 200M позволяет размещать модули ввода-вывода вблизи технологического оборудования, что упрощает монтаж, сокращает затраты на кабели и повышает надёжность системы. Основные преимущества ET 200M:

• Высокая модульность и гибкость конфигурации;
• Совместимость с модулями S7-300;
• Поддержка резервирования (hot standby);
• Работа в сложных условиях (температура, вибрация, электромагнитные помехи);
• Возможность подключения до 12 модулей на одну станцию.

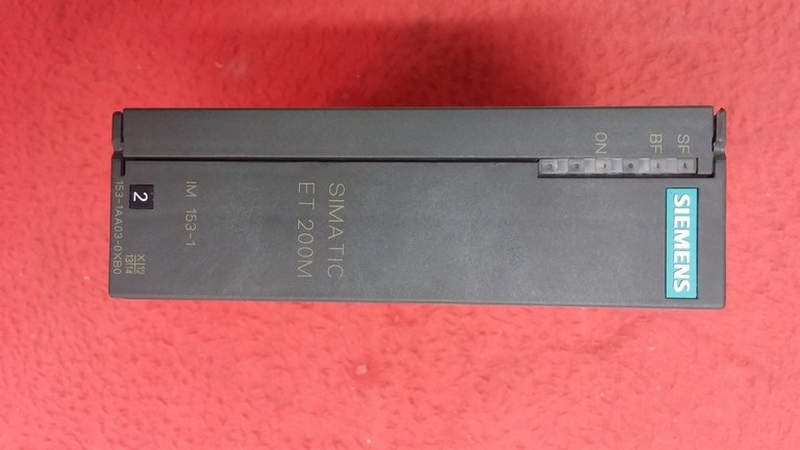

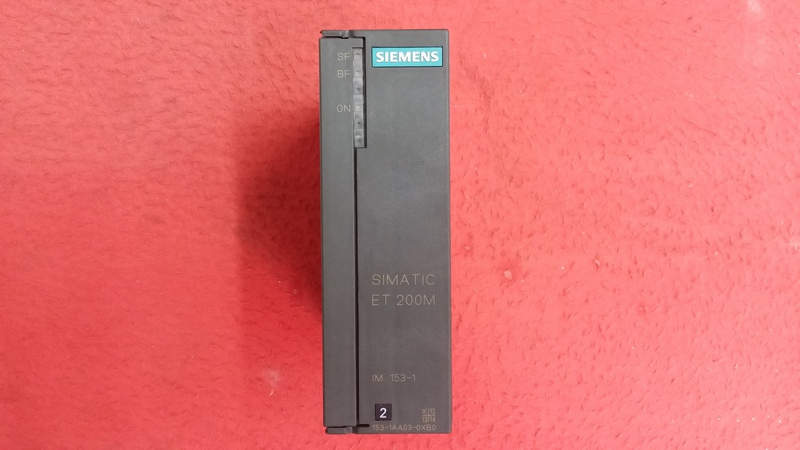

• Интерфейсный модуль IM 153-1 (6ES7 153-1AA03-0XB0)

IM 153-1 — это интерфейсный модуль, обеспечивающий связь между центральным контроллером (CPU) и удалённой станцией ET 200M по протоколу PROFIBUS DP. Модель 6ES7 153-1AA03-0XB0 — одна из базовых версий IM 153, широко применяемая в промышленности. Назначение модуля:

• Организация связи между главным контроллером и распределёнными модулями ввода-вывода;
• Приём команд от CPU и передача данных от датчиков и исполнительных устройств;
• Обеспечение питания и синхронизации модулей на станции ET 200M.

Ключевые особенности:

• Поддержка скорости передачи данных до 12 Мбит/с;
• Работа в режиме DP-слейв (подчинённое устройство);
• Поддержка стандартов PROFIBUS DP согласно МЭК 61158/61784;
• Автоматическое определение конфигурации модулей (Plug and Play);
• Индикация состояния через светодиоды (RUN, BF, SF и др.);
• Возможность работы в составе резервированной системы при использовании двух IM 153-1.

Принцип работы и архитектура системы

Работа системы ET 200M с IM 153-1 основана на клиент-серверной архитектуре PROFIBUS DP. Центральный контроллер (мастер) инициирует обмен данными, запрашивая состояние входов и передавая команды на выходы. IM 153-1 выступает в роли сервера (слейва), отвечая на запросы и обеспечивая синхронизацию модулей. Процесс обмена данными:

• CPU отправляет запрос через PROFIBUS DP на IM 153-1;
• IM 153-1 считывает данные с подключённых модулей ввода (аналоговых, дискретных, специализированных);
• Передаёт данные о состоянии входов на CPU;
• Получает от CPU управляющие сигналы для выходных модулей;
• Передаёт команды на выходные модули (реле, аналоговые выходы и т.д.).

Обмен данными происходит циклически, с интервалом, зависящим от скорости шины и количества передаваемых данных. Это обеспечивает высокую точность и предсказуемость времени реакции системы. Несмотря на появление более современных решений (например, ET 200SP на базе PROFINET), система ET 200M с IM 153-1 остаётся актуальной благодаря своей надёжности и наличию в эксплуатации множества объектов. Однако в новых проектах всё чаще выбирают более быстрые и гибкие решения. Тем не менее, IM 153-1 продолжает использоваться в модернизации старых систем, где замена всей инфраструктуры экономически нецелесообразна.

В целом, Siemens SIMATIC ET 200M с интерфейсным модулем IM 153-1 (6ES7 153-1AA03-0XB0) представляет собой проверенное временем решение для построения распределённых систем автоматизации. Благодаря высокой надёжности, совместимости с S7-300 и простоте интеграции, эта система остаётся популярной в промышленности. Несмотря на появление более современных технологий, IM 153-1 продолжает играть важную роль в поддержании и модернизации действующих производственных линий. Его применение оправдано в условиях, где важны стабильность, долговечность и совместимость с существующей инфраструктурой.
