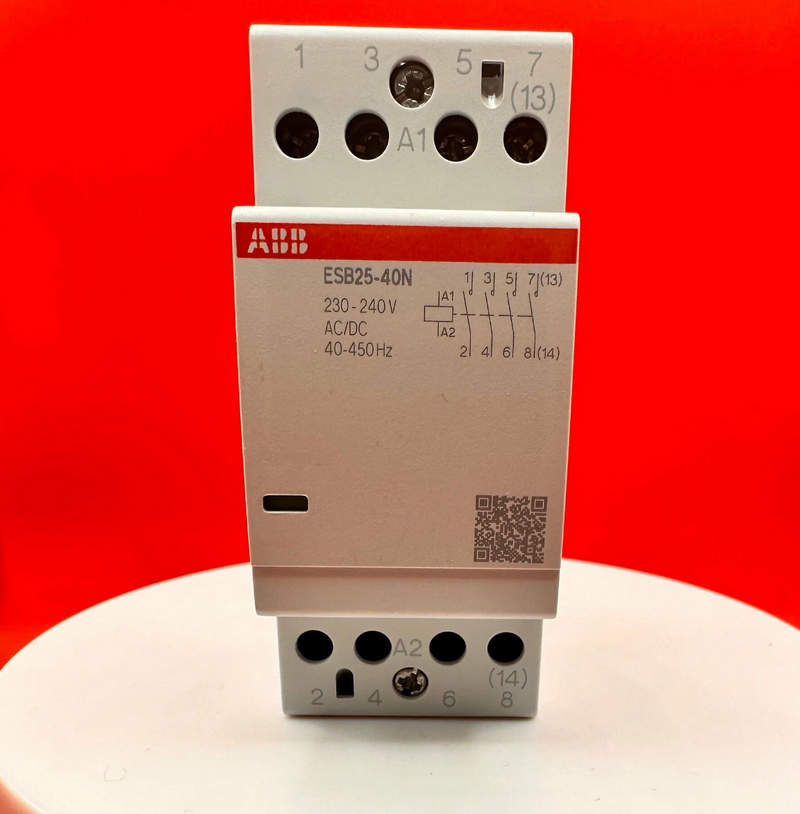

Контактор ABB ESB25 40N 06: компактность и высокая производительность

В современной электротехнике и автоматизации промышленных, коммерческих и бытовых объектов особое значение приобретают надежные, компактные и универсальные устройства управления электрическими цепями. Одним из таких устройств является модульный контактор — электромеханический коммутационный аппарат, предназначенный для дистанционного включения и отключения электрических нагрузок. Среди широкого ассортимента производителей, компания ABB, являясь мировым лидером в области электротехники и автоматизации, предлагает высококачественные решения, отвечающие самым строгим требованиям безопасности, надежности и энергоэффективности.

Конструктивные особенности и технические характеристики

Контактор ESB25-40N-06 имеет следующие основные технические параметры:

• Номинальный рабочий ток (Ie): 25 А при 230 В AC-3, 40 А при 230 В AC-1;
• Напряжение катушки управления: 24 В DC;
• Потребляемая мощность катушки: около 3,5 Вт;
• Частота коммутации: до 1800 циклов в час;
• Механическая износостойкость: 10 млн циклов;
• Электрическая износостойкость: 100 тыс. циклов при AC-3;
• Степень защиты: IP20 (со стороны подключения);
• Рабочая температура: от -25C до +60C;
• Монтаж: на DIN-рейку 35 мм;
• Габариты: 18 × 78 × 90 мм (ширина × высота × глубина).

Конструкция контактора включает в себя электромагнитную систему, контактную группу (2 нормально разомкнутых контакта — 2NO), дугогасительную камеру и корпус из самозатухающего термостойкого пластика. Контакты выполнены из серебросодержащего сплава, что обеспечивает низкое переходное сопротивление и высокую стойкость к эрозии при коммутации. Дугогасительная камера эффективно гасит электрическую дугу, возникающую при разрыве цепи под нагрузкой, что продлевает срок службы контактов и повышает безопасность эксплуатации. Катушка управления работает от постоянного напряжения 24 В, что делает устройство совместимым с большинством современных систем автоматизации, контроллеров ПЛК, реле времени и датчиков, работающих на низковольтном управлении. Низкое энергопотребление катушки позволяет использовать контактор в энергосберегающих системах и снижает тепловыделение в щите.

Применение и области использования

Контактор ESB25-40N-06 находит широкое применение в различных отраслях:

• Управление освещением: включение/отключение групп светильников в офисах, торговых центрах, на улицах, в системах «умного дома»;
• Отопление и вентиляция: управление циркуляционными насосами, электрическими котлами, ТЭНами, вентиляторами;
• Промышленная автоматизация: пуск и остановка асинхронных двигателей малой мощности (до 5,5 кВт при 400 В), управление конвейерами, компрессорами;
• Энергетика: коммутация резервных источников питания, управление нагрузками в распределительных щитах;
• Бытовая техника и инфраструктура: автоматизация ворот, шлагбаумов, насосных станций, бойлеров.

Особенно востребован данный контактор в системах «умного дома» и BMS (Building Management Systems), где требуется дистанционное управление нагрузками с минимальным энергопотреблением цепей управления. Совместимость с ПЛК и KNX-системами позволяет интегрировать его в сложные автоматизированные комплексы.

Преимущества и отличительные особенности

Ключевые преимущества контактора ABB ESB25-40N-06:

• Компактность: занимает всего 1 модуль на DIN-рейке, что экономит пространство в щитах;
• Надежность: высокая механическая и электрическая износостойкость, проверенная в тысячах циклов;
• Безопасность: соответствие международным стандартам IEC/EN 61095, IEC/EN 60947-4-1, сертификаты CE, EAC, RoHS;
• Универсальность: возможность работы как с переменным, так и с постоянным током нагрузки;
• Простота монтажа и обслуживания: защелкивающийся механизм на DIN-рейку, винтовые зажимы для проводов сечением до 6 мм2;
• Низкое энергопотребление катушки: 3,5 Вт — снижает нагрузку на блоки питания и контроллеры;
• Тихая работа: уровень шума при срабатывании не превышает 40 дБ, что делает его пригодным для установки в жилых и офисных помещениях;
• Широкий температурный диапазон: от -25C до +60C — позволяет использовать устройство в неотапливаемых помещениях и на улице (в шкафу);
• Возможность блокировки вручную: для сервисного обслуживания или аварийного отключения.

Отдельно стоит отметить отсутствие вспомогательных контактов («N» в маркировке), что упрощает конструкцию и снижает стоимость, если дополнительная сигнализация состояния не требуется. При необходимости можно использовать контакторы с вспомогательными контактами (например, ESB25-40-06) или установить отдельное вспомогательное реле.

Сравнение с аналогами и конкурентами

По сравнению с аналогичными устройствами других производителей (например, Schneider Electric, Siemens, Eaton, IEK), контактор ABB ESB25-40N-06 демонстрирует лучшее соотношение цена/качество. Он превосходит многих конкурентов по таким параметрам, как:

• Энергопотребление катушки: у ABB оно ниже, чем у аналогов, что важно для систем с большим количеством контакторов;
• Габариты: компактнее большинства аналогов на 10–20%;
• Надежность контактов: серебросодержащие контакты ABB имеют больший ресурс коммутации;
• Уровень шума: более тихая работа по сравнению с устройствами других брендов.

Недостатком можно считать отсутствие встроенной защиты от перегрузки — для этого требуется дополнительно устанавливать тепловое реле или автоматический выключатель. Однако это стандартная практика для контакторов данного класса.

Монтаж, подключение и эксплуатация

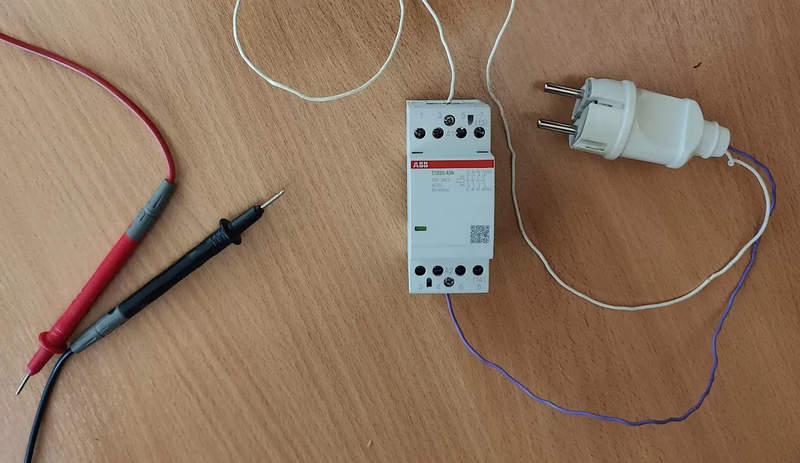

Монтаж контактора осуществляется на стандартную DIN-рейку. Подключение силовых и управляющих цепей выполняется с помощью винтовых зажимов, рассчитанных на провода сечением 1–6 мм2. Рекомендуется использовать наконечники НШВИ для многожильных проводов. Схема подключения проста: на клеммы A1 и A2 подается управляющее напряжение 24 В DC, а нагрузка подключается к силовым контактам 1–2 (вход) и 3–4 (выход). При эксплуатации необходимо соблюдать следующие правила:

• Не превышать номинальные токи и напряжения;
• Обеспечить свободный доступ для вентиляции и обслуживания;
• Не устанавливать в местах с повышенной влажностью, запыленностью или агрессивной средой без дополнительной защиты;
• Периодически проверять затяжку винтовых соединений;
• При частых коммутациях рекомендуется использовать устройства плавного пуска или УЗО для защиты от бросков тока.

В целом, модульный контактор ABB ESB25-40N-06 — это современное, надежное и экономичное решение для автоматизации электрических цепей переменного и постоянного тока. Его компактные размеры, низкое энергопотребление, высокая износостойкость и простота монтажа делают его идеальным выбором для инженеров, проектировщиков и монтажников. Устройство успешно применяется в жилых, коммерческих и промышленных объектах, интегрируется в системы «умного дома» и промышленной автоматизации. Благодаря высокому качеству, соответствию международным стандартам и поддержке со стороны производителя, контактор ABB ESB25-40N-06 заслуженно занимает лидирующие позиции на рынке модульных контакторов.
